Elastische Klauenkupplungen GWE 5106 | RINGFEDER®

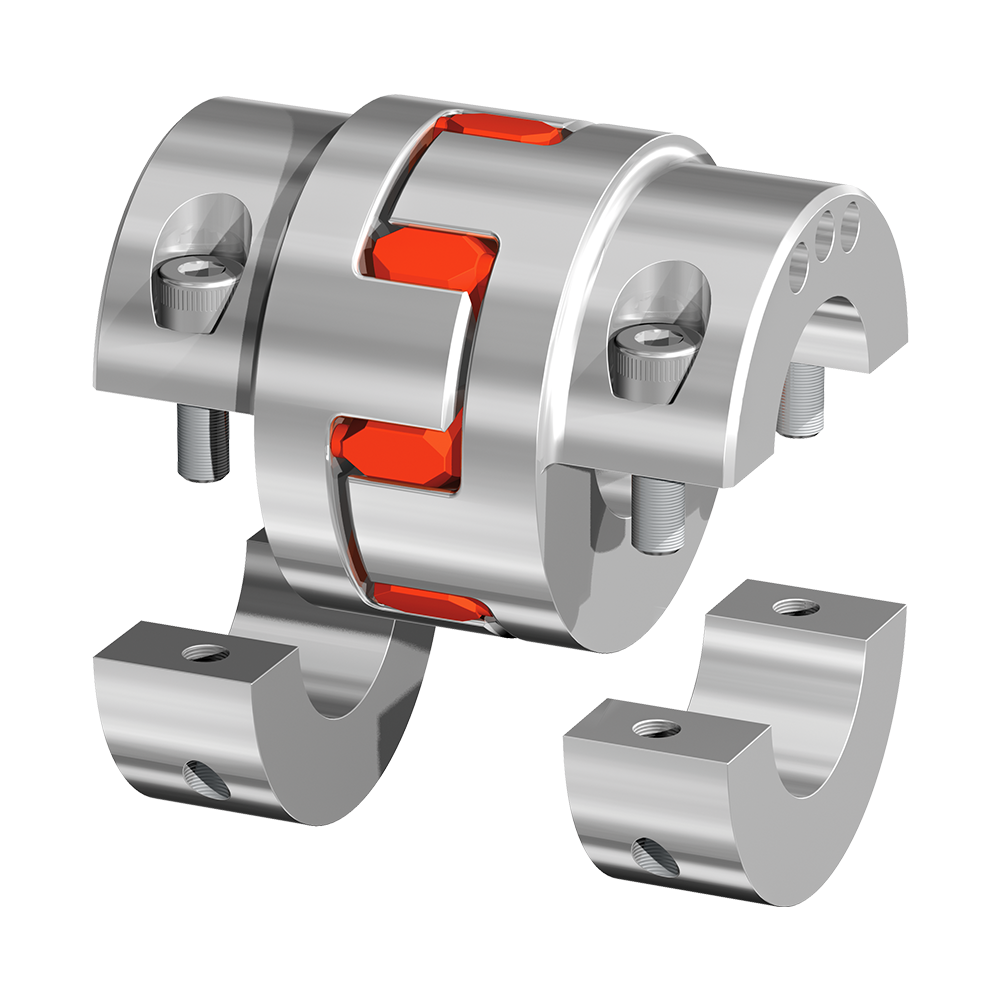

Ausgleichskupplung mit Klemmnaben, in Halbschalenbauweise

Die RINGFEDER® GWE 5106 Baureihe vereint die Vorzüge der RINGFEDER® GWE 5104 Klauenkupplung mit einer leichteren Montierbarkeit. Die Klemmnaben in Halbschalenbauweise können radial auf die ausgerichteten Wellen aufgesetzt und fixiert werden. Die Wellentoleranz sollte innerhalb der Passungstoleranz „g6“ bis „h7“ liegen.

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

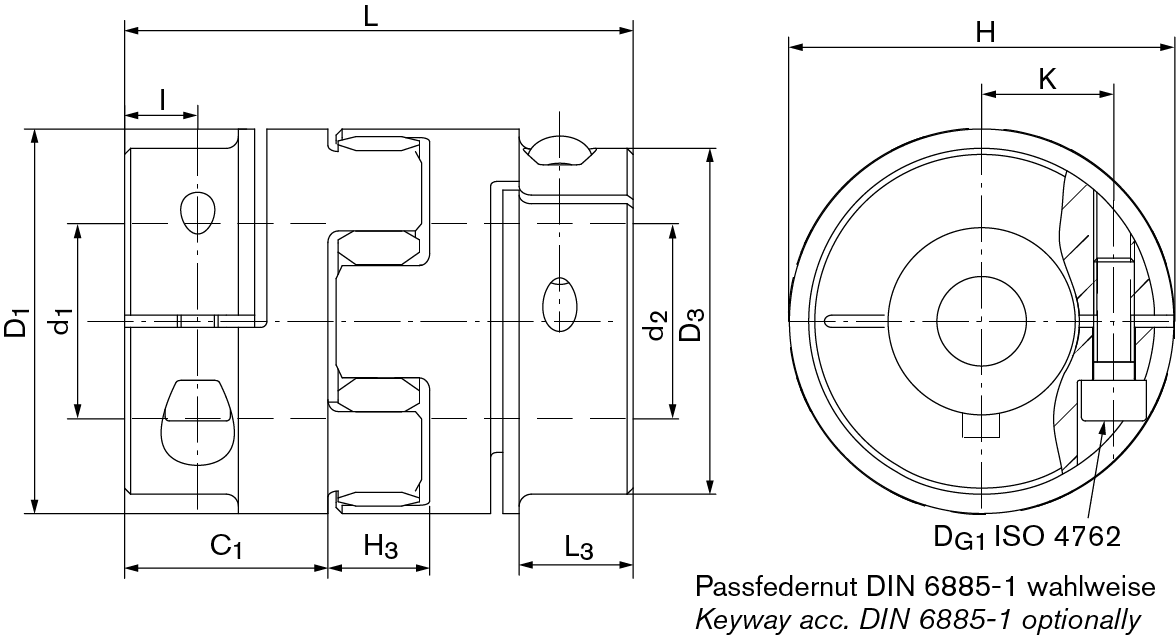

CAD
Größe
d1min
mm
d1max
mm
D1
mm
C1
mm
H
mm
H3
mm
L
mm
T
Nm
nmax
1/min
DG1
mm
TA1
Nm
14 5 16 30 11 32,5 13 35 12,5 13000 3 2
19 6 20 40 25 46 16 66 17 10000 6 11
24 10 32 55 30 57 18 78 60 7000 6 15
28 10 38 65 35 71 20 90 160 6000 8 32
38 12 48 80 45 83 24 114 325 5000 8 38
42 14 54 95 50 95 26 126 450 4000 10 84
48 15 60 105 56 106 28 140 525 3600 12 145
55 35 74 120 65 120 30 160 685 3150 12 145
65 35 80 135 75 135 35 185 940 2800 12 145
75 30 95 160 85 160 40 210 1920 2350 16 295
CAD Größe
d1min
inch
d1max
inch
D1
inch
C1
inch
H
inch
H3
inch
L
inch
T
ft-lbs
nmax
rpm
DG1
mm
TA1
ft-lbs
  14 0.197 0.63 1.181 0.433 1.28 0.512 1.378 9 13000 3 1.5
  19 0.236 0.787 1.575 0.984 1.811 0.63 2.598 13 10000 6 8
  24 0.394 1.26 2.165 1.181 2.244 0.709 3.071 44 7000 6 11
  28 0.394 1.496 2.559 1.378 2.795 0.787 3.543 118 6000 8 24
  38 0.472 1.89 3.15 1.772 3.268 0.945 4.488 240 5000 8 28
  42 0.551 2.126 3.74 1.969 3.74 1.024 4.961 332 4000 10 62
  48 0.591 2.362 4.134 2.205 4.173 1.102 5.512 387 3600 12 107
  55 1.378 2.913 4.724 2.559 4.724 1.181 6.299 505 3150 12 107
  65 1.378 3.15 5.315 2.953 5.315 1.378 7.283 693 2800 12 107
  75 1.181 3.74 6.299 3.346 6.299 1.575 8.268 1416 2350 16 218

Produkteigenschaften

Spielfreie Klauenkupplungen RINGFEDER® GWE

Spielfreie Klauenkupplungen RINGFEDER® GWE werden im Maschinenbau eingesetzt, wo eine hohe Positioniergenauigkeit bei stark beschleunigten Vorgängen eine Schwingungsdämpfung erfordern und bevorzugt steckbare Kupplungslösungen zum Einsatz kommen.

Vorteile

  • Spielfrei, durch Vorspannung
  • Steckbar
  • Schwingungsdämpfend
  • Drehmomente von 0,5 – 650 Nm
  • Ausgleich von radialem, axialem, und winkligem Wellenversatz
  • Elektrisch isolierend

Anwendungen

  • Messantriebe
  • Präzisionsantriebe
  • Vorschubantriebe
  • Schleif- und Fräs-Spindeln
  • Werkzeugmaschinen
  • Verpackungsmaschinen
  • Robotertechnik
  • Transferzentren
  • Mehrspindelköpfen
  • Holzbearbeitungsmaschinen
  • Textilmaschinen
  • Fördertechnik
  • Lineartechnik
  • Mess- und Regeltechnik
  • Prüfstandsbau

Technische Beschreibung

Jede Nabe der RINGFEDER® GWE Klauenkupplung hat stirnseitig konkav geformte Klauen. Die Funktionen der Kupplung, Drehmoment zu übertragen und auftretende Stöße zu dämpfen und zudem unvermeidbare Wellenversätze auszugleichen, werden ermöglicht durch das Zusammenstecken zweier Naben und das Ausfüllen des entstehenden Freiraumes durch einen Elastischen Zahnkranz. Um auch im Reversierbetrieb eine hohe Positionsgenauigkeit zu erreichen, sind die GWE Klauenkupplung spielfrei. Die Spielfreiheit der Kupplung ergibt sich durch die Druckvorspannung der Einzelpuffer des Elastomerzahnkranzes. Durch die unterschiedlichen Shorehärten des Zahnkranzes, die einhergeht mit der Verdrehsteifigkeit, besteht die Möglichkeit den gesamte Antriebsstrang drehschwingungstechnisch zu optimieren. Detaillierte Informationen werden zu den Technischen Daten der Zahnkränze ausgewiesen.

Eigenschaften GWE 5106

  • Geringe Massen durch Naben aus Aluminium
  • Optimierung der Schwingungsdämpfung durch verschiedenen Elastomersternhärten
  • Standardmäßig mit rotem Elastomerstern. Bis Größe 55 in 98 Shore A und ab Größe 65 in 95 Shore A
  • Einfacher radialer Ein- und Ausbau ohne verschieben der Wellen
  • Durchschlagsicher und elektrisch isolierend
  • Kupplungsnaben optional mit Passfedernuten nach DIN 6885-1
