Zahnkupplungen TNZ ZCAU / TNZ ZCBU | RINGFEDER®

Standardnabe und verlängerte Universalnabe

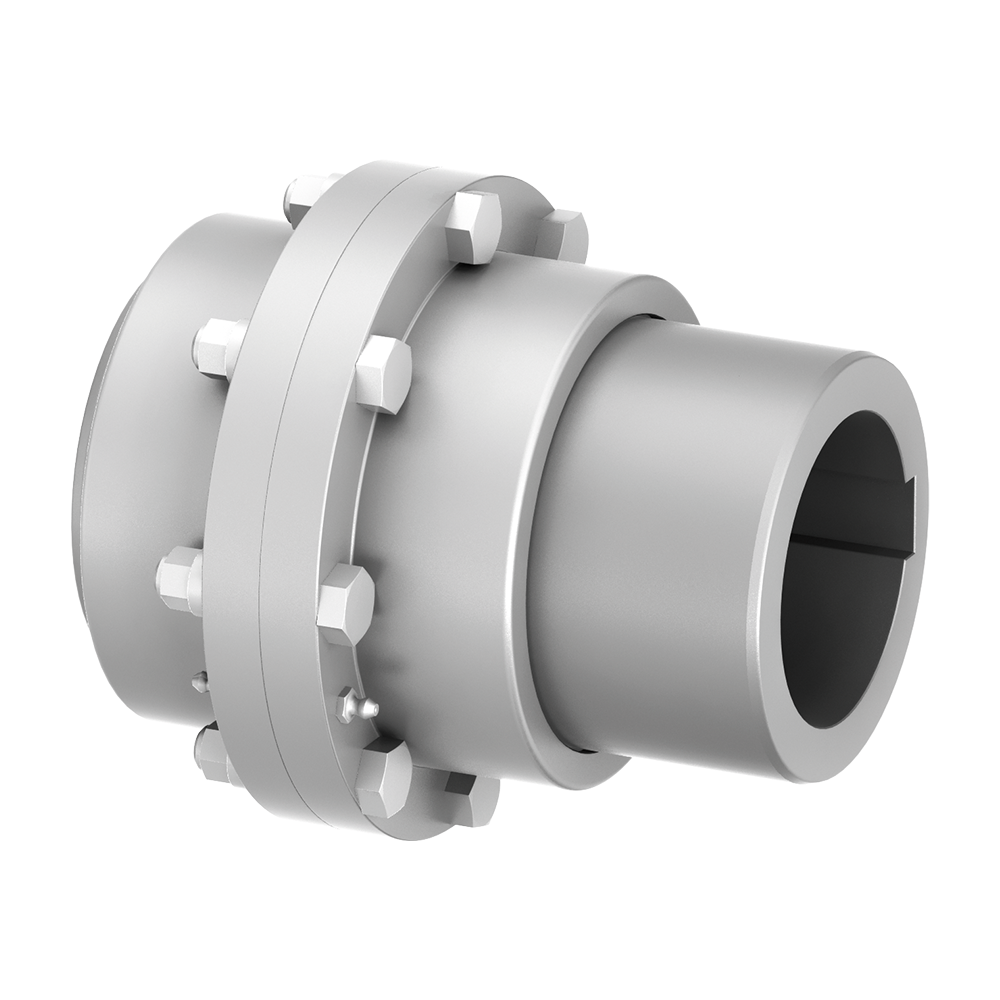

Die RINGFEDER® TNZ ZCAU hat im Vergleich zur TNZ ZCA eine verlängerte Nabe, deren Länge bei Bedarf an den anlagenspezifischen Vorgaben angepasst wird.

Die RINGFEDER® TNZ ZCBU ist im Vergleich zur TNZ ZCAU mit angeschraubtem O-Ring-Träger ausgestattet, die eine vereinfachte Montage durch Änderung der Montagefolge ermöglicht. Dazu abgeschraubten Deckel auf Welle ablegen, Nabe auf Welle montieren, Gehäuse auf Nabe schieben, O-Ring-Träger an Gehäuse befestigen, was bei großen Kupplungen sinnvoll ist. Wie die Bauart ZCAU hat die ZCBU eine verlängerte Nabe, deren Länge bei Bedarf an den anlagenspezifischen Vorgaben angepasst wird.



Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD

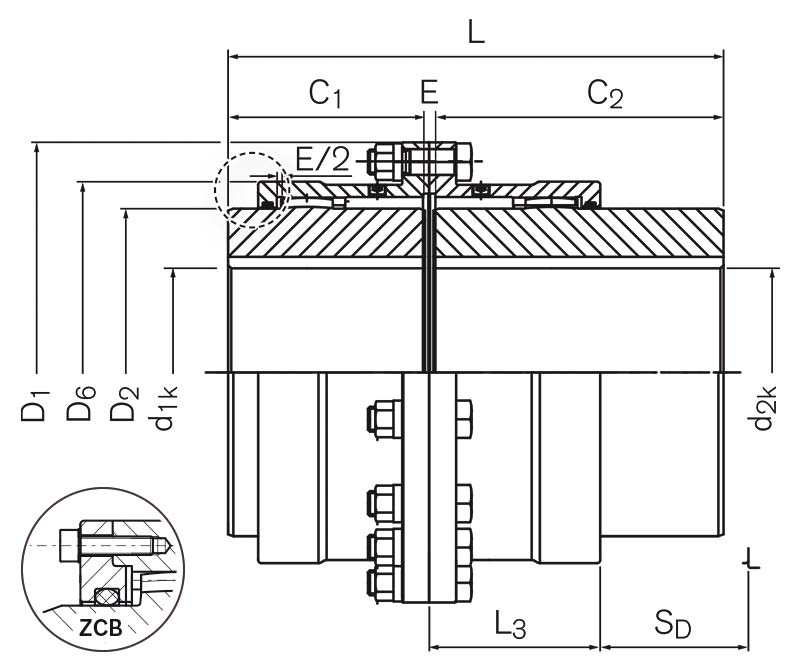

Größe/Size
Bezeichnung / Identifier
ZCA

TKN
Nm
nmax
1/min
d1kmin
mm
d1kmax
mm
D1
mm
D6
mm
L
mm
Gwsb
kg
69 XC2206 1750 6000 12 50 111 81,5 151 5,8
85 XC2208 2750 4600 18 60 152 103,5 168 11,2
107 XC2210 5500 4200 28 75 178 127,5 195 18,6
133 XC2213 8500 4000 40 95 213 156 231 32,3
152 XC2215 13500 3850 50 110 240 181 265 46,7
179 XC2217 22000 3700 60 130 280 209 296 72,0
209 XC2220 35000 3200 70 155 318 245,5 341 110,1
234 XC2223 43000 2900 85 170 346 274 388 146,4
254 XC2225 68000 2600 95 190 389 307 453 213,4
279 XC2227 82000 2300 110 210 425 334,5 483 266,8
305 XC2230 150000 2100 120 230 457 366 503 317,9
355 XC2235 195000 1800 130 270 527 423 540 470,3
CAD Größe/Size
Bezeichnung / Identifier
ZCA

TKN
ft-lbs
nmax
rpm
d1kmin
inch
d1kmax
inch
D1
inch
D6
inch
L
inch
Gwsb
lbs
  69 XC2206 1291 6000 0.472 1.969 4.370 3.209 5.945 12.7
  85 XC2208 2028 4600 0.709 2.362 5.984 4.075 6.614 24.8
  107 XC2210 4057 4200 1.102 2.953 7.008 5.020 7.677 41.0
  133 XC2213 6269 4000 1.575 3.740 8.386 6.142 9.094 71.2
  152 XC2215 9957 3850 1.969 4.331 9.449 7.126 10.433 103.0
  179 XC2217 16227 3700 2.362 5.118 11.024 8.228 11.654 158.8
  209 XC2220 25815 3200 2.756 6.102 12.520 9.665 13.425 242.7
  234 XC2223 31716 2900 3.346 6.693 13.622 10.787 15.276 322.8
  254 XC2225 50155 2600 3.740 7.480 15.315 12.087 17.835 470.5
  279 XC2227 60481 2300 4.331 8.268 16.732 13.169 19.016 588.2
  305 XC2230 110636 2100 4.724 9.055 17.992 14.409 19.803 700.9
  355 XC2235 143826 1800 5.118 10.630 20.748 16.654 21.260 1036.8

Produkteigenschaften

Eigenschaften allgemein

  • Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
  • Gleicht winkligen, radialen und axialen Wellenversatz aus
  • Mit Spezialdichtungen bis +120 °C einsetzbar
  • Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
  • Bohrungen bis 270 mm
  • Drehmomente bis TKn = 195000 Nm / TKmax = 390000 Nm
  • Drehzahlen bis nmax = 6000 min-1

Allgemeine Beschreibung

Die RINGFEDER® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm2 verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert TKmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standards

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
