Elastische Klauenkupplungen TNM LG | RINGFEDER®

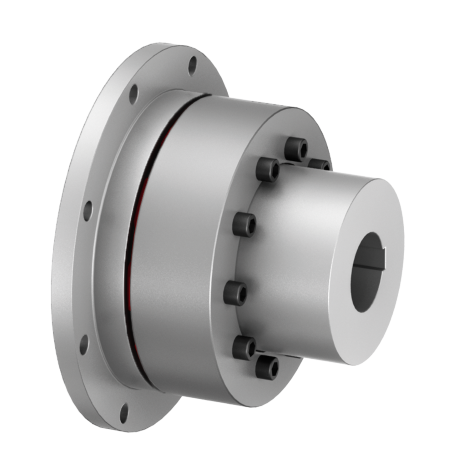

Dreiteilige Ausführung mit Anschraubflansch, außen zentriert

Die Kupplung RINGFEDER® TNM LG ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb), die zu einem Zwischenring miteinander verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen, er ist ölbeständig und elektrisch leitfähig. Eine Kupplungshälfte ist zweigeteilt und ermöglicht dadurch die problemlose Trennung der gekuppelten Maschinen. Bei zurückgeschobenem Klauenring ist eine Drehrichtungsprüfung des Antriebs möglich. Auch lässt sich eine Kupplungshälfte mit zugehörigem Aggregat radial ausheben. Der elastische Zwischenring lässt sich ohne axiales Verschieben der Maschinen auswechseln. Die Kupplung ist in jeder Drehrichtung und Einbaulage einsetzbar.

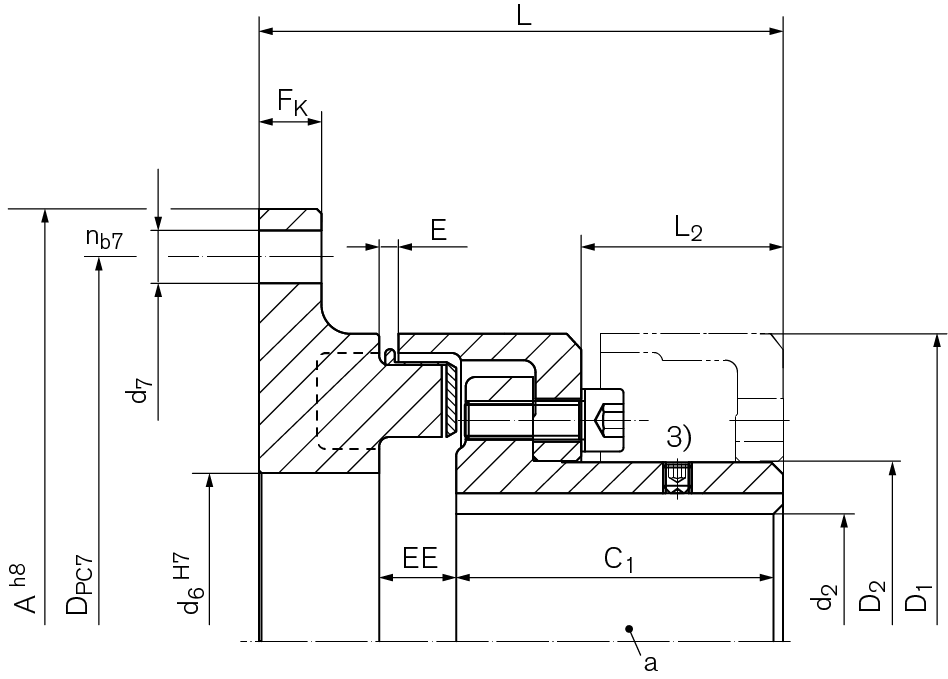

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
Bezeichnung
A
mm
TKNPb82
Nm
nmax
1/min
d1kmax
mm
D1
mm
C1
mm
FK
mm
DPC7
mm
d7
mm
L
mm
Gwub
kg
WN0908-120 120 75 5000 32 82 40 8 108 6,6 68 1,8
WN0909-144 144 150 5000 39 97 49 10 128 9 83 2,9
WN0911-158 158 230 5000 46 112 58 10 142 9 95 4,4
WN0912-180 180 380 5000 53 128 68 13 160 11 109 6,7
WN0914-200 200 600 4500 65 148 78 13 180 11 124 9,8
WN0916-220 220 980 4000 75 168 87 13 200 11 142 14,0
WN0919-248 248 1650 3500 85 194 97 16 224 14 159 21,0
WN0921-274 274 2400 3000 95 214 107 16 250 14 175 27,9
WN0924-314 314 3700 2750 100 240 117 20 282 18 192 37,6
WN0926-344 344 5800 2500 115 265 137 20 312 18 220 53,4
WN0929-380 380 7550 2250 130 295 147 22 348 18 236 70,2
WN0933-430 430 9900 2000 135 330 156 25 390 22 252 91,7
WN0937-480 480 14000 1750 160 370 176 25 440 22 281 126,0
WN0941-575 575 20500 1500 180 415 196 30 528 26 306 183,9
WN0948-615 615 28000 1400 200 480 220 30 568 26 330 244,7
WN0957-692 692 41000 1200 260 575 240 30 645 26 350 370,1
CAD Bezeichnung
A
inch
TKNPb82
ft-lbs
nmax
rpm
d1kmax
inch
D1
inch
C1
inch
FK
inch
DPC7
inch
d7
inch
L
inch
Gwub
lbs
  WN0908-120 4.724 55 5000 3.228 1.575 0.315 4.252 0.260 2.677 3.97
  WN0909-144 5.669 111 5000 3.819 1.929 0.394 5.039 0.354 3.268 6.39
  WN0911-158 6.220 170 5000 4.409 2.283 0.394 5.591 0.354 3.740 9.70
  WN0912-180 7.087 280 5000 5.039 2.677 0.512 6.299 0.433 4.291 14.77
  WN0914-200 7.874 443 4500 5.827 3.071 0.512 7.087 0.433 4.882 21.61
  WN0916-220 8.661 723 4000 6.614 3.425 0.512 7.874 0.433 5.591 30.86
  WN0919-248 9.764 1217 3500 7.638 3.819 0.630 8.819 0.551 6.260 46.30
  WN0921-274 10.787 1770 3000 8.425 4.213 0.630 9.843 0.551 6.890 61.51
  WN0924-314 12.362 2729 2750 9.449 4.606 0.787 11.102 0.709 7.559 82.89
  WN0926-344 13.543 4278 2500 10.433 5.394 0.787 12.283 0.709 8.661 117.73
  WN0929-380 14.961 5569 2250 11.614 5.787 0.866 13.701 0.709 9.291 154.76
  WN0933-430 16.929 7302 2000 12.992 6.142 0.984 15.354 0.866 9.921 202.16
  WN0937-480 18.898 10326 1750 14.567 6.929 0.984 17.323 0.866 11.063 277.78
  WN0941-575 22.638 15120 1500 16.339 7.717 1.181 20.787 1.024 12.047 405.43
  WN0948-615 24.213 20652 1400 18.898 8.661 1.181 22.362 1.024 12.992 539.47
  WN0957-692 27.244 30240 1200 22.638 9.449 1.181 25.394 1.024 13.780 815.93

Produkteigenschaften

RINGFEDER® TNM LG

dreiteilige Ausführung, zum Wechsel des elastischen Zwischenrings ohne axiales Verschieben der angeschlossenen Aggregate, mit außen zentrierten Anschraubflansch. Elastischer Zwischenring in verschiedenen Härten: Standard Pb72, hart Pb82.

Eigenschaften allgemein

  • Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
  • Auf Druck beanspruchte Zwischenringe
  • Elastomere verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
  • Wechsel des elast. Rings ohne Verschieben der angeschlossenen Aggregate (mehrteilige Ausführungen)
  • Bohrungen bis 260 mm
  • Drehmomente bis TKn = 41000 Nm / TKmax = 97500 Nm
  • Drehzahlen bis nmax = 5000 min-1


EINLEITUNG

Die drehnachgiebige Kupplung der RINGFEDER® TNM ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.

Drehschwingung vermeiden

Durch ihre Drehnachgiebigkeit können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.

Elastomer-Werkstoffe

Für die elastischen Elemente der TNM Kupplung werden als Grundwerkstoff synthetische Kautschuke verarbeitet. Sie sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Für die elastischen Elemente der RINGFEDER® TNM sind im Standard zwei verschiedene Werkstoffhärten lieferbar.

Pb 72- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 72 Shore A.
Pb 82- Nitril-Butadien-Kautschuk (NBR) mit einer Härte von 82 Shore A.
Die Belastbarkeit der einzelnen Elastomer-Werkstoffe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.

Umgebungsbedingungen

Die verwendeten Elastomer-Werkstoffe eigenen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.
