Elastische Klauenkupplungen TNS S-LSt
Die RINGFEDER® TNS LS-St-Kupplung ist eine drehelastische und durchschlagsichere Klauenkupplung. Sie gleicht winkligen, radialen und axialen Wellenversatz innerhalb festgelegter Bereiche aus. Die Kupplung überträgt das Drehmoment über druckbeanspruchte, elastische Puffer aus synthetischem Gummi (Pb) oder Polyurethan (Vk), im Standard VkR, die miteinander zu einem Zwischenring verbunden sind. Der elastische Zwischenring kann Stöße und Drehschwingungen dämpfen und ist ölbeständig.
Technische Daten & CAD-Modelle
| CAD |
Bezeichnung
|
Größe
|
TKN
Nm |
nmax
1/min |
d1kmax
mm |
d2kmax
mm |
D2
mm |
C1
mm |
L
mm |
L2
mm |
Gwub
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WS0105-L | 50 | 15 | 15000 | 25 | 25 | 42 | 40,5 | 96 | 34 | 1,0 | |
| WS0108-L | 85 | 75 | 9000 | 40 | 40 | 60 | 80,5 | 184 | 72 | 4,3 | |
| WS0110-L | 100 | 130 | 7250 | 42 | 42 | 65 | 80,5 | 187 | 68,5 | 5,8 | |
| WS0112-L | 125 | 250 | 6000 | 55 | 55 | 85 | 110,5 | 253 | 98 | 12,3 | |
| WS0114-L | 145 | 400 | 5250 | 65 | 65 | 95 | 110,5 | 259 | 97 | 16,1 | |
| WS0117-L | 170 | 630 | 4500 | 85 | 85 | 120 | 140,5 | 321 | 126 | 29,6 | |
| WS0120-L | 200 | 1100 | 3750 | 95 | 95 | 135 | 140 | 328 | 124 | 39,6 | |
| WS0123-L | 230 | 1700 | 3250 | 105 | 105 | 150 | 170 | 390 | 151 | 59,0 | |
| WS0126-L | 260 | 2650 | 3000 | 125 | 125 | 180 | 170 | 400 | 146 | 85,3 | |
| WS0140-L | 400 | 8900 | 1900 | 160 | 160 | 225 | 183,5 | 440 | 157 | 173,0 |
| CAD |
Bezeichnung |
Größe |
TKN ft-lbs |
nmax rpm |
d1kmax inch |
d2kmax inch |
D2 inch |
C1 inch |
L inch |
L2 inch |
Gwub lbs |
|---|---|---|---|---|---|---|---|---|---|---|---|
| WS0105-L | 50 | 11 | 15000 | 0.984 | 0.984 | 1.654 | 1.594 | 3.780 | 1.339 | 2.20 | |
| WS0108-L | 85 | 55 | 9000 | 1.575 | 1.575 | 2.362 | 3.169 | 7.244 | 2.835 | 9.48 | |
| WS0110-L | 100 | 96 | 7250 | 1.654 | 1.654 | 2.559 | 3.169 | 7.362 | 2.697 | 12.79 | |
| WS0112-L | 125 | 184 | 6000 | 2.165 | 2.165 | 3.346 | 4.350 | 9.961 | 3.858 | 27.12 | |
| WS0114-L | 145 | 295 | 5250 | 2.559 | 2.559 | 3.740 | 4.350 | 10.197 | 3.819 | 35.49 | |
| WS0117-L | 170 | 465 | 4500 | 3.346 | 3.346 | 4.724 | 5.531 | 12.638 | 4.961 | 65.26 | |
| WS0120-L | 200 | 811 | 3750 | 3.740 | 3.740 | 5.315 | 5.512 | 12.913 | 4.882 | 87.30 | |
| WS0123-L | 230 | 1254 | 3250 | 4.134 | 4.134 | 5.906 | 6.968 | 15.354 | 5.945 | 130.07 | |
| WS0126-L | 260 | 1955 | 3000 | 4.921 | 4.921 | 7.087 | 6.968 | 15.748 | 5.748 | 188.05 | |
| WS0140-L | 400 | 6564 | 1900 | 6.299 | 6.299 | 8.858 | 7.520 | 17.323 | 6.181 | 381.40 |
Bilder & Zeichnungen
Produkteigenschaften

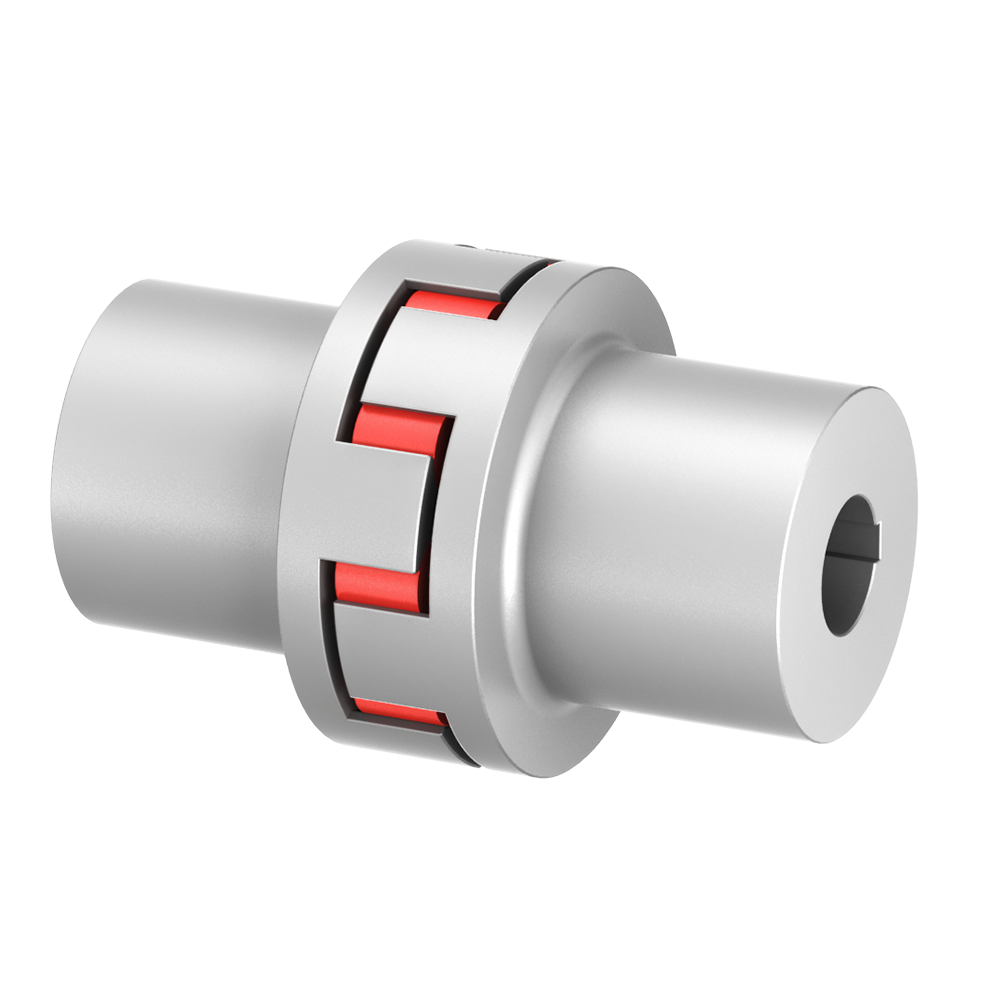

RINGFEDER® TNS Bauart S-LSt
Einteilige Elastische Klauenkupplung mit zwei langen Naben.
Der Zwischenring kann nur nach Verschieben einer Welle mit montierter Nabe ausgewechselt werden.
Informationen
- Standard-Material des Zwischenrings: VkR
- Einbaumaß L nicht unterschreiten. Axiale Verschiebungen z.B. durch Wärmedehnungen der zu verbindenden Wellen durch Zugaben beim Maß L berücksichtigen.
Eigenschaften allgemein
- Drehelastisch, gleicht winkligen, radialen und axialen Wellenversatz aus
- Auf Druck beanspruchte Zwischenringe.
- Zwischenringe verschiedener Shore-Härten, einsetzbar von –30°C bis +100°C
- Außendurchmesser bis 400 mm
- Bohrung bis 160 mm
- Drehmomente bis TKn = 13350 Nm / TKmax = 40,000 Nm
- Drehzahlen bis nmax = 15000 min-1
EINLEITUNG
Die drehnachgiebige, durchschlagsichere Klauenkupplung RINGFEDER® TNS ist in allen Richtungen beweglich und gleicht daher Wellenverlagerungen der zu verbindenden Maschinen in winkliger, radialer und axialer Richtung innerhalb festgelegter Grenzen aus. Verlagerungen können z. B. durch Montageungenauigkeiten, Bewegungen oder Setzerscheinungen hervorgerufen werden.
Der elastische Zwischenring
Das Drehmoment wird bei der RINGFEDER® TNS über einen druckbeanspruchten, elastischen Zwischenring übertragen. Der elastische Zwischenring dämpft Stöße und Drehschwingungen, ist ölbeständig und weitgehend temperaturunempfindlich.
Die Tragfähigkeit der verschiedenen Elastomer-Werkstoffe wird durch ihre Shore-Härte gekennzeichnet. Zur Identifizierung sind die Zwischenringe mit verschiedenen Tragfähigkeiten unterschiedlich gefärbt. Detaillierte Angaben über die Festigkeit und Tragfähigkeit sind im Blatt "Technische Daten" auf Anfrage erhältlich.
Elastomer-Werkstoffe
Die elastischen Zwischenringe sind aus Butadien-Nitril-Kautschuk (Pb82) oder aus Polyurethan (VkR, Vk60D). Die schwarzen Zwischenringe aus Pb82 sind in der Regel elektrisch leitfähig und verhindern somit u. a. ungewünschte statische Aufladungen. Die roten (VkR) und die weißen Puffer (Vk60D) ermöglichen eine elektrische Isolierung zwischen den gekuppelten Maschinen, sofern keine andersartig gestaltete elektrisch leitende Verbindung besteht. Die Belastbarkeit der Zwischenringe wird durch ihre Shore- Härte bestimmt. Aus der Höhe dieser Werte kann man indirekt auf die übertragbaren Drehmomente der Kupplung und auf deren Federsteifigkeiten schließen. Näheres siehe technisches Datenblatt.
Drehschwingung vermeiden
Durch die Drehnachgiebigkeit der Zwischenringe können gefährliche Drehschwingungen aus dem Betriebsbereich von Maschinenanlagen in Drehzahlgebiete verlagert werden, in denen keine negativen Auswirkungen zu erwarten sind. Die elastischen Einzelpuffer der Zwischenringe besitzen eine hohe Werkstoffdämpfung, die den Kupplungen die Fähigkeit verleiht, beim Durchfahren gefährdeter Drehzahlbereiche die Resonanzüberhöhungen in Grenzen zu halten und somit die gekuppelten Maschinen vor einem Schaden zu schützen. Die Kupplungen mildern zudem Drehmomentstöße und lassen ein durch Stoß angeregtes Schwingungssystem aufgrund der Werkstoffdämpfung sehr rasch zur Ruhe kommen. Die Weiterleitung von Körperschall wird verhindert.
Umgebungsbedingungen
Die verwendeten Elastomer-Werkstoffe eignen sich für einen Umgebungs-Temperaturbereich von –30 °C bis +100 °C. Bei höheren oder niedrigeren Umgebungstemperaturen bitte anfragen. Der Einfluss der Temperatur auf die Bestimmung der Kupplungsgröße ist in den nachstehenden Auslegungsrichtlinien näher erläutert. Die Kupplung darf nur in normaler Industrieluft betrieben werden. Aggressive Medien können Kupplungsbauteile, Schrauben und elastische Elemente angreifen und stellen damit eine Gefahr für die Funktionssicherheit der Kupplung dar. Die Kupplung kann konform zur europäischen (ATEX)Richtlinie 2014/34/EU (Anhang X), erklärt werden. Nehmen Sie für die Konformitätserklärung nach 2014/34/EU und bei Einfluss durch aggressive Umgebungsmedien Rücksprache mit RINGFEDER POWER TRANSMISSION.
Wuchten
Die Kupplung wird im Anforderungsfall nach DIN ISO 21940-11 Güte G 6,3 für 1500 1/min gewuchtet. Andere Qualitäten sind auf Anfrage erhältlich.
