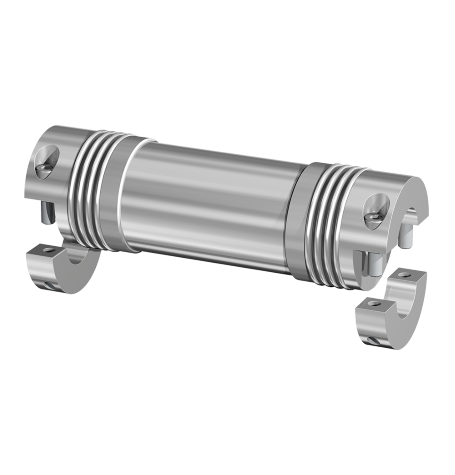

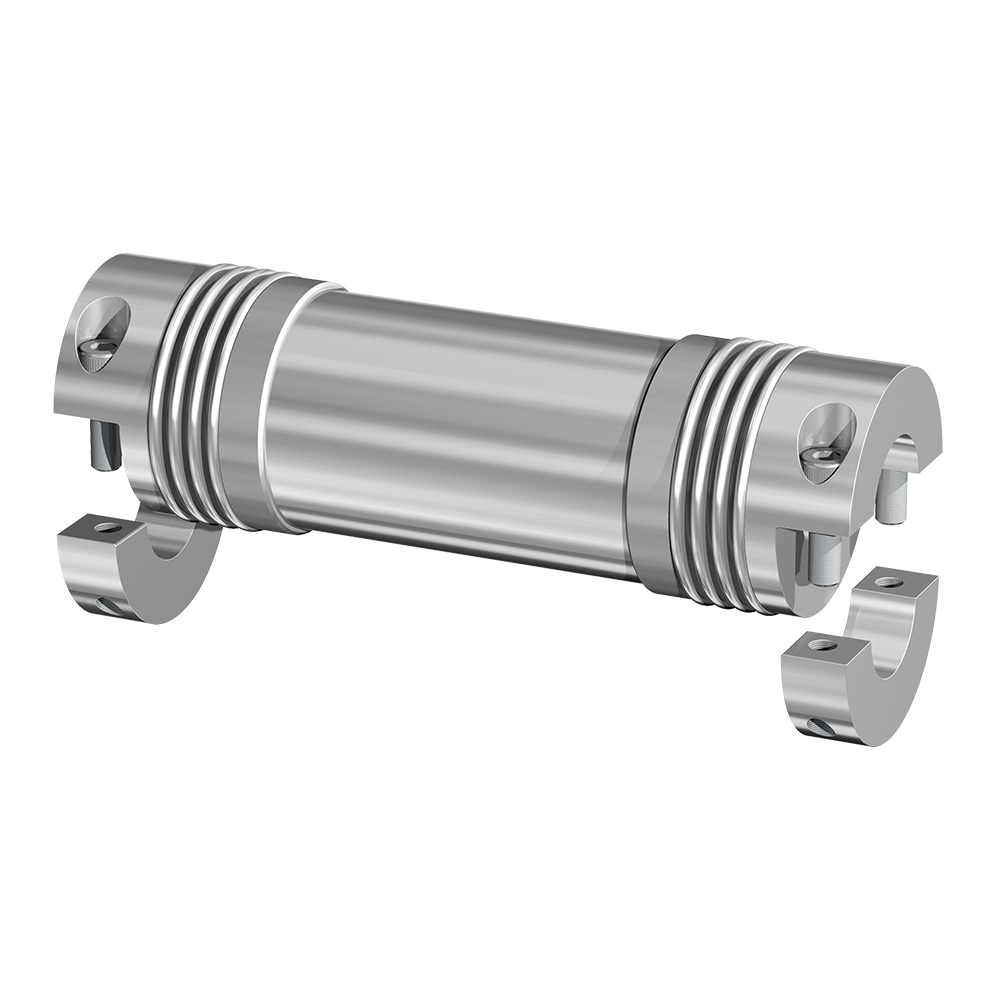

Metallbalgkupplungen GWB Z5106
Die GWB Z5106 besticht durch ihren kompakten Aufbau und die montagefreundliche Halbschalenausführung der Klemmnaben. Die Klemmnaben in Halbschalenbauweise können radial auf die ausgerichteten Wellen aufgesetzt und fixiert werden.
Technische Daten & CAD-Modelle
| CAD |
Größe
|
d1min
mm |
d1max
mm |
D1
mm |
D5
mm |
H
mm |
L3min
mm |
L3max
mm |
L6
mm |
T
Nm |
ΔKw
Grad |
TA1
Nm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 8 | 25 | 45 | 40 | 47,5 | 134 | 3000 | 53 | 22 | 1 | 6 | |
| 30 | 10 | 25 | 55 | 50 | 56 | 133 | 3000 | 52 | 36 | 1 | 12 | |
| 60 | 12 | 35 | 64 | 60 | 66,5 | 165 | 3000 | 64 | 75 | 1 | 30 | |
| 150 | 14 | 40 | 80 | 80 | 83 | 205 | 3000 | 72 | 180 | 1 | 85 | |
| 200 | 22 | 44 | 90 | 90 | 92 | 218 | 3000 | 80 | 240 | 1 | 100 | |
| 300 | 24 | 55 | 110 | 100 | 110 | 227 | 3000 | 83 | 360 | 1 | 120 | |
| 500 | 35 | 62 | 119 | 114 | 122 | 251 | 3000 | 90 | 600 | 1 | 190 |
| CAD |
Größe |
d1min inch |
d1max inch |
D1 inch |
D5 inch |
H inch |
L3min inch |
L3max inch |
L6 inch |
T ft-lbs |
ΔKw degree |
TA1 ft-lbs |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 18 | 0.315 | 0.984 | 1.772 | 1.575 | 1.870 | 5.276 | 118.110 | 2.087 | 16 | 1 | 4.4 | |
| 30 | 0.394 | 0.984 | 2.165 | 1.969 | 2.205 | 5.236 | 118.110 | 2.047 | 27 | 1 | 9 | |
| 60 | 0.472 | 1.378 | 2.520 | 2.362 | 2.618 | 6.496 | 118.110 | 2.520 | 55 | 1 | 22 | |
| 150 | 0.551 | 1.575 | 3.150 | 3.149 | 3.268 | 8.071 | 118.110 | 2.835 | 133 | 1 | 63 | |
| 200 | 0.866 | 1.732 | 3.543 | 3.543 | 3.622 | 8.583 | 118.110 | 3.150 | 177 | 1 | 74 | |
| 300 | 0.945 | 2.165 | 4.331 | 3.937 | 4.331 | 8.937 | 118.110 | 3.268 | 266 | 1 | 89 | |
| 500 | 1.378 | 2.441 | 4.685 | 4.488 | 4.803 | 9.882 | 118.110 | 3.543 | 443 | 1 | 140 |

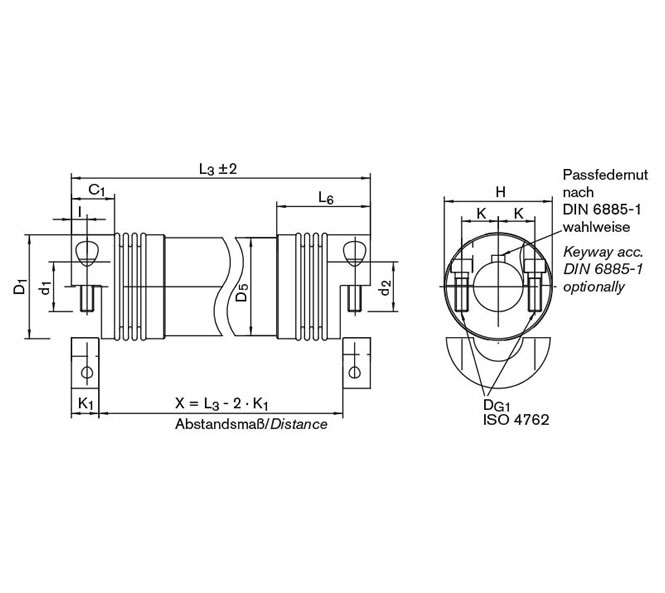

Bilder & Zeichnungen
Produkteigenschaften
Spielfreie Zwischenwellen Baureihen
- Drehsteife- und drehelastische Zwischenwellen werden dort eingesetzt, wo Drehmomente oder Drehbewegungen mit möglichst großer Winkelgenauigkeit übertragen oder ein größerer Wellenabstand überbrückt werden muss. Der Anwendungsbereich von Zwischenwellen reicht nahezu in alle technischen Gebiete, in denen mechanische Kraftübertragung und Steifigkeit eine große Rolle spielen:
Drehelastische Zwischenwellen mit Elastomer-Zahnkranz
- Absolut spielfrei
- Baulängen bis zu 4 m möglich
- Ausgleich von axialen, radialen und winkligen Fluchtungsfehlern
- Kostengünstiger, einfacher Aufbau
- Wartungsfrei
- Längenvariables Zwischenrohr aus Stahl oder Aluminium
- Spielfreier Elastomer-Zahnkranz
- Sehr gute Drehmomentübertragung und Versatzaufnahme
- Hohe Übertragungsgenauigkeit
- Temperaturbereich –30° bis +120° C.
Drehsteife Zwischenwellen mit Metallbalg
- Absolut spielfrei
- Baulängen bis zu 4 m möglich
- Ausgleich von axialen, radialen und winkligen Fluchtungsfehlern
- Aluminium-Leichtbauweise bis Größe 200
- Optional mit CFK-Rohr
- Wartungs- und verschleißfrei
- Kardanischer Aufbau
- Spezieller Metallbalg
- Sehr gute Kraftübertragung
- Hohe Drehsteifigkeit und Versatzaufnahme
- Optimales Massenträgheitsmoment
- Zusätzliche Auswuchtbohrungen für besseren Rundlauf
- Temperaturbereich von -30° bis +100° C.
- Hohe Drehwinkelgenauigkeit
Baureihe GWB Z5106
- Metallbalgkupplung mit Klemmnaben in Halbschalenbauweise
Eigenschaften
- Metallbalg aus rostfreiem Stahl, Naben aus Aluminium
- Präzisionszwischenrohr aus Aluminium
- Zwischenrohr aus CFK optional
- Spielfrei und verdrehsteif
- Die Wellentoleranz sollte innerhalb der Passungstoleranz “g6“ oder “h7“ liegen
- Die Kontaktflächen müssen öl- und fettfrei sein
- Ausführungen mit Passfedernuten DIN 6885-1 optional
