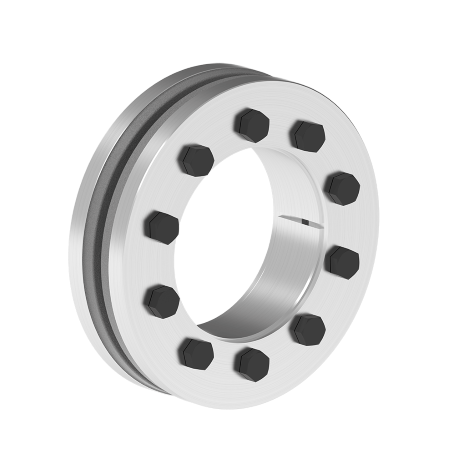

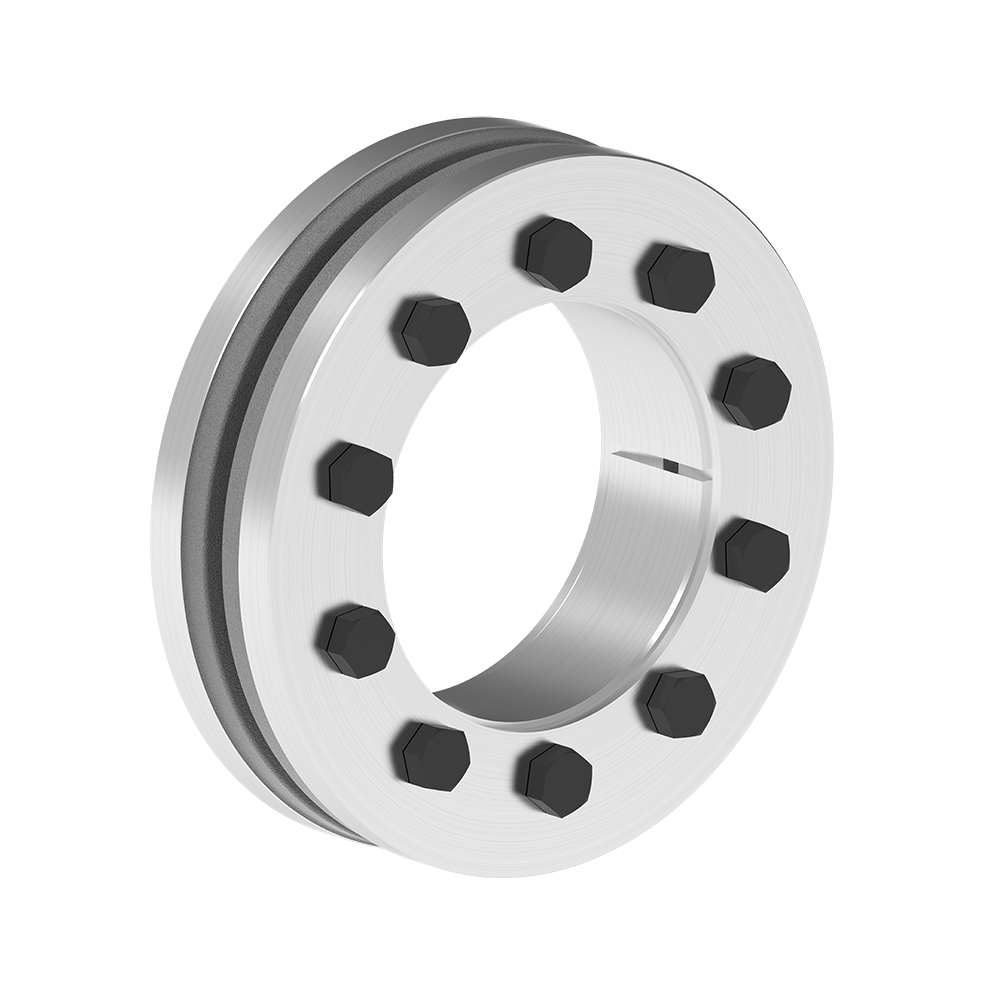

Schrumpfscheiben RfN 4061 | RINGFEDER®

Geschlitzter Innenring – geringe Verlustkräfte und Pressungen auf die Nabe.

Geschmiedete Druckringe mit höchster Festigkeit für beste Spannverteilung, größte Sicherheiten gegen Bruch und damit idealer Materialausnutzung. Kostengünstige Lösung mit großer Kapazität bei größtem Anwendungsspektrum. Die Vorspannkraft kann gezielt auf die jeweilige Anwendung eingestellt werden. Die Baureihe RINGFEDER® RfN 4061 ist die direkte Weiterentwicklung der Baureihe RINGFEDER® RfN 4071 bis zu einem Innendurchmesser von 200 mm.

Anfrage
Daten & CAD
Downloads

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
d
mm
D
mm
dw
mm
d1
mm
L
mm
L1
mm
L3
mm
T
Nm
P
N/mm2
nSc
Stück
DG
mm
TA
Nm
14 37 10 24 14,8 12 9 30 278 3 4 2,4
14 37 11 24 14,8 12 9 37 278 3 4 2,4
14 37 12 24 14,8 12 9 48 278 3 4 2,4
16 41 12 27 18,5 15 12 70 336 4 5 4
16 41 13 27 18,5 15 12 90 336 4 5 4
16 41 14 27 18,5 15 12 110 336 4 5 4
18 44 14 29 18,5 15 12 90 299 4 5 4
18 44 15 29 18,5 15 12 100 299 4 5 4
18 44 16 29 18,5 15 12 120 299 4 5 4
20 46 15 32 21 17,5 12 110 336 5 5 4
20 46 16 32 21 17,5 12 140 336 5 5 4
20 46 17 32 21 17,5 12 160 336 5 5 4
21 50 16 36 22,5 19 15 200 384 6 5 5
21 50 17 36 22,5 19 15 230 384 6 5 5
21 50 18 36 22,5 19 15 260 384 6 5 5
24 50 19 36 22,5 19 15 240 336 6 5 5
24 50 20 36 22,5 19 15 270 336 6 5 5
24 50 21 36 22,5 19 15 300 336 6 5 5
30 52 24 41,5 26 22,5 18 350 261 7 5 5
30 52 25 41,5 26 22,5 18 400 261 7 5 5
30 52 26 41,5 26 22,5 18 440 261 7 5 5
36 72 28 52 27,5 23,5 18 590 303 5 6 12
36 72 30 52 27,5 23,5 18 690 303 5 6 12
36 72 31 52 27,5 23,5 18 700 303 5 6 12
38 72 29 55 30 26 21 700 295 6 6 12
38 72 30 55 30 26 21 770 295 6 6 12
38 72 31 55 30 26 21 780 295 6 6 12
40 72 30 57 28,5 24,5 19 720 310 6 6 12
40 72 31 57 28,5 24,5 19 730 310 6 6 12
40 72 32 57 28,5 24,5 19 790 310 6 6 12
44 80 32 63 30 26 20 800 312 7 6 12
44 80 35 63 30 26 20 1000 312 7 6 12
44 80 36 63 30 26 20 1050 312 7 6 12
48 80 36 68 30 26 22 900 260 7 6 12
48 80 38 68 30 26 22 1050 260 7 6 12
48 80 40 68 30 26 22 1200 260 7 6 12
50 90 38 70 31,5 27,5 22,5 1350 314 9 6 12
50 90 40 70 31,5 27,5 22,5 1500 314 9 6 12
50 90 42 70 31,5 27,5 22,5 1700 314 9 6 12
55 100 42 75 34,5 30,5 23 1300 248 8 6 12
55 100 45 75 34,5 30,5 23 1550 248 8 6 12
55 100 48 75 34,5 30,5 23 1800 248 8 6 12
62 110 48 86 34,5 30,5 23 2400 330 12 6 12
62 110 50 86 34,5 30,5 23 2650 330 12 6 12
62 110 52 86 34,5 30,5 23 2800 330 12 6 12
68 115 50 86 34,5 30,5 23,5 1900 245 10 6 12
68 115 55 86 34,5 30,5 23,5 2250 245 10 6 12
68 115 60 86 34,5 30,5 23,5 2850 245 10 6 12
75 138 55 100 37,8 32,5 25 2650 277 7 8 30
75 138 60 100 37,8 32,5 25 3300 277 7 8 30
75 138 65 100 37,8 32,5 25 4050 277 7 8 30
80 145 60 100 37,8 32,5 25 3200 259 7 8 30
80 145 65 100 37,8 32,5 25 3900 259 7 8 30
80 145 70 100 37,8 32,5 25 4600 259 7 8 30
85 155 60 114 45,8 40,5 30 4850 325 11 8 30
85 155 65 114 45,8 40,5 30 5800 325 11 8 30
85 155 70 114 45,8 40,5 30 6800 325 11 8 30
90 155 65 114 44,5 39 30 4800 274 10 8 30
90 155 70 114 44,5 39 30 6050 274 10 8 30
90 155 75 114 44,5 39 30 7300 274 10 8 30
95 170 65 127 52,5 47,2 34 5350 275 12 8 30
95 170 70 127 52,5 47,2 34 6750 275 12 8 30
95 170 75 127 52,5 47,2 34 8150 275 12 8 30
100 170 70 127 52,5 47,2 34 6950 261 12 8 30
100 170 75 127 52,5 47,2 34 7600 261 12 8 30
100 170 80 127 52,5 47,2 34 9100 261 12 8 30
110 185 75 145 59,4 53 42 8150 254 10 10 59
110 185 80 145 59,4 53 42 10100 254 10 10 59
110 185 85 145 59,4 53 42 12200 254 10 10 59
115 185 80 145 62,4 56 42 9500 243 10 10 59
115 185 90 145 62,4 56 42 12100 243 10 10 59
115 185 95 145 62,4 56 42 14050 243 10 10 59
125 215 85 160 60,4 54 42 11050 269 12 10 59
125 215 90 160 60,4 54 42 13100 269 12 10 59
125 215 95 160 60,4 54 42 15150 269 12 10 59
140 230 95 175 68 60,5 46 15100 263 10 12 100
140 230 100 175 68 60,5 46 17550 263 10 12 100
140 230 105 175 68 60,5 46 20000 263 10 12 100
155 265 105 192 72,5 64,5 50 22000 263 12 12 100
155 265 110 192 72,5 64,5 50 25000 263 12 12 100
155 265 115 192 72,5 64,5 50 28000 263 12 12 100
165 290 115 210 81 71 56 31400 280 8 16 250
165 290 120 210 81 71 56 35500 280 8 16 250
165 290 125 210 81 71 56 39400 280 8 16 250
175 300 125 220 81 71 56 36000 261 8 16 250
175 300 130 220 81 71 56 41000 261 8 16 250
175 300 135 220 81 71 56 45000 261 8 16 250
185 330 135 236 96,4 86,4 71 52500 246 10 16 250
185 330 140 236 96,4 86,4 71 57350 246 10 16 250
185 330 145 236 96,4 86,4 71 62400 246 10 16 250
195 350 140 246 96 86 71 65950 280 12 16 250
195 350 150 246 96 86 71 77600 280 12 16 250
195 350 155 246 96 86 71 83750 280 12 16 250
200 350 150 246 96 86 71 75000 273 12 16 250
200 350 155 246 96 86 71 81000 273 12 16 250
200 350 160 246 96 86 71 87200 273 12 16 250
CAD d
inch 		D
inch 		dw
inch 		d1
inch 		L
inch 		L1
inch 		L3
inch 		T
ft-lbs 		P
psi 		nSc
pcs. 		DG
mm 		TA
ft-lbs
  0.551 1.457 0.394 0.945 0.583 0.472 0.354 22 40350 3 M4 2
  0.551 1.457 0.433 0.945 0.583 0.472 0.354 27 40350 3 M4 2
  0.551 1.457 0.472 0.945 0.583 0.472 0.354 35 40350 3 M4 2
  0.630 1.614 0.472 1.063 0.728 0.591 0.472 52 48769 4 M5 3
  0.630 1.614 0.512 1.063 0.728 0.591 0.472 66 48769 4 M5 3
  0.630 1.614 0.551 1.063 0.728 0.591 0.472 81 48769 4 M5 3
  0.709 1.732 0.551 1.142 0.728 0.591 0.472 66 43398 4 M5 3
  0.709 1.732 0.591 1.142 0.728 0.591 0.472 74 43398 4 M5 3
  0.709 1.732 0.630 1.142 0.728 0.591 0.472 89 43398 4 M5 3
  0.787 1.811 0.591 1.260 0.827 0.689 0.472 81 48769 5 M5 3
  0.787 1.811 0.630 1.260 0.827 0.689 0.472 103 48769 5 M5 3
  0.787 1.811 0.669 1.260 0.827 0.689 0.472 118 48769 5 M5 3
  0.827 1.969 0.630 1.417 0.886 0.748 0.591 148 55736 6 M5 3.7
  0.827 1.969 0.669 1.417 0.886 0.748 0.591 170 55736 6 M5 3.7
  0.827 1.969 0.709 1.417 0.886 0.748 0.591 192 55736 6 M5 3.7
  0.945 1.969 0.748 1.417 0.886 0.748 0.591 177 48769 6 M5 3.7
  0.945 1.969 0.787 1.417 0.886 0.748 0.591 199 48769 6 M5 3.7
  0.945 1.969 0.827 1.417 0.886 0.748 0.591 221 48769 6 M5 3.7
  1.181 2.047 0.945 1.634 1.024 0.886 0.709 258 37883 7 M5 3.7
  1.181 2.047 0.984 1.634 1.024 0.886 0.709 295 37883 7 M5 3.7
  1.181 2.047 1.024 1.634 1.024 0.886 0.709 325 37883 7 M5 3.7
  1.417 2.835 1.102 2.047 1.083 0.925 0.709 435 43979 5 M6 9
  1.417 2.835 1.181 2.047 1.083 0.925 0.709 509 43979 5 M6 9
  1.417 2.835 1.220 2.047 1.083 0.925 0.709 516 43979 5 M6 9
  1.496 2.835 1.142 2.165 1.181 1.024 0.827 516 42818 6 M6 9
  1.496 2.835 1.181 2.165 1.181 1.024 0.827 568 42818 6 M6 9
  1.496 2.835 1.220 2.165 1.181 1.024 0.827 575 42818 6 M6 9
  1.575 2.835 1.181 2.244 1.122 0.965 0.748 531 44995 6 M6 9
  1.575 2.835 1.220 2.244 1.122 0.965 0.748 538 44995 6 M6 9
  1.575 2.835 1.260 2.244 1.122 0.965 0.748 583 44995 6 M6 9
  1.732 3.150 1.260 2.480 1.181 1.024 0.787 590 45285 7 M6 9
  1.732 3.150 1.378 2.480 1.181 1.024 0.787 738 45285 7 M6 9
  1.732 3.150 1.417 2.480 1.181 1.024 0.787 774 45285 7 M6 9
  1.890 3.150 1.417 2.677 1.181 1.024 0.866 664 37738 7 M6 9
  1.890 3.150 1.496 2.677 1.181 1.024 0.866 774 37738 7 M6 9
  1.890 3.150 1.575 2.677 1.181 1.024 0.866 885 37738 7 M6 9
  1.969 3.543 1.496 2.756 1.240 1.083 0.886 996 45576 9 M6 9
  1.969 3.543 1.575 2.756 1.240 1.083 0.886 1106 45576 9 M6 9
  1.969 3.543 1.654 2.756 1.240 1.083 0.886 1254 45576 9 M6 9
  2.165 3.937 1.654 2.953 1.358 1.201 0.906 959 35996 8 M6 9
  2.165 3.937 1.772 2.953 1.358 1.201 0.906 1143 35996 8 M6 9
  2.165 3.937 1.890 2.953 1.358 1.201 0.906 1328 35996 8 M6 9
  2.441 4.331 1.890 3.386 1.358 1.201 0.906 1770 47898 12 M6 9
  2.441 4.331 1.969 3.386 1.358 1.201 0.906 1955 47898 12 M6 9
  2.441 4.331 2.047 3.386 1.358 1.201 0.906 2065 47898 12 M6 9
  2.677 4.528 1.969 3.386 1.358 1.201 0.925 1401 35561 10 M6 9
  2.677 4.528 2.165 3.386 1.358 1.201 0.925 1660 35561 10 M6 9
  2.677 4.528 2.362 3.386 1.358 1.201 0.925 2102 35561 10 M6 9
  2.953 5.433 2.165 3.937 1.488 1.280 0.984 1955 40205 7 M8 22
  2.953 5.433 2.362 3.937 1.488 1.280 0.984 2434 40205 7 M8 22
  2.953 5.433 2.559 3.937 1.488 1.280 0.984 2987 40205 7 M8 22
  3.150 5.709 2.362 3.937 1.488 1.280 0.984 2360 37593 7 M8 22
  3.150 5.709 2.559 3.937 1.488 1.280 0.984 2876 37593 7 M8 22
  3.150 5.709 2.756 3.937 1.488 1.280 0.984 3393 37593 7 M8 22
  3.346 6.102 2.362 4.488 1.803 1.594 1.181 3577 47172 11 M8 22
  3.346 6.102 2.559 4.488 1.803 1.594 1.181 4278 47172 11 M8 22
  3.346 6.102 2.756 4.488 1.803 1.594 1.181 5015 47172 11 M8 22
  3.543 6.102 2.559 4.488 1.752 1.535 1.181 3540 39770 10 M8 22
  3.543 6.102 2.756 4.488 1.752 1.535 1.181 4462 39770 10 M8 22
  3.543 6.102 2.953 4.488 1.752 1.535 1.181 5384 39770 10 M8 22
  3.740 6.693 2.559 5.000 2.067 1.858 1.339 3946 39915 12 M8 22
  3.740 6.693 2.756 5.000 2.067 1.858 1.339 4979 39915 12 M8 22
  3.740 6.693 2.953 5.000 2.067 1.858 1.339 6011 39915 12 M8 22
  3.937 6.693 2.756 5.000 2.067 1.858 1.339 5126 37883 12 M8 22
  3.937 6.693 2.953 5.000 2.067 1.858 1.339 5605 37883 12 M8 22
  3.937 6.693 3.150 5.000 2.067 1.858 1.339 6712 37883 12 M8 22
  4.331 7.283 2.953 5.709 2.339 2.087 1.654 6011 36867 10 M10 45
  4.331 7.283 3.150 5.709 2.339 2.087 1.654 7449 36867 10 M10 45
  4.331 7.283 3.346 5.709 2.339 2.087 1.654 8998 36867 10 M10 45
  4.528 7.283 3.150 5.709 2.457 2.205 1.654 7007 35270 10 M10 45
  4.528 7.283 3.543 5.709 2.457 2.205 1.654 8925 35270 10 M10 45
  4.528 7.283 3.740 5.709 2.457 2.205 1.654 10363 35270 10 M10 45
  4.921 8.465 3.346 6.299 2.378 2.126 1.654 8150 39044 12 M10 45
  4.921 8.465 3.543 6.299 2.378 2.126 1.654 9662 39044 12 M10 45
  4.921 8.465 3.740 6.299 2.378 2.126 1.654 11174 39044 12 M10 45
  5.512 9.055 3.740 6.890 2.677 2.382 1.811 11137 38173 10 M12 75
  5.512 9.055 3.937 6.890 2.677 2.382 1.811 12944 38173 10 M12 75
  5.512 9.055 4.134 6.890 2.677 2.382 1.811 14751 38173 10 M12 75
  6.102 10.433 4.134 7.559 2.854 2.539 1.969 16226.54 38173.135 12 12 73.757
  6.102 10.433 4.331 7.559 2.854 2.539 1.969 18439.25 38173.135 12 12 73.757
  6.102 10.433 4.528 7.559 2.854 2.539 1.969 20651.96 38173.135 12 12 73.757
  6.496 11.417 4.528 8.268 3.189 2.795 2.205 23159 40641 8 M16 185
  6.496 11.417 4.724 8.268 3.189 2.795 2.205 26183 40641 8 M16 185
  6.496 11.417 4.921 8.268 3.189 2.795 2.205 29060 40641 8 M16 185
  6.890 11.811 4.921 8.661 3.189 2.795 2.205 26552.52 37882.845 8 16 184.3925
  6.890 11.811 5.118 8.661 3.189 2.795 2.205 30240.37 37882.845 8 16 184.3925
  6.890 11.811 5.315 8.661 3.189 2.795 2.205 33190.65 37882.845 8 16 184.3925
  7.283 12.992 5.315 9.291 3.795 3.402 2.795 38722 35706 10 M16 185
  7.283 12.992 5.512 9.291 3.795 3.402 2.795 42299 35706 10 M16 185
  7.283 12.992 5.709 9.291 3.795 3.402 2.795 46024 35706 10 M16 185
  7.677 13.780 5.512 9.685 3.780 3.386 2.795 48642 40641 12 M16 185
  7.677 13.780 5.906 9.685 3.780 3.386 2.795 57235 40641 12 M16 185
  7.677 13.780 6.102 9.685 3.780 3.386 2.795 61771 40641 12 M16 185
  7.874 13.780 5.906 9.685 3.780 3.386 2.795 55317 39625 12 M16 185
  7.874 13.780 6.102 9.685 3.780 3.386 2.795 59743 39625 12 M16 185
  7.874 13.780 6.299 9.685 3.780 3.386 2.795 64315 39625 12 M16 185

Bilder & Zeichnungen

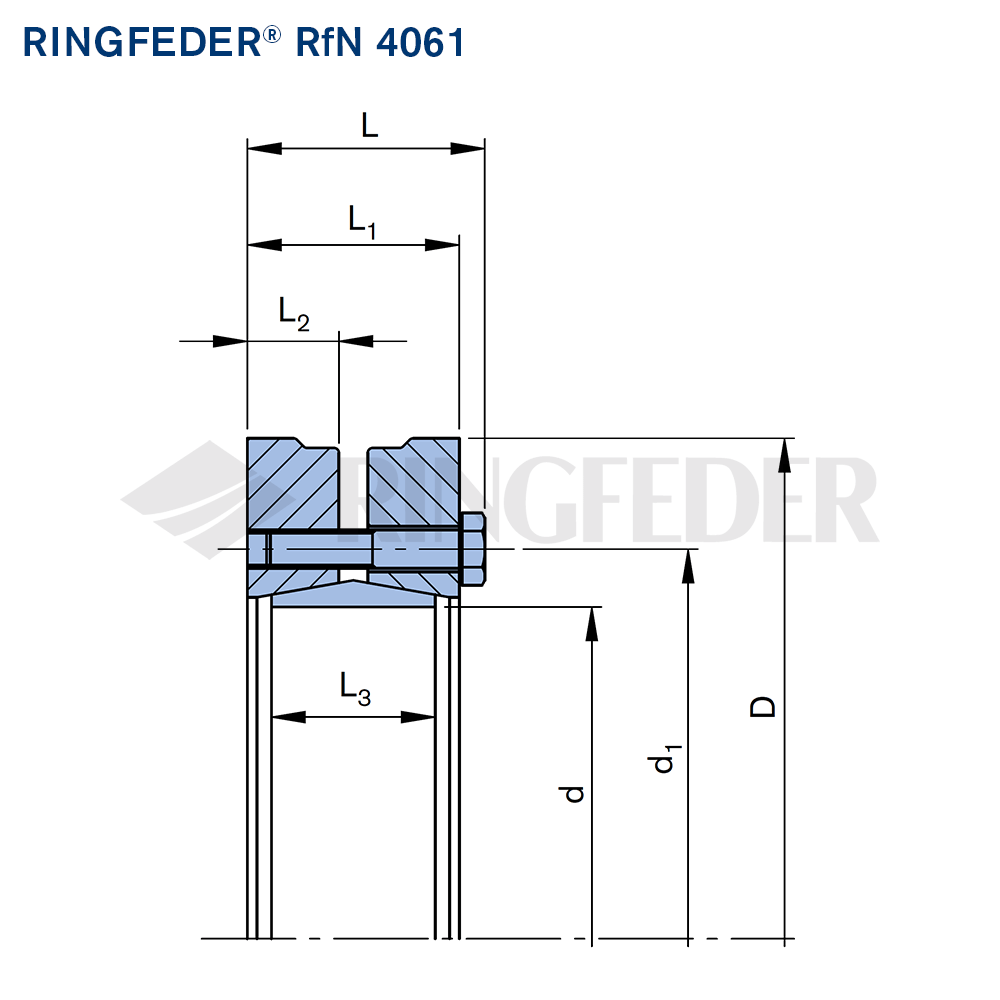

Maßzeichnung Maßzeichnung

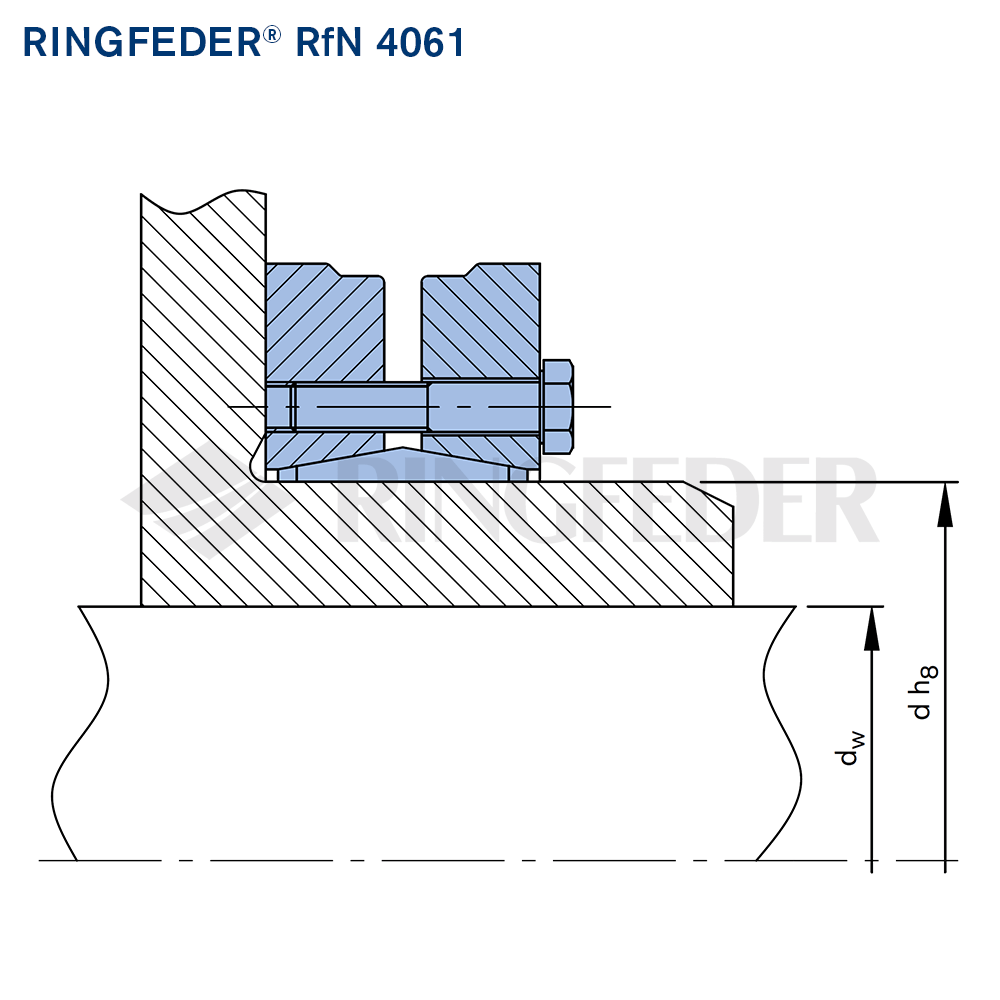

Einbau Einbau

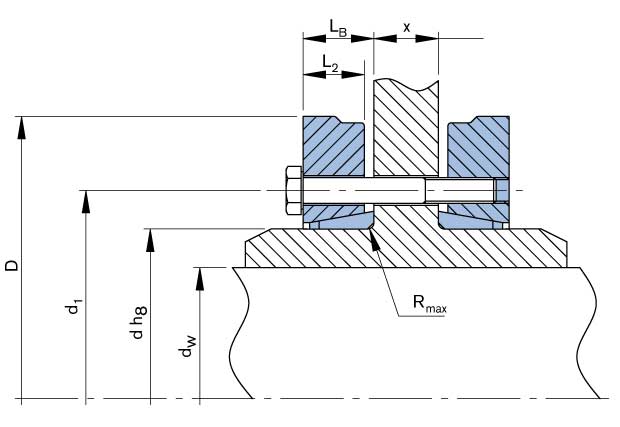

Einbau GT Einbau GT

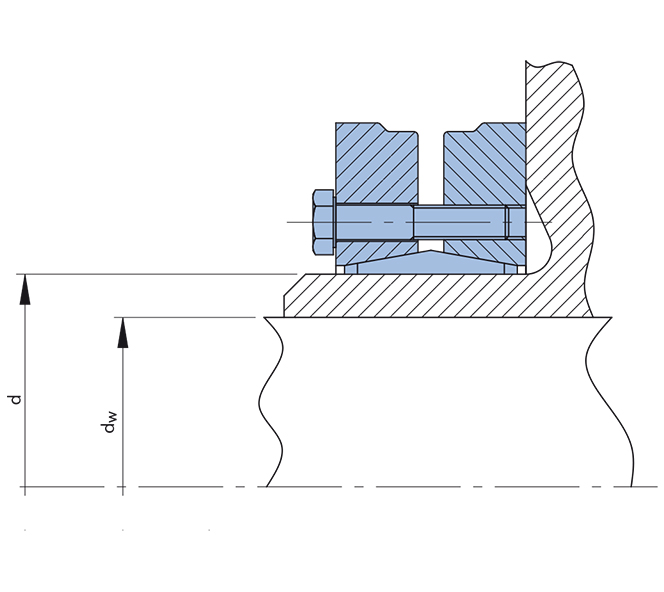

Anwendungsbeispiel: Axiallagerteller Anwendungsbeispiel: Axiallagerteller

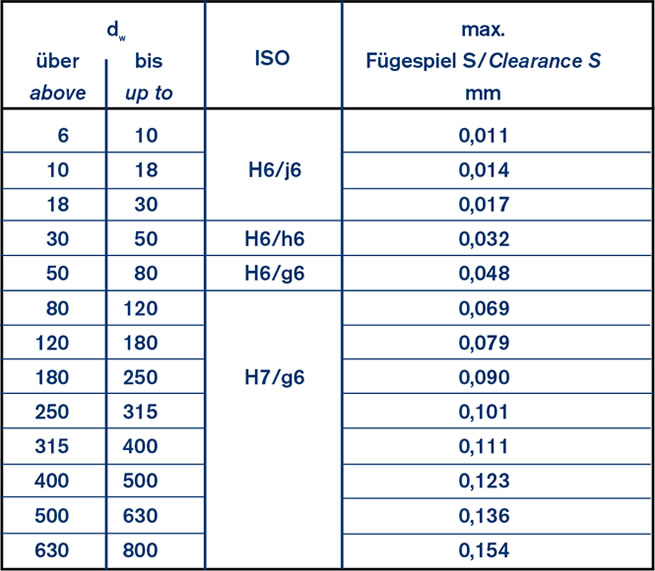

Tabelle Toleranzen Tabelle Toleranzen

Produkteigenschaften

Schrumpfscheiben sind die modernsten Spannverbindungen. Sie bestehen grundsätzlich, je nach Bauform, aus einem oder zwei konischen Druckringen und einem Innenring. Mittels Spannschrauben werden diese axial gegeneinander verspannt. Der wesentliche Unterschied zu den Innenspannverbindungen besteht darin, dass die Pressung von außen auf die Nabe aufgebracht wird. Die Schrumpfscheibe liegt somit nicht im Kraftfluss, sondern das Drehmoment wird an der Fügefläche zwischen Welle und Nabe ohne Zwischenelement kraftschlüssig übertragen. Dadurch wird mit der Schrumpfscheibe auf einfache und kostengünstige Weise ein Presssitz (Schrumpfsitz) für hochbeanspruchte Welle-Nabe-Verbindungen erzeugt. Bisher mussten Presssitze durch umständliche Berechnung, engste Fertigungstoleranzen und erheblichem Aufwand bei Montage und Demontage hergestellt werden. Zusätzlich treten Probleme bei evtl. notwendig werdenden Reparaturen (Austauschbarkeit, Einstellung bzw. Zentrierung usw.) auf. Keine andere Welle-Nabe-Verbindungsart hat auch nur annähernd so gute Eigenschaften bezüglich der Dauerdrehwechselfestigkeit aufzuweisen und besitzt einen so hervorragenden Rundlauf.

  • Unbeschränkte Einsatzmöglichkeiten – RINGFEDER® Schrumpfscheiben eignen sich zur Befestigung von Nabenkörpern aller Art auf Wellen und Achsen. Einsatzmöglichkeiten bieten sich überall dort, wo bisher Schrumpfsitze, Keil-, Passfeder- und Polygon-Verbindungen, Vielkeilwellen usw. zur Anwendung gelangten. So werden Zahn- und Kettenräder, Hebel, Nocken, Kurven-, Riemen- oder Bremsscheiben, Schwungräder, Kupplungen, Aufsteckgetriebe, Flansche, Seilscheiben, Laufräder absolut zuverlässig befestigt.
  • Standardbaureihe für hohe Drehmomente – meist verwendete Schrumpfscheibe. Diese Schrumpfscheibe für hohe Übertragungswerte kann durch Verändern des Schraubenanzugsmoments an die Anforderungen der Konstruktion angepaßt werden.
  • Geschlitzter Innenring – geringe Verlustkräfte und Pressungen auf Welle und Nabe.
  • Ausgleich von kleinen Toleranzfehlern – bitte Rücksprache mit unseren Technikern nehmen..
  • Größte Zuverlässigkeit – geeignet für statische, dynamische und stoßartige Belastungen.



  • Einfache Fertigung der Bauteile – nur geringe Anforderungen an die Funktionsflächen der zu verbindenden Bauteile.
  • Leichte Austauschbarkeit – die RINGFEDER® Schrumpfscheiben arbeiten ohne jeden Formschluss.
  • Einfache Montage – kein Absatz, keine Paßfeder, kein Splint erforderlich. Montierbar an jeder Stelle der Welle mit Standardschrauben und handelsüblichen Werkzeugen. Keine zusätzliche Bearbeitung oder Einpassarbeiten sind erforderlich.
  • Leichte Demontierbarkeit – nach Lösen der Spannschrauben ist die RINGFEDER® Schrumpfscheibe selbstlösend und frei auf der Welle verschiebbar.
  • Geringe Schmutzempfindlichkeit – erhöhte Lebensdauer, da sich nach dem Anziehen der Spannschrauben die Berührungsflächen fest gegeneinander pressen. Schmutz und Feuchtigkeit können nicht an die Funktionsfläche vordringen.

Schrumpfscheiben GT (geteilt)

Bei einer Anordnung dieser Art werden in Abhängigkeit des Maßes X längere Spannschrauben erforderlich, die entsprechend zu bestellen sind. Wird das Maß „X“ größer als 2 · L1 gewählt, muss mit einer Reduzierung des übertragbaren Drehmomentes beim Typ GT bis zu 50% gerechnet werden.

Oberflächen

Für Wellendurchmesser dw: Rauhtiefe: Ra ≤ 3,2 μm.

Toleranzen

Für Welle siehe Tabelle oben.



Sicherheitsabdeckungen

Als effektiver, sicherer Berührungsschutz vor den Schraubenköpfen rotierender Schrumpfscheiben stehen für die Baureihe RINGFEDER® RfN 4061 (bis einschl. Größe 140 x 230 mm) original RINGFEDER® Sicherheitsabdeckungen aus hochwertigem Kunststoff zur Verfügung.

RINGFEDER® Schrumpfscheiben – Wie werden sie eingesetzt?

Erfahren Sie mehr über Anwendung und Funktion unserer hochwertigen, leistungsstarken RINGFEDER® Schrumpfscheiben in unserem kurzen Video.

Weitere Videos
RINGFEDER® Schrumpfscheiben – Wie werden sie eingesetzt?

Downloads
Product Paper RINGFEDER® Schrumpfscheiben

Product Paper RINGFEDER® Schrumpfscheiben

EN Englisch DE Deutsch
Tech Paper Schrumpfscheiben RINGFEDER® RfN 4061

Tech Paper Schrumpfscheiben RINGFEDER® RfN 4061

EN Englisch DE Deutsch
Betriebsanleitung Schrumpfscheiben RINGFEDER® RfN 4051, RfN 4061, RfN 4071, RfN 4073, RfN 4091

Betriebsanleitung Schrumpfscheiben RINGFEDER® RfN 4051, RfN 4061, RfN 4071, RfN 4073, RfN 4091

DE Deutsch EN Englisch

Weitere Downloads einschließlich Zertifikate, Betriebsanleitungen und Produktbilder stehen Ihnen in unserem Download Center zur Verfügung:

Downloads

Passende Branchenlösungen

Konstruktion
Werkzeugmaschinen
Verpackung
Sondermaschinen
Zement
Chemie
Stahl
Fördertechnik
Zellstoff & Papier
Raffination
Getriebe
Pumpen
Krane & Hebezeuge
Kompressoren
Wärmekraftwerke
Wasserkraftwerke
Solarenergie
Bergbau
Öl & Gas
Holz

Ihr Kontakt zu uns

Sie möchten ein Angebot erhalten, haben konkrete Fragen, benötigen technische Unterstützung oder sind an einer Sonderlösung interessiert? Unsere Expertinnen und Experten aus Technik und Vertrieb stehen Ihnen selbstverständlich gerne zur Verfügung. Wir freuen uns auf Ihre Anfrage! Denn ausgezeichnete Lösungen beginnen immer mit ausgezeichneter Beratung.

Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder telefonisch, oder auch mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

Anfrage
Kontaktieren Sie direkt unsere Expertinnen und Experten aus Technik & Vertrieb | RINGFEDER®
Change the CAPTCHA code
