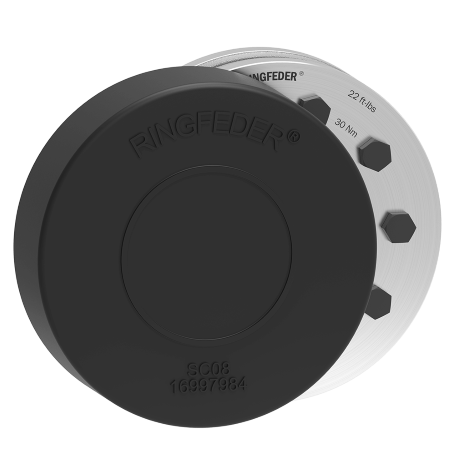

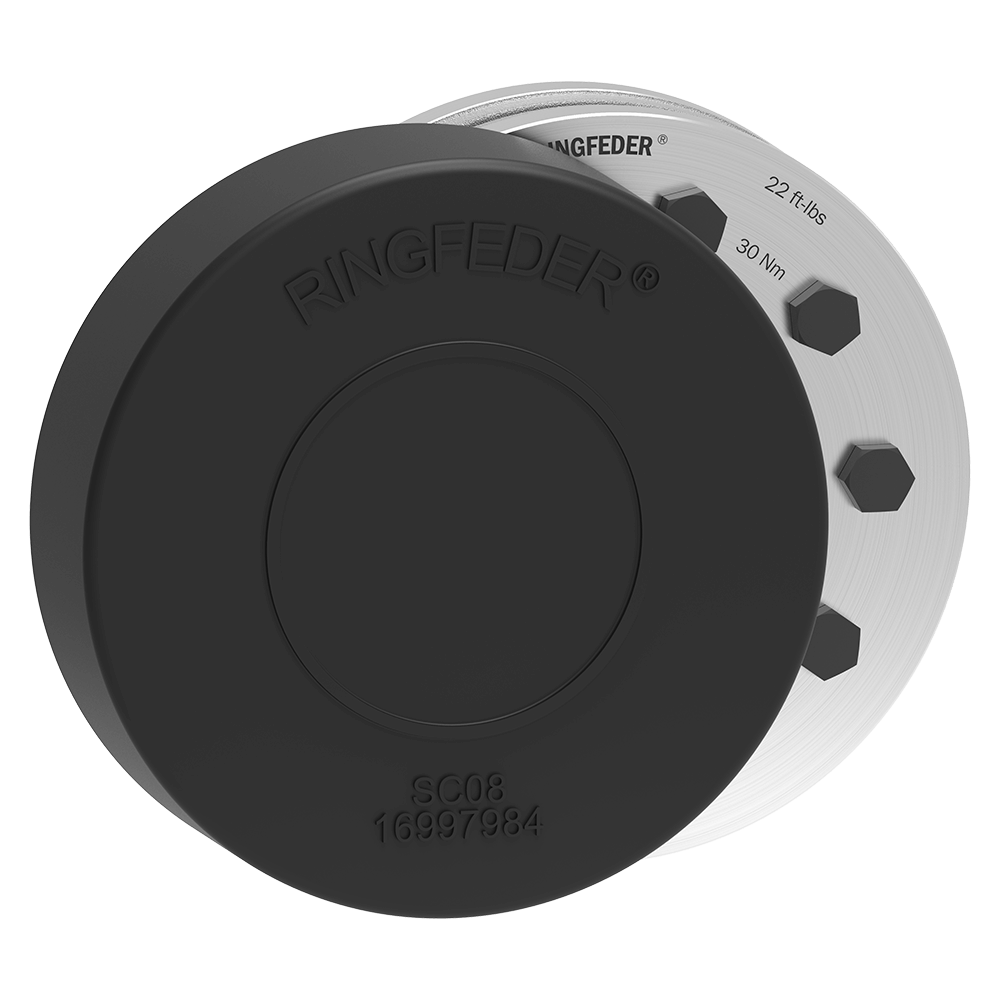

Schrumpfscheiben Sicherheitsabdeckungen
Passend für die Baureihen RINGFEDER® RfN 4061 und RINGFEDER® RfN 4161
- 13 Baugrößen
- Hochwertiges Kunststoffmaterial
- Verfügbar bis Schrumpfscheibengröße 140 x 230 mm
- Innendurchmesser d: 49-225 mm
- Vollwellendurchmesser dw: 26-115 mm
- Länge t: 22,5-67 mm
Produkteigenschaften
Ihre Vorteile

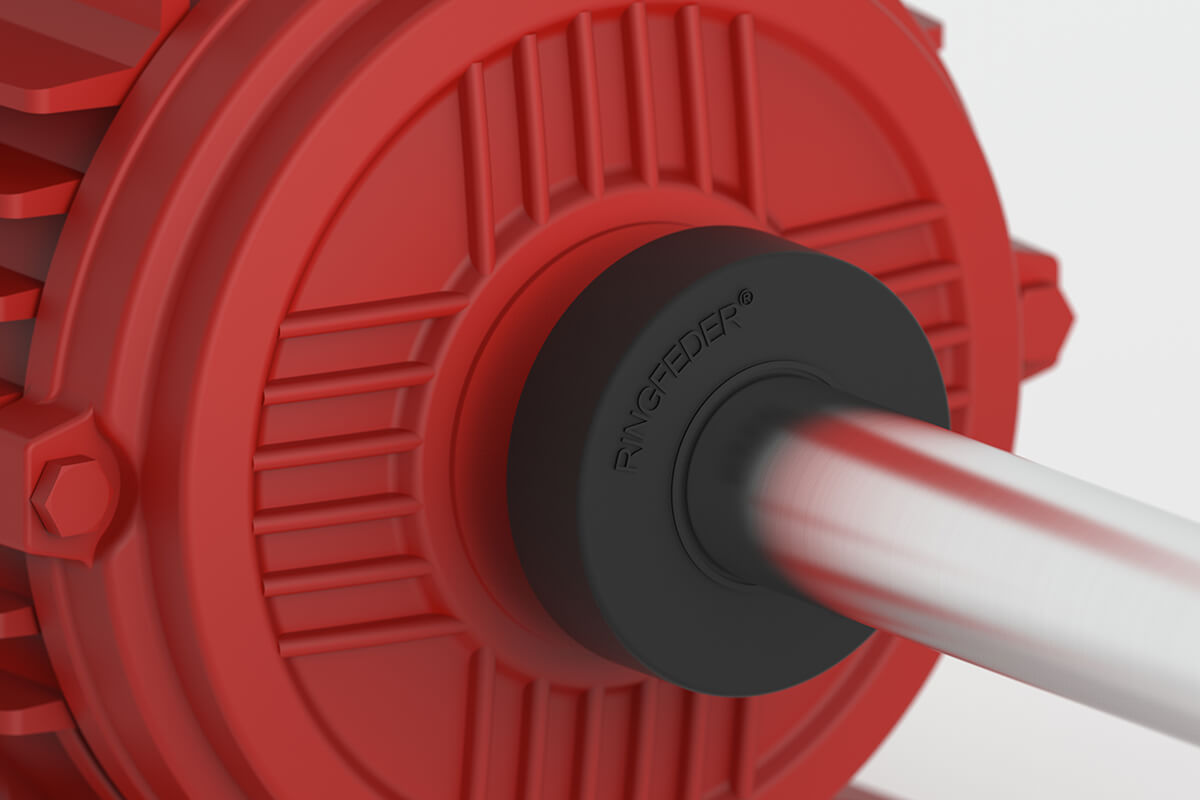

Speziell entwickelt und ausgelegt für die Schrumpfscheiben der dreiteiligen Baureihe RINGFEDER® RfN 4061 sowie der zweiteiligen Baureihe RINGFEDER® RfN 4161, dienen original RINGFEDER® Sicherheitsabdeckungen als zuverlässiger und sicherer Berührungsschutz vor den Schraubenköpfen rotierender Schrumpfscheiben. Sie bestehen aus hochwertigem schwarzem Kunststoff, der sich durch herausragende Reiß- und Abriebfestigkeit sowie exzellente Medienbeständigkeit auszeichnet.
RINGFEDER® Sicherheitsabdeckungen überzeugen insbesondere durch folgende Eigenschaften:
- Effektiver, sicherer Berührungsschutz vor den Schraubenköpfen umlaufender Schrumpfscheiben.
- Optimale Verfügbarkeit in 13 Größen für die Schrumpfscheiben der Baureihen RINGFEDER® RfN 4061 und RINGFEDER® RfN 4161 bis Größe 140 x 230 mm.
- Überlegene Produktqualität dank passgenauem Sitz sowie Verwendung von hochwertigem Kunststoff mit idealen Verschleiß- und Haltbarkeitseigenschaften.
- Hohe Anwenderfreundlichkeit durch schnelle, einfache Montage und Demontage.
- Günstige Konditionen und kurze Lieferzeiten.
Technische Hinweise
Detaillierte Auswahl- und Betriebskriterien sowie Geometriedaten finden Sie ebenfalls im Dokument Tech Paper RINGFEDER® Sicherheitsabdeckungen für Schrumpfscheiben RfN 4061 & RfN 4161.
Größenzuordnung und -auswahl
| Sicherheitsabdeckungen | Schrumpfscheiben | |
| Abdeckungs-Nr. | RfN 4061 | RfN 4161 |
| SC01 | 21 x 50 24 x 50 30 x 52 |
24 x 50 26 x 51,5 |
| SC02 | 30 x 60 | 30 x 60 |
| SC03 | 36 x 72 38 x 72 40 x 72 |
36 x 72 38 x 72 |
| SC04 | 44 x 80 48 x 80 |
40 x 80 44 x 80 |
| SC05 | 50 x 90 | 50 x 90 |
| SC06 | 62 x 110 68 x 115 |
60 x 110 62 x 110 68 x 115 |
| SC07 | 75 x 138 80 x 145 |
75 x 138 80 x 141 |
| SC08 | 85 x 155 90 x 155 |
85 x 155 90 x 155 |
| SC09 | 110 x 185 115 x 185 |
100 x 185 105 x 185 110 x 185 |
| SC10 | 95 x 170 100 x 170 |
95 x 170 |
| SC11 | — | 115 x 200 120 x 200 |
| SC12 | 125 x 215 | 125 x 215 |
| SC13 | 140 x 230 | 130 x 230 135 x 230 140 x 230 |
Bilder & Zeichnungen
Technische Daten & CAD-Modelle
Sie benötigen CAD-Daten für dieses Produkt? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

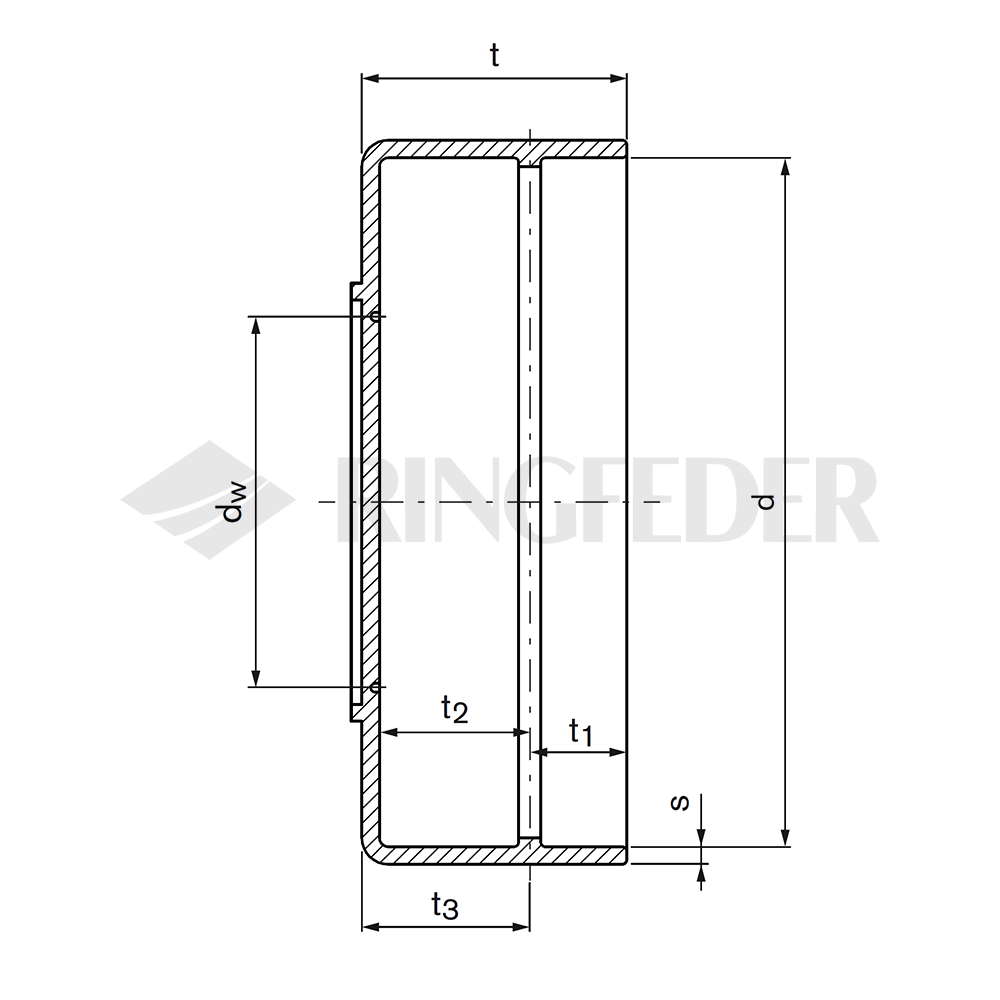

| CAD |
Safety Cover No.
|
d
mm |
dw
mm |
s
mm |
t2
mm |
t3
mm |
t
mm |
t1
mm |
|---|---|---|---|---|---|---|---|---|
| SC01 | 49 | 26 | 2,4 | 14,1 | 16,5 | 22,5 | 6,0 | |
| SC02 | 59 | 26 | 2 | 15 | 17 | 23 | 7,0 | |
| SC03 | 70 | 33 | 2 | 19,5 | 21,5 | 27 | 5,5 | |
| SC04 | 78 | 40 | 2 | 19,5 | 21,5 | 29 | 7,5 | |
| SC05 | 88 | 42 | 2 | 20,25 | 22,25 | 30,5 | 8,3 | |
| SC06 | 107 | 60 | 3 | 21,75 | 24,75 | 33,5 | 8,8 | |
| SC07 | 135 | 70 | 3 | 24,8 | 27,8 | 36,8 | 9,0 | |
| SC08 | 151 | 75 | 3 | 28,8 | 31,8 | 44,8 | 13,0 | |
| SC09 | 180 | 95 | 3 | 36,9 | 39,9 | 58,4 | 18,5 | |
| SC10 | 166 | 80 | 3 | 32,9 | 35,9 | 51,5 | 15,6 | |
| SC11 | 195 | 95 | 3,5 | 42 | 45,5 | 61,5 | 16,0 | |
| SC12 | 210 | 100 | 3,5 | 39,9 | 43,4 | 59,4 | 16,0 | |
| SC13 | 225 | 115 | 3,5 | 44,25 | 47,75 | 67 | 19,3 |
| CAD |
Safety Cover No. |
d inch |
dw inch |
s inch |
t2 inch |
t3 inch |
t inch |
t1 inch |
|---|---|---|---|---|---|---|---|---|
| SC01 | 1.929 | 1.024 | 0.094 | 0.555 | 0.650 | 0.886 | 0.236 | |
| SC02 | 2.323 | 1.024 | 0.079 | 0.591 | 0.669 | 0.906 | 0.276 | |
| SC03 | 2.756 | 1.299 | 0.079 | 0.768 | 0.846 | 1.063 | 0.217 | |
| SC04 | 3.071 | 1.575 | 0.079 | 0.768 | 0.846 | 1.142 | 0.295 | |
| SC05 | 3.465 | 1.654 | 0.079 | 0.797 | 0.876 | 1.201 | 0.327 | |
| SC06 | 4.213 | 2.362 | 0.118 | 0.856 | 0.974 | 1.319 | 0.346 | |
| SC07 | 5.315 | 2.756 | 0.118 | 0.976 | 1.094 | 1.449 | 0.354 | |
| SC08 | 5.945 | 2.953 | 0.118 | 1.134 | 1.252 | 1.764 | 0.512 | |
| SC09 | 7.087 | 3.740 | 0.118 | 1.453 | 1.571 | 2.299 | 0.728 | |
| SC10 | 6.535 | 3.150 | 0.118 | 1.295 | 1.413 | 2.028 | 0.614 | |
| SC11 | 7.677 | 3.740 | 0.138 | 1.654 | 1.791 | 2.421 | 0.630 | |
| SC12 | 8.268 | 3.937 | 0.138 | 1.571 | 1.709 | 2.339 | 0.630 | |
| SC13 | 8.858 | 4.528 | 0.138 | 1.742 | 1.880 | 2.638 | 0.760 |

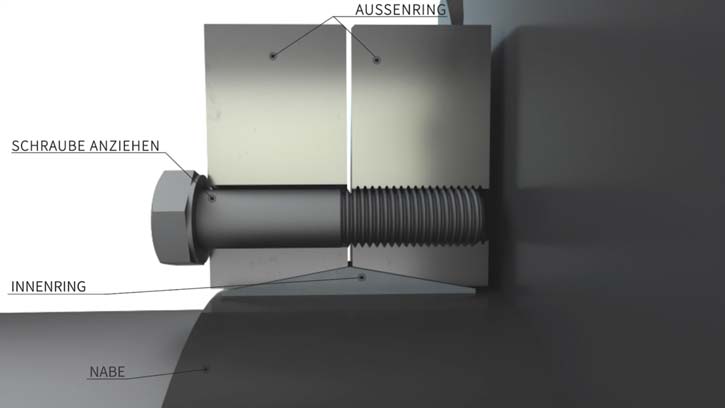

RINGFEDER® Schrumpfscheiben – Wie werden sie eingesetzt?
Erfahren Sie mehr über Anwendung und Funktion unserer hochwertigen, leistungsstarken RINGFEDER® Schrumpfscheiben in unserem kurzen Video.
Downloads
Product Paper RINGFEDER® Schrumpfscheiben

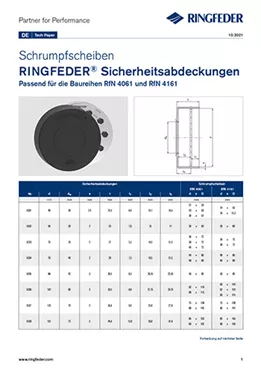

Tech Paper RINGFEDER® Sicherheitsabdeckungen für Schrumpfscheiben RfN 4061 & RfN 4161
RINGFEDER® Product Guide
Weitere Downloads einschließlich Zertifikate, Betriebsanleitungen und Produktbilder stehen Ihnen in unserem Download Center zur Verfügung:
