Spannsätze RfN 7061

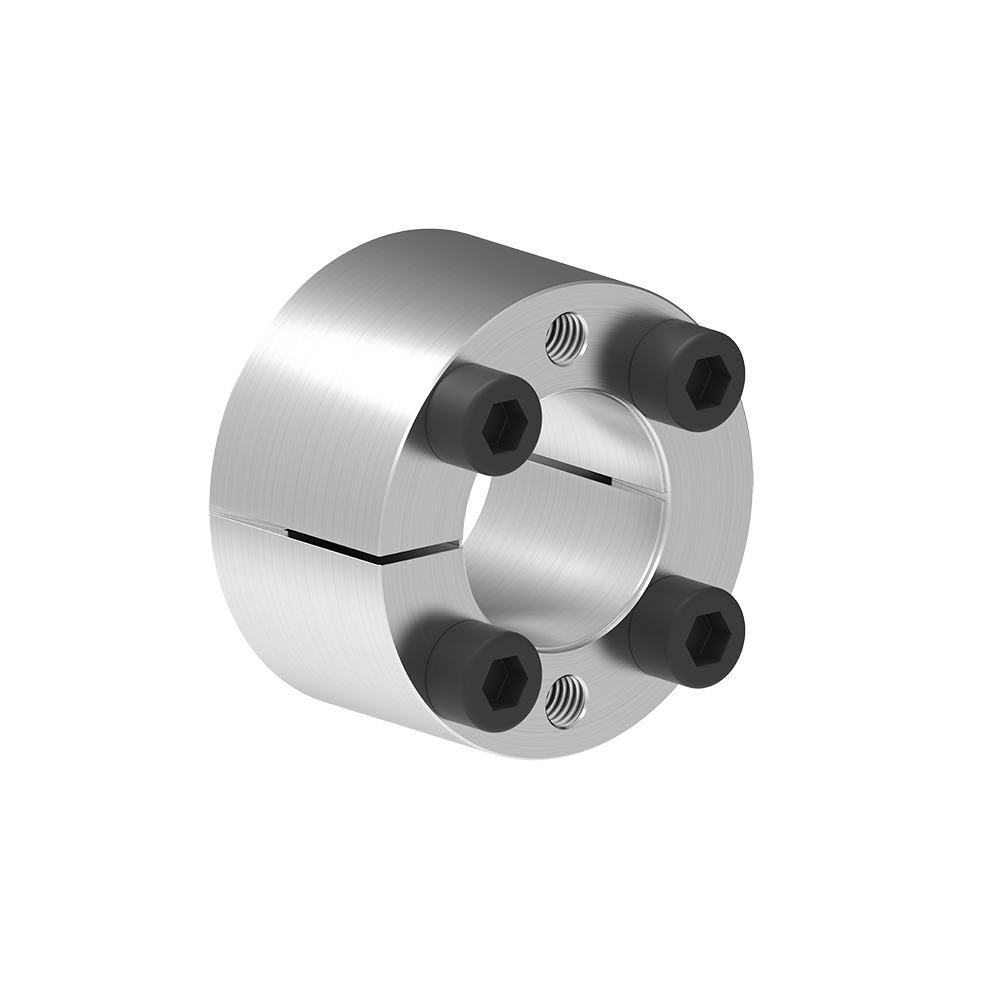

Diese zweiteilige, selbst zentrierende Konstruktion ist kosteneffizient bei mittleren Drehmomentanwendungen. Während der Montage kommt es zu leichten axialen Verschiebungen der Nabe. Erhältlich in sehr kleinen Größen.
Technische Daten & CAD-Modelle
| CAD |
d
mm |
D
mm |
L
mm |
L1
mm |
T
Nm |
Fax
kN |
pW
N/mm2 |
pN
N/mm2 |
TA
Nm |
SAP-ID
|
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 16 | 13,5 | 11 | 6 | 2 | 150 | 55 | 1,2 | ||
| 6,35 | 16 | 13,5 | 11 | 6 | 2 | 140 | 55 | 1,2 | ||
| 7 | 17 | 13,5 | 11 | 8 | 2 | 125 | 55 | 1,2 | ||
| 8 | 18 | 13,5 | 11 | 10 | 2,5 | 110 | 50 | 1,2 | ||
| 9 | 20 | 15,5 | 13 | 15 | 3 | 120 | 55 | 1,2 | ||
| 9,53 | 20 | 15,5 | 13 | 15 | 3 | 110 | 55 | 1,2 | ||
| 10 | 20 | 15,5 | 13 | 15 | 3 | 110 | 55 | 1,2 | ||
| 11 | 22 | 15,5 | 13 | 18 | 3 | 100 | 50 | 1,2 | ||
| 12 | 22 | 15,5 | 13 | 20 | 3 | 90 | 50 | 1,2 | ||
| 14 | 26 | 20 | 17 | 35 | 5 | 105 | 55 | 2,1 | ||
| 15 | 28 | 20 | 17 | 40 | 5 | 100 | 50 | 2,1 | ||
| 16 | 32 | 21 | 17 | 70 | 8 | 130 | 65 | 4,9 | ||
| 17 | 35 | 25 | 21 | 75 | 8 | 120 | 60 | 4,9 | ||
| 18 | 35 | 25 | 21 | 80 | 8 | 115 | 60 | 4,9 | ||
| 19 | 35 | 25 | 21 | 85 | 8 | 110 | 60 | 4,9 | ||
| 20 | 38 | 26 | 21 | 150 | 15 | 140 | 75 | 9,7 | ||
| 22 | 40 | 26 | 21 | 160 | 14 | 130 | 70 | 9.7 | ||
| 24 | 47 | 32 | 26 | 250 | 20 | 140 | 75 | 17 | ||
| 25 | 47 | 32 | 26 | 260 | 20 | 135 | 75 | 17 | ||
| 25,4 | 47 | 32 | 26 | 265 | 20 | 130 | 75 | 17 | ||
| 28 | 50 | 32 | 26 | 440 | 30 | 185 | 100 | 17 | ||
| 30 | 55 | 32 | 26 | 470 | 30 | 175 | 95 | 17 | ||
| 32 | 55 | 32 | 26 | 500 | 30 | 165 | 95 | 17 | ||
| 35 | 60 | 37 | 31 | 730 | 40 | 165 | 95 | 17 | ||
| 38 | 65 | 37 | 31 | 800 | 40 | 155 | 90 | 17 | ||
| 40 | 65 | 37 | 31 | 840 | 40 | 145 | 90 | 17 | ||
| 42 | 75 | 44 | 36 | 1200 | 55 | 165 | 90 | 41 | ||
| 45 | 75 | 44 | 36 | 1300 | 55 | 155 | 90 | 41 | ||
| 48 | 80 | 44 | 36 | 1850 | 75 | 195 | 115 | 41 | ||
| 50 | 80 | 44 | 36 | 1900 | 75 | 185 | 115 | 41 |
| CAD |
d inch |
D inch |
L inch |
L1 inch |
T ft-lbs |
Fax lbs |
pW psi |
pN psi |
TA ft-lbs |
|---|---|---|---|---|---|---|---|---|---|
| 0.236 | 0.630 | 0.531 | 0.433 | 4 | 446 | 21739 | 7971 | 0.9 | |
| 0.250 | 0.630 | 0.531 | 0.433 | 4 | 446 | 20290 | 7971 | 0.9 | |
| 0.276 | 0.669 | 0.531 | 0.433 | 6 | 446 | 18116 | 7971 | 0.9 | |
| 0.315 | 0.709 | 0.531 | 0.433 | 7 | 558 | 15942 | 7246 | 0.9 | |
| 0.354 | 0.787 | 0.610 | 0.512 | 11 | 669 | 17391 | 7971 | 0.9 | |
| 0.375 | 0.787 | 0.610 | 0.512 | 11 | 669 | 15950 | 7971 | 0.9 | |
| 0.394 | 0.787 | 0.610 | 0.512 | 11 | 669 | 15942 | 7971 | 0.9 | |
| 0.433 | 0.866 | 0.610 | 0.512 | 13 | 669 | 14493 | 7246 | 0.9 | |
| 0.472 | 0.866 | 0.610 | 0.512 | 15 | 669 | 13043 | 7246 | 0.9 | |
| 0.551 | 1.024 | 0.787 | 0.669 | 26 | 1116 | 15217 | 7971 | 1.5 | |
| 0.591 | 1.102 | 0.787 | 0.669 | 30 | 1116 | 14493 | 7246 | 1.5 | |
| 0.630 | 1.260 | 0.827 | 0.669 | 52 | 1785 | 18841 | 9420 | 3.6 | |
| 0.669 | 1.378 | 0.984 | 0.827 | 55 | 1785 | 17391 | 8696 | 3.6 | |
| 0.709 | 1.378 | 0.984 | 0.827 | 59 | 1785 | 16667 | 8696 | 3.6 | |
| 0.748 | 1.378 | 0.984 | 0.827 | 63 | 1785 | 15942 | 8696 | 3.6 | |
| 0.787 | 1.496 | 1.024 | 0.827 | 111 | 3347 | 20290 | 10870 | 7.2 | |
| 0.866 | 1.575 | 1.024 | 0.827 | 118 | 3124 | 18841 | 10145 | 7.2 | |
| 0.945 | 1.850 | 1.260 | 1.024 | 184 | 4462 | 20290 | 10870 | 12.5 | |
| 0.984 | 1.850 | 1.260 | 1.024 | 192 | 4462 | 19565 | 10870 | 12.5 | |
| 1.000 | 1.850 | 1.260 | 1.024 | 196 | 4462 | 18841 | 10870 | 12.5 | |
| 1.102 | 1.969 | 1.260 | 1.024 | 325 | 6693 | 26812 | 14493 | 12.5 | |
| 1.181 | 2.165 | 1.260 | 1.024 | 347 | 6693 | 25362 | 13768 | 12.5 | |
| 1.260 | 2.165 | 1.260 | 1.024 | 369 | 6693 | 23913 | 13768 | 12.5 | |
| 1.378 | 2.362 | 1.457 | 1.220 | 538 | 8925 | 23913 | 13768 | 12.5 | |
| 1.496 | 2.559 | 1.457 | 1.220 | 590 | 8925 | 22464 | 13043 | 12.5 | |
| 1.575 | 2.559 | 1.457 | 1.220 | 620 | 8925 | 21014 | 13043 | 12.5 | |
| 1.654 | 2.953 | 1.732 | 1.417 | 885 | 12271 | 23913 | 13043 | 30.2 | |
| 1.772 | 2.953 | 1.732 | 1.417 | 959 | 12271 | 22464 | 13043 | 30.2 | |
| 1.890 | 3.150 | 1.732 | 1.417 | 1365 | 16734 | 28261 | 16667 | 30.2 | |
| 1.969 | 3.150 | 1.732 | 1.417 | 1401 | 16734 | 26812 | 16667 | 30.2 |
Bilder & Zeichnungen
Produkteigenschaften
Selbstzentrierende, kostengünstige 2-teilige Spannsätze für mittlere Drehmomente. Bei der Montage erfolgt eine geringe Axialverschiebung der Nabe. Aufgrund der geringen Schraubenzahl sind Kosteneinsparungen bei der Montage gewährleistet. Zur Demontage sind nur wenige Abdrückschrauben nötig. Auch für sehr kleine Wellendurchmesser verfügbar.
Erläuterungen

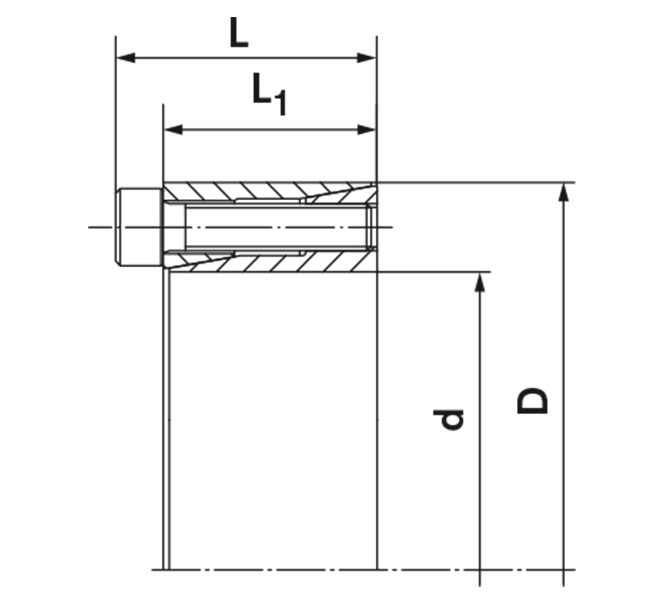

- L = Einbaulänge maximal
- L1 = Einbaulänge mind. (ohne Schrauben)
- d = Innendurchmesser
- D = Außendurchmesser
