Spannsätze RfN 7110 | RINGFEDER®

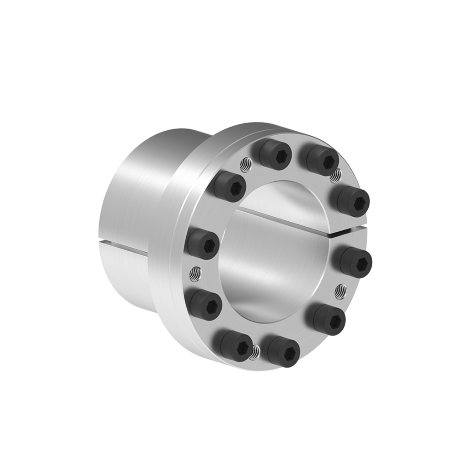

Besonders klein bauender, selbstzentrierender Spannsatz ohne Axialverschiebung.

Download
Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
d
mm
D
mm
d1
mm
d3
mm
L
mm
L1
mm
L4
mm
T
Nm
pW
N/mm2
pN
N/mm2
TA
Nm
SAP-ID
8 15 19 24,3 28 24 12 30 230 120 4
9 16 20 25,3 31 27 14 34 170 100 4
10 16 20 25,3 31 27 14 37 160 100 4
11 18 23 28,8 31 27 14 51 180 110 5
12 18 23 28,8 31 27 14 56 155 110 5
13 23 28 33,8 31 27 14 61 150 85 5
14 23 28 33,8 31 27 14 65 140 85 5
15 24 31 39,3 42 36 16 110 180 115 17
16 24 31 39,3 42 36 16 120 170 115 17
17 26 33 42 44 38 18 165 190 135 17
18 26 33 42 44 38 18 180 180 135 17
19 27 34 43 44 38 18 190 170 125 17
20 28 35 44 44 38 18 200 150 115 17
22 32 39,5 47,8 51 45 25 230 115 80 17
24 34 41,5 49,9 51 45 25 255 105 75 17
25 34 41,5 49,9 51 45 25 255 100 75 17
28 39 46 54,9 51 45 25 370 110 80 17
30 41 48 57 51 45 25 475 125 90 17
32 43 50,5 59 56 50 30 505 95 75 17
35 47 54 63 56 50 30 740 120 90 17
38 50 57 66 56 50 30 800 110 85 17
40 53 60 69 58 52 32 950 110 85 17
42 55 62 71 58 52 32 995 105 80 17
45 59 68,5 79 72 64 40 1750 130 100 41
48 62 71,5 82 72 64 40 1870 120 95 41
50 65 74,5 85 82 74 50 2430 115 90 41
55 71 80 91 82 74 50 2670 105 80 41
60 77 86 97 82 74 50 2920 95 75 41
65 84 93 104 82 74 50 3160 90 70 41
70 90 101 114 101 91 60 4330 85 70 83
75 95 106 119 101 91 60 5310 90 75 83
80 100 111 124 106 96 65 7580 110 85 83
85 106 117 130 106 96 65 7990 100 80 83
90 112 123 136 106 96 65 9960 110 90 83
95 120 131 144 106 96 65 10500 105 85 83
100 125 138 153 114 102 65 13600 125 100 145
110 140 153 168 119 107 70 15000 105 80 145
120 155 168 185 139 127 90 21800 100 75 145
130 165 178 195 139 127 90 23700 90 70 145
CAD d
inch 		D
inch 		DB1
inch 		L
inch 		L1
inch 		L4
inch 		T
ft-lbs 		pW
psi 		pN
psi 		DG
mm 		TA
ft-lbs
  0.315 0.591 1.063 1.102 0.945 0.472 22 33333 17391 4 3
  0.354 0.630 1.102 1.220 1.063 0.551 25 24638 14493 4 3
  0.394 0.630 1.102 1.220 1.063 0.551 27 23188 14493 4 3
  0.433 0.709 1.260 1.220 1.063 0.551 38 26087 15942 4 3.7
  0.472 0.709 1.260 1.220 1.063 0.551 41 22464 15942 4 3.7
  0.512 0.906 1.496 1.220 1.063 0.551 45 21739 12319 4 3.7
  0.551 0.906 1.496 1.220 1.063 0.551 48 20290 12319 4 3.7
  0.591 0.945 1.732 1.654 1.417 0.630 81 26087 16667 6 13
  0.630 0.945 1.732 1.654 1.417 0.630 89 24638 16667 6 13
  0.669 1.024 1.850 1.732 1.496 0.709 122 27536 19565 6 13
  0.709 1.024 1.850 1.732 1.496 0.709 133 26087 19565 6 13
  0.748 1.063 1.890 1.732 1.496 0.709 140 24638 18116 6 13
  0.787 1.102 1.929 1.732 1.496 0.709 148 21739 16667 6 13
  0.866 1.260 2.087 2.008 1.772 0.984 170 16667 11594 6 13
  0.945 1.339 2.165 2.008 1.772 0.984 188 15217 10870 6 13
  0.984 1.339 2.165 2.008 1.772 0.984 188 14493 10870 6 13
  1.102 1.535 2.362 2.008 1.772 0.984 273 15942 11594 6 13
  1.181 1.614 2.441 2.008 1.772 0.984 350 18116 13043 6 13
  1.260 1.693 2.520 2.205 1.969 1.181 372 13768 10870 6 13
  1.378 1.850 2.677 2.205 1.969 1.181 546 17391 13043 6 13
  1.496 1.969 2.795 2.205 1.969 1.181 590 15942 12319 6 13
  1.575 2.087 2.913 2.283 2.047 1.260 701 15942 12319 6 13
  1.654 2.165 3.031 2.283 2.047 1.260 734 15217 11594 6 13
  1.772 2.323 3.346 2.835 2.520 1.575 1291 18841 14493 8 30
  1.890 2.441 3.425 2.835 2.520 1.575 1379 17391 13768 8 30
  1.969 2.559 3.583 3.228 2.913 1.969 1792 16667 13043 8 30
  2.165 2.795 3.858 3.228 2.913 1.969 1969 15217 11594 8 30
  2.362 3.031 4.094 3.228 2.913 1.969 2154 13768 10870 8 30
  2.559 3.307 4.331 3.228 2.913 1.969 2331 13043 10145 8 30
  2.756 3.543 4.685 3.976 3.583 2.362 3194 12319 10145 10 61
  2.953 3.740 4.961 3.976 3.583 2.362 3917 13043 10870 10 61
  3.150 3.937 5.157 4.173 3.780 2.559 5591 15942 12319 10 61
  3.346 4.173 5.394 4.173 3.780 2.559 5893 14493 11594 10 61
  3.543 4.409 5.630 4.173 3.780 2.559 7346 15942 13043 10 61
  3.740 4.724 6.024 4.173 3.780 2.559 7745 15217 12319 10 61
  3.937 4.921 6.378 4.488 4.016 2.559 10031 18116 14493 12 107
  4.331 5.512 6.969 4.685 4.213 2.756 11064 15217 11594 12 107
  4.724 6.102 7.677 5.472 5.000 3.543 16079 14493 10870 12 107
  5.118 6.496 8.071 5.472 5.000 3.543 17480 13043 10145 12 107

Bilder & Zeichnungen

Maßzeichnung Maßzeichnung

Produkteigenschaften



Besonders klein bauender selbstzentrierender Spannsatz ohne Axialverschiebung. Da die Spannschrauben außerhalb der eigentlichen Spannstelle liegen und die Pressungen relativ gering sind, kann die Nabe ökonomisch klein gestaltet werden.

Erläuterungen

  • L = Einbaulänge maximal
  • L1 = Einbaulänge mind. (ohne Schrauben)
  • L3 = Klemmlänge
  • L4 = Einbaulänge bis Bund
  • D1 = Außendurchmesser Bund
  • d1 = Lochkreis-Durchmesser
  • d = Innendurchmesser
  • D = Außendurchmesser
  • D3 = Außendurchmesser Bund

RINGFEDER® Spannsätze – Wie werden sie eingesetzt?

Erfahren Sie mehr über Anwendung und Funktion unserer hochwertigen, leistungsstarken RINGFEDER® Spannsätze in unserem kurzen Video.

Weitere Videos
RINGFEDER® Spannsätze – Wie werden sie eingesetzt?

Downloads
Product Paper RINGFEDER® Spannsätze

Product Paper RINGFEDER® Spannsätze

EN Englisch DE Deutsch
Tech Paper Spannsätze RINGFEDER® RfN 7110

Tech Paper Spannsätze RINGFEDER® RfN 7110

EN Englisch DE Deutsch
Betriebsanleitung Spannsätze RINGFEDER® RfN 7110

Betriebsanleitung Spannsätze RINGFEDER® RfN 7110

DE Deutsch EN Englisch

Weitere Downloads einschließlich Zertifikate, Betriebsanleitungen und Produktbilder stehen Ihnen in unserem Download Center zur Verfügung:

Downloads
