Stahllamellenkupplungen TND OCO
Standardnaben mit offenem Flansch, zweigelenkig, mit Zwischenstück, Welle-Nabe-Verbindung durch Passfeder nach DIN 6885-1
- 4 Baugrößen
- Max. Bohrungsdurchmesser d: 32-65 mm
- Max. Außendurchmesser D1: 70,5-140,5 mm
- Nabenabstand E: 31,2-55 mm
- Gesamtlänge L: 110-175 mm
- Drehzahl nmax: 4.600-8.400 1/min
- Drehmoment TKN: 170-1.750 Nm
Produkteigenschaften
Ihre Vorteile

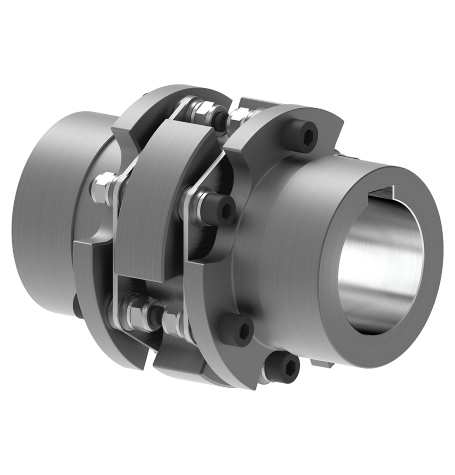

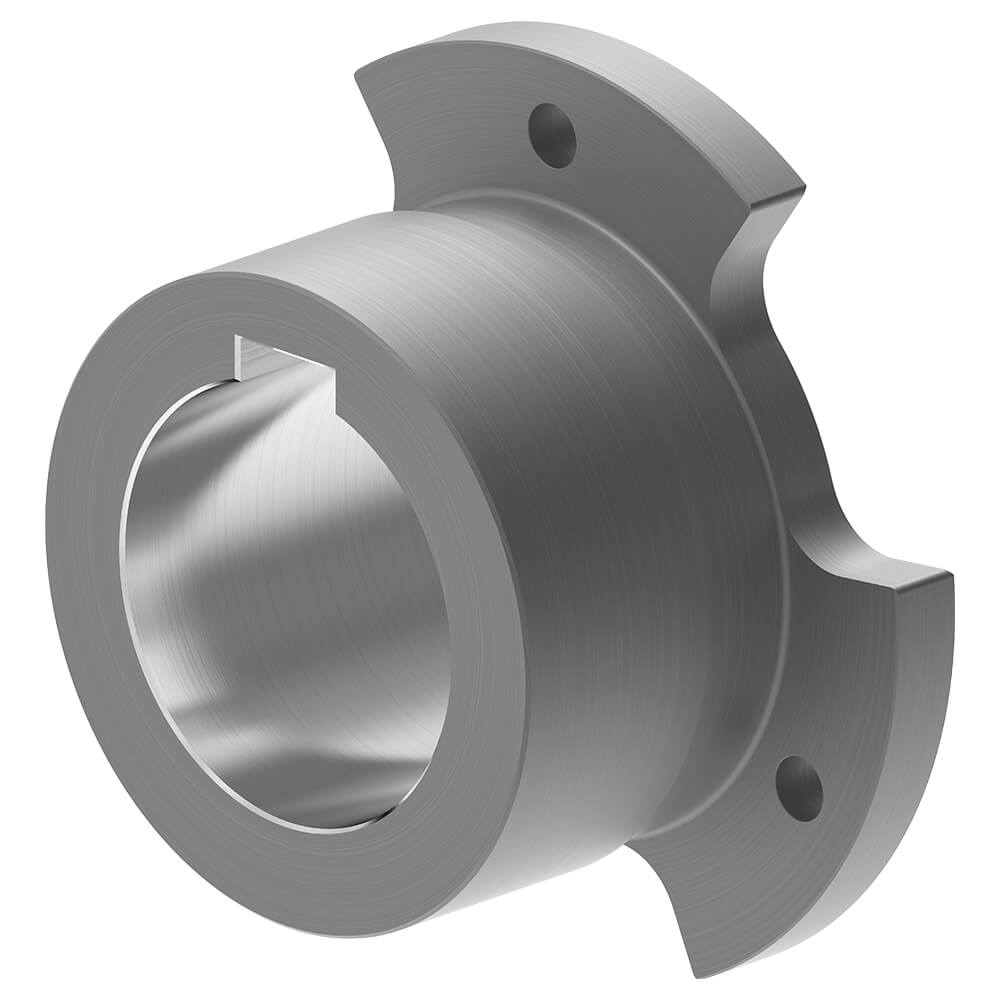

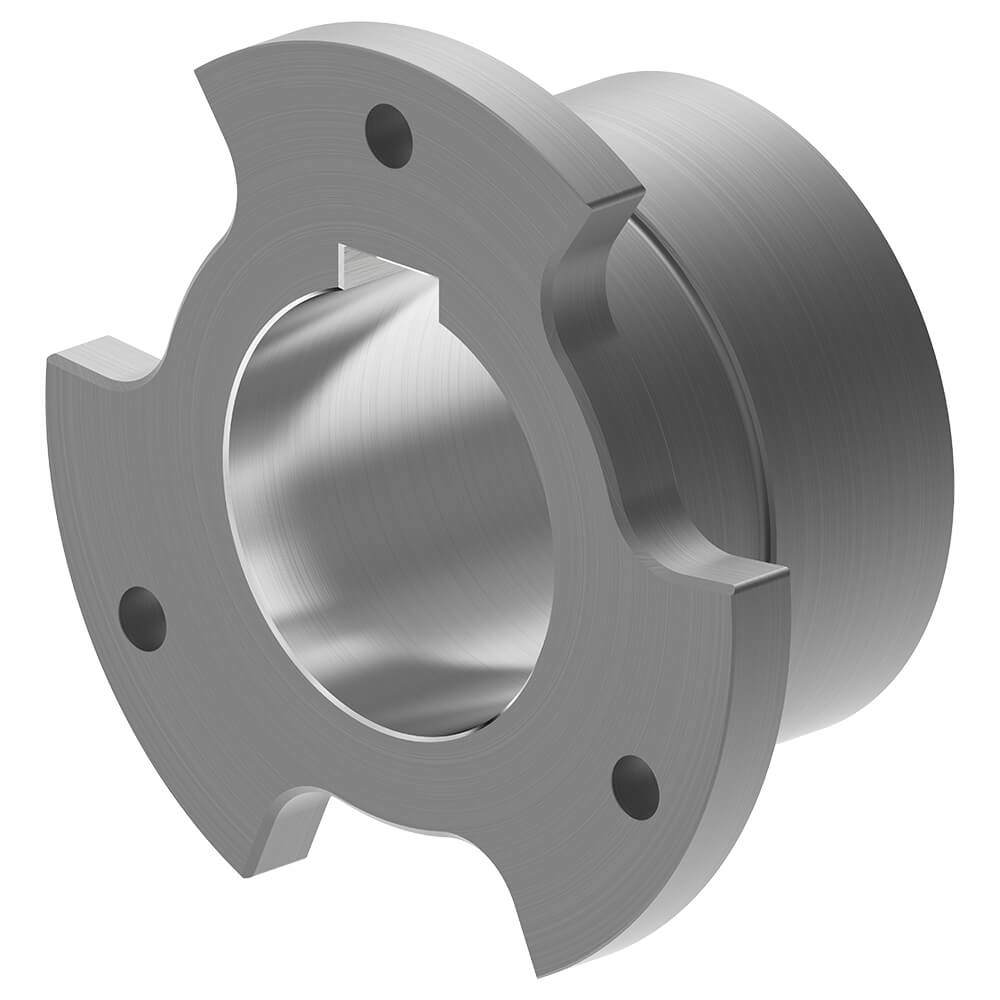

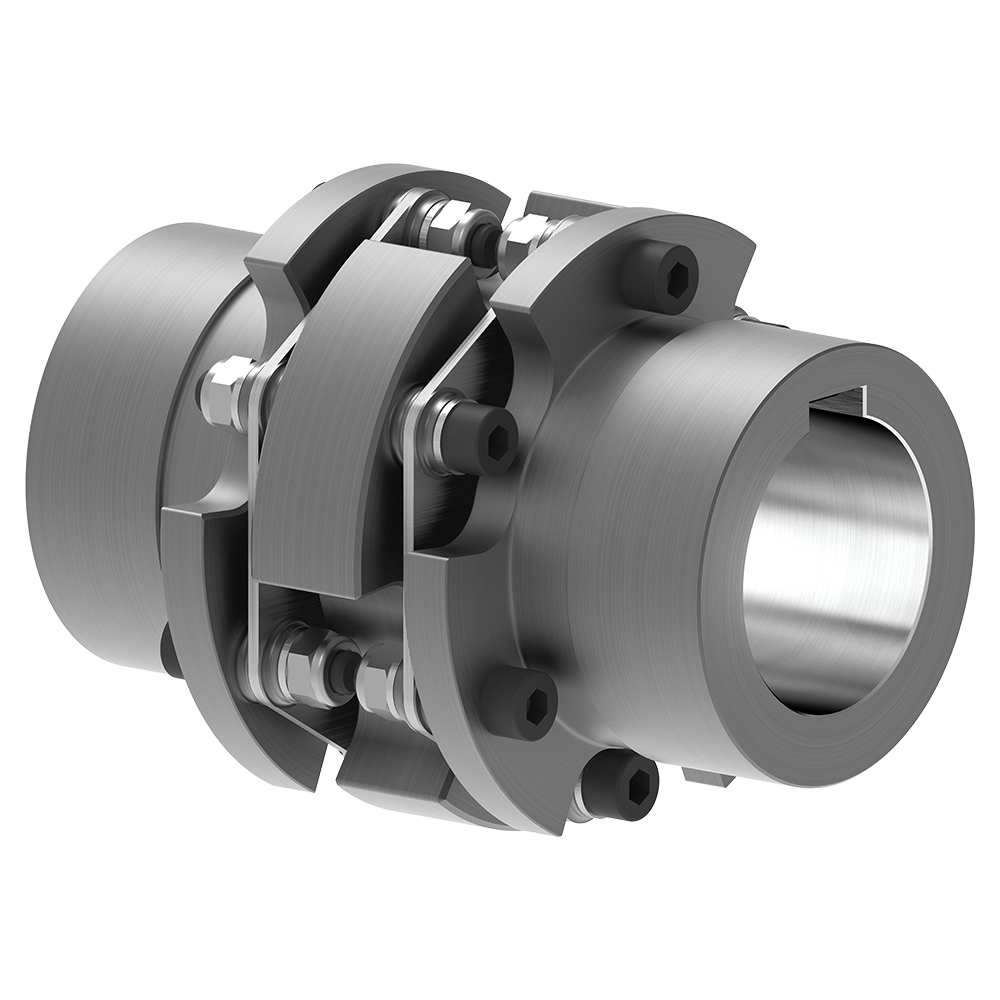

Die Ausführung RINGFEDER® TND OCO ist eine drehsteife, spielfreie Stahllamellenkupplung bestehend aus zwei Naben mit offenem Flansch O, verbunden mit einem radial aus- und einbaubaren Kompakt-Zwischenstück C. Über hochfeste Schrauben wird je ein Lamellenpaket wechselseitig mit dem Zwischenstück und einer Nabe verbunden, wodurch die Funktion eines doppelkardanischen Systems erreicht wird.
Je nach Kupplungsgröße stehen zwei unterschiedliche Lamellenpakete zur Auswahl:
- Ausführung HD (= High Deflection) für gesteigertes Verlagerungsvermögen bei auftretenden Wellenversätzen.
- Ausführung HT (= High Torque) mit größerer Leistungsdichte bei höheren Anforderungen an das zu übertragende Drehmoment.
Die zweigelenkige Bauweise mit zwei Lamellenpaketen gleicht bei minimalem axialem Platzbedarf winklige, axiale und radiale Wellenversätze aus.
Die Stahllamellenkupplungen der Ausführung RINGFEDER® TND OCO überzeugen insbesondere durch folgende Eigenschaften:
- Absolut spiel- und wartungsfrei
- Hocheffektiver Ausgleich von winkligem, axialem und radialem Wellenversatz
- Drehstarr mit hoher Torsionssteifigkeit
- Geringe Rückstellkräfte bei Wellenversatz durch optimale Lamellenpaketgestaltung
- Minimaler Wellenabstand bei Standardnaben

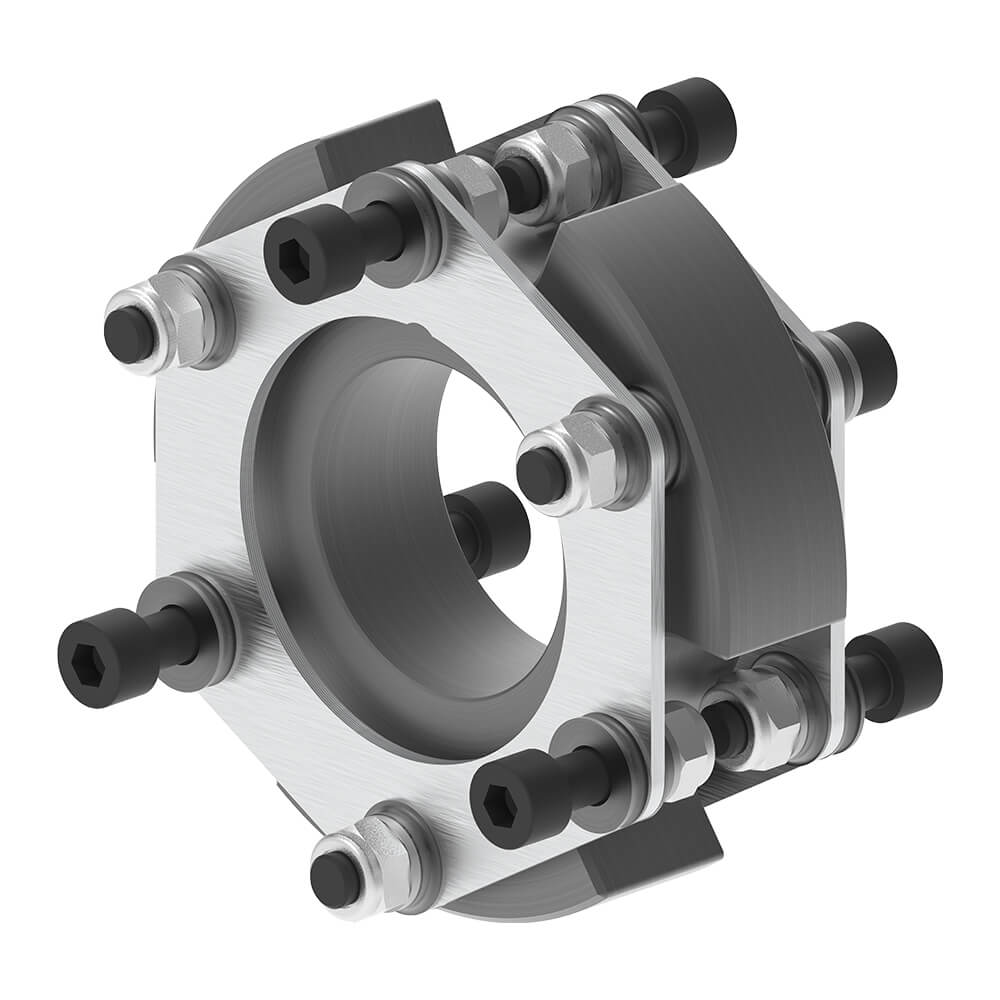

- Radial aus- und einbaubares Kompakt-Zwischenstück
- Bohrungsdurchmesser d1/2 bis 65 mm
- Drehmomentbereich TKN bis 1.750 Nm / Tkmax bis 3.000 Nm
- Drehzahlen in Abhängigkeit der Zwischenstücklänge nmax bis 8.400 1/min
- Effiziente Umsetzung kundenspezifischer Lösungen zu kurzen Lieferzeiten dank modularem Aufbau
ATEX-Konformität
Für maximale Sicherheit in explosionsgefährdeten Bereichen können RINGFEDER® Stahllamellenkupplungen im Bedarfsfall selbstverständlich ATEX-konform gemäß Produktrichtlinie 2014/34/EU sowie DIN EN ISO 80079-36:2016 geliefert werden.
Haupteinsatzgebiete

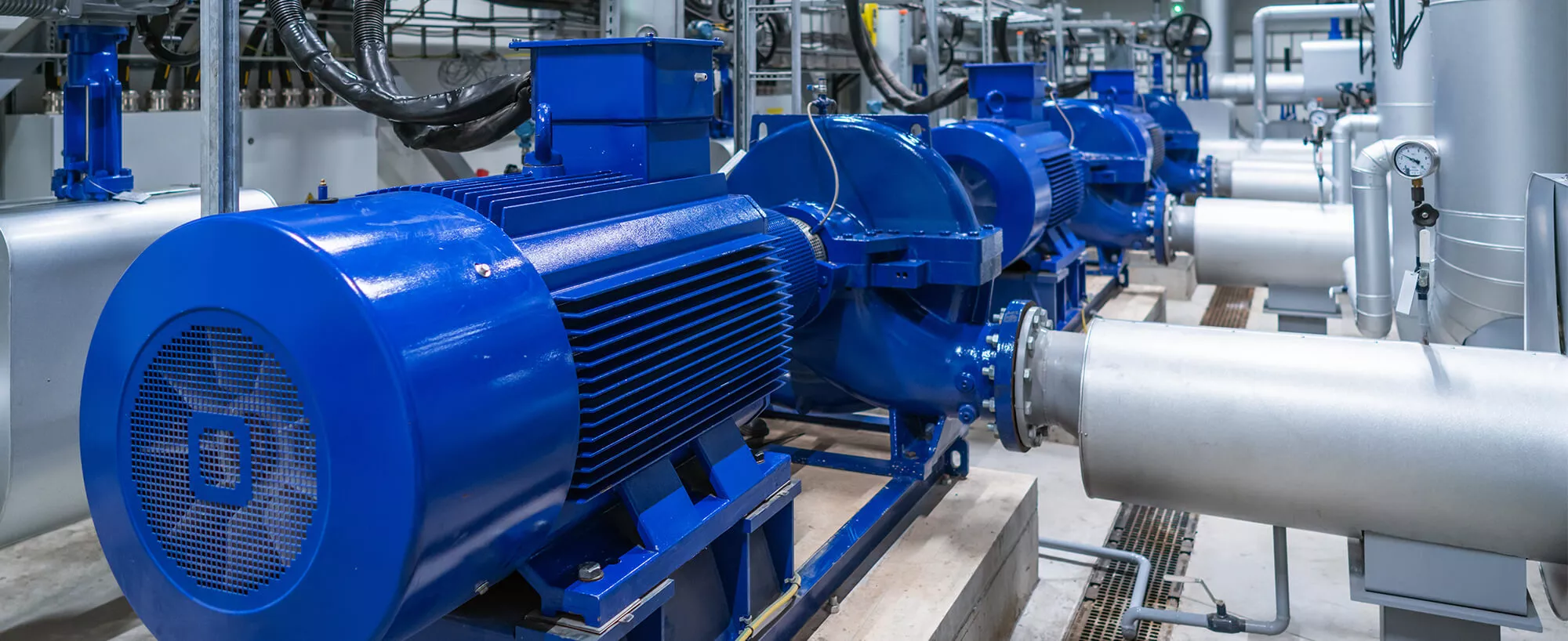

- Pumpen
- Lüfter
- Kompressoren
- Generator- und Turbinenantriebe
- Axial- und Radialgebläse
- Papier- und Druckmaschinen
- Mischer und Rührwerke
- Extruder
- Hub- und Fahrwerke
- Schiffsantriebe
- Wasserschneckenantriebe
Technische Hinweise
- Ohne weitere Angaben liefern wir standardmäßig: Bohrungstoleranz H7; Passfedernut nach DIN 6885-1; Nutbreitentoleranz P9; Stellschraube je Nabe.
- Ab einer Umfangsgeschwindigkeit von 30 m/s wird ein separates Auswuchten der einzelnen Kupplungsteile empfohlen.
- Ohne weitere Hinweise zum Auswuchten erfolgt die Wuchtung der Kupplungsteile einzeln gemäß DIN 21940-11 in Güte G 6,3 bei 1.500 1/min. Die Naben werden Halbkeil (vor dem Nuten), das Zwischenstück ohne angeschraubte Lamellenpakete ausgewuchtet.
- Verschraubung der Lamellenpakete mittels Innensechskantschrauben (Kupplungsgröße 47-98).
Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten Product Paper Stahllamellenkupplungen RINGFEDER® TND und Tech Paper Stahllamellenkupplungen RINGFEDER® TND OCO.

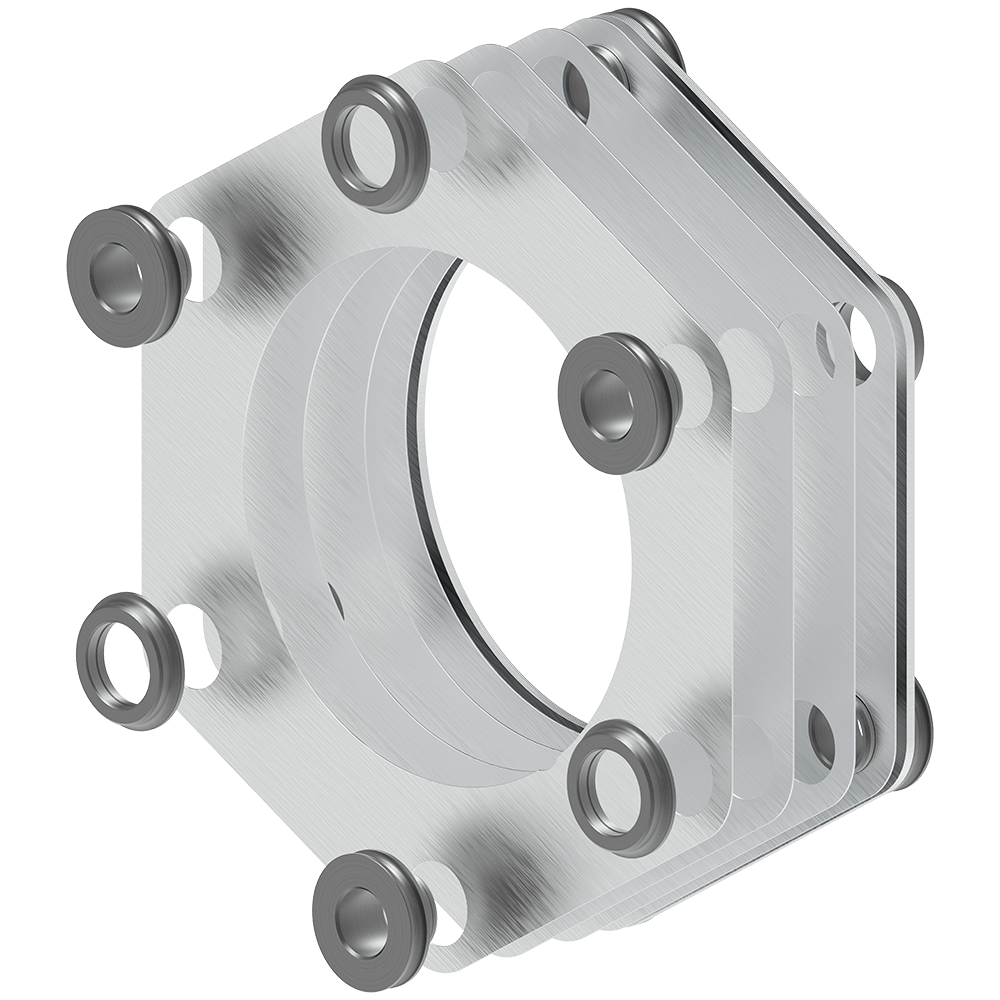

Hochwertige Lamellenpakete
Das charakteristische und funktionale Herzstück der leistungsstarken Stahllamellenkupplungen der Baureihe RINGFEDER® TND bilden auf Basis eingehender FEM-Analysen entwickelte Lamellenpakete. Diese bestehen aus mehreren ringförmigen, biegeelastischen Einzellamellen aus rostfreiem Federstahl, die mittels exakter Präzisionsbuchsen zu einer kompakten Einheit verbunden sind. Hochbelastbare Schrauben verbinden die Lamellenpakete wechselseitig, ggf. über eingesetzte Zwischenstücke, mit den Kupplungsnaben, sodass die auf Zug und Druck beanspruchten Stahllamellen das erforderliche Drehmoment zuverlässig, präzise und sicher übertragen. Zugleich wird so das notwendige Verlagerungsvermögen bei winkligen, axialen und, je nach Kupplungsausführung, auch radialen Wellenversätzen bei minimalen Rückstellkräften erreicht.

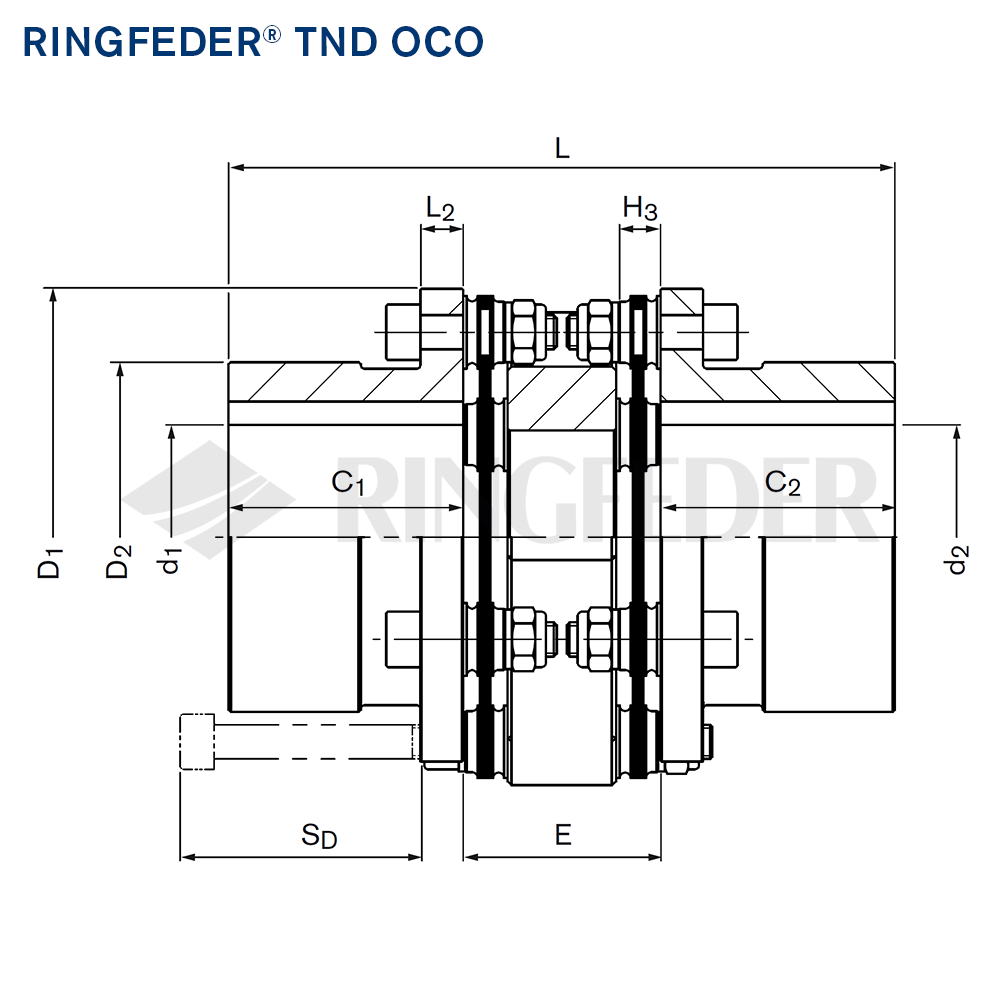

Technische Daten & CAD-Modelle
| CAD |
Größe/Size
|
TKN HD
Nm |
TKN HT
Nm |
nmax
1/min |
dpre
mm |
d1kmax
mm |
d2kmax
mm |
C1
mm |
C2
mm |
E
mm |
H3
mm |
D1 mm |
D2
mm |
L2
mm |
L
mm |
SD
mm |
nSc
Stück |
Gwsb
kg |
Jsb
10-3kgm2 |
CTdynHD
106Nm/rad |
CTdynHT
106Nm/rad |
ΔKaHD
mm |
ΔKaHT
mm |
ΔKwHD
° |
ΔKwHT
° |
ΔKrHD
mm |
ΔKrHT
mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 47 | 170 | 230 | 8400 | 10 | 32 | 32 | 39,5 | 39,5 | 31,2 | 7,5 | 70,5 | 47 | 5 | 110 | 24 | 6 | 1,6 | 0,71 | 0,084 | 0,089 | 0,9 | 0,5 | 2 | 1,4 | 0,3 | 0,2 | |
| 63 | 320 | 420 | 6800 | 14 | 42 | 42 | 45 | 45 | 38 | 9 | 88 | 62,5 | 8 | 128 | 32 | 6 | 3,1 | 2,2 | 0,136 | 0,151 | 0,8 | 0,7 | 2 | 1,4 | 0,4 | 0,3 | |
| 82 | 750 | 1050 | 5400 | 15 | 55 | 55 | 55 | 55 | 46,5 | 10,5 | 116 | 82 | 10 | 156,5 | 40 | 6 | 6,7 | 8 | 0,309 | 0,360 | 1,4 | 0,6 | 2 | 1,4 | 0,5 | 0,4 | |
| 98 | 1350 | 1750 | 4600 | 19 | 65 | 65 | 60 | 60 | 55 | 12 | 140,5 | 98 | 11 | 175 | 47 | 6 | 10,3 | 18 | 0,569 | 0,607 | 2 | 1 | 2 | 1,4 | 0,7 | 0,5 |
| CAD |
Größe/Size |
TKN HD ft-lbs |
TKN HT ft-lbs |
nmax rpm |
dpre inch |
d1kmax inch |
d2kmax inch |
C1 inch |
C2 inch |
E inch |
H3 inch |
D1 inch |
D2 inch |
L2 inch |
L inch |
SD inch |
nSc pcs. |
Gwsb lbs |
Jsb lbs-in2 |
CTdynHD 106ft-lbs/rad |
CTdynHT 106ft-lbs/rad |
ΔKaHD inch |
ΔKaHT inch |
ΔKwHD ° |
ΔKwHT ° |
ΔKrHD inch |
ΔKrHT inch |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 47 | 125.387 | 169.641 | 8400 | 0.394 | 1.260 | 1.260 | 1.555 | 1.555 | 1.228 | 0.295 | 2.776 | 1.850 | 0.197 | 4.331 | 0.945 | 6 | 3.527 | 2.426 | 0.062 | 0.066 | 0.035 | 0.020 | 0.079 | 0.055 | 0.012 | 0.008 | |
| 63 | 236.022 | 309.779 | 6800 | 0.551 | 1.654 | 1.654 | 1.772 | 1.772 | 1.496 | 0.354 | 3.465 | 2.461 | 0.315 | 5.039 | 1.260 | 6 | 6.834 | 7.517 | 0.100 | 0.111 | 0.031 | 0.028 | 0.079 | 0.055 | 0.016 | 0.012 | |
| 82 | 553.178 | 774.449 | 5400 | 0.591 | 2.165 | 2.165 | 2.165 | 2.165 | 1.831 | 0.413 | 4.567 | 3.228 | 0.394 | 6.161 | 1.575 | 6 | 14.771 | 27.336 | 0.228 | 0.265 | 0.055 | 0.024 | 0.079 | 0.055 | 0.020 | 0.016 | |
| 98 | 995.720 | 1290.748 | 4600 | 0.748 | 2.559 | 2.559 | 2.362 | 2.362 | 2.165 | 0.472 | 5.531 | 3.858 | 0.433 | 6.890 | 1.850 | 6 | 22.708 | 61.506 | 0.420 | 0.447 | 0.079 | 0.039 | 0.079 | 0.055 | 0.028 | 0.020 |
Bilder & Zeichnungen

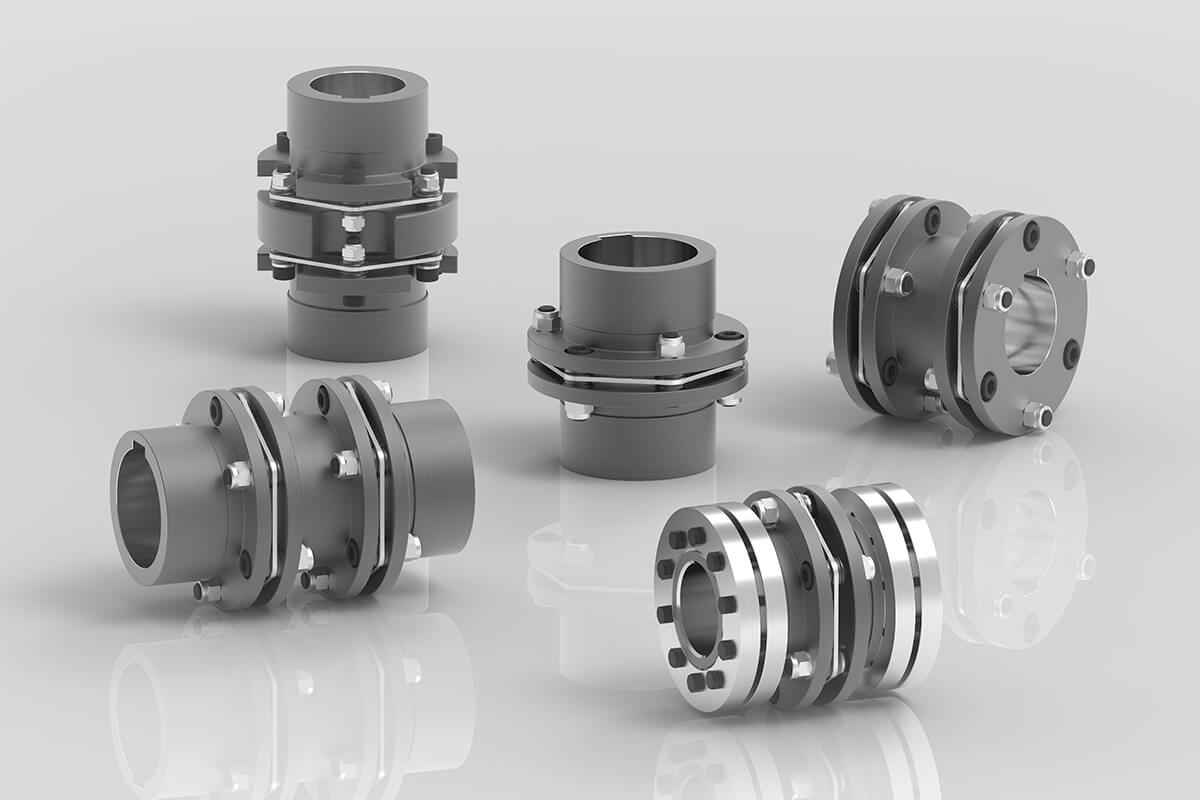

Intelligentes Baukastensystem
Dank des modularen Aufbaus der Baureihe RINGFEDER® TND und des damit einhergehenden hochflexiblen Baukastensystems, bestehend aus verschiedenen Lamellenpaketausführungen, Nabentypen, Befestigungsmöglichkeiten sowie Zwischenstückarten und -längen, steht Ihnen stets eine für Ihren individuellen Einsatzfall optimal geeignete Kupplungsvariante zur Verfügung. Auch spezifische Sonderlösungen können so im konkreten Bedarfsfall zu kurzen Lieferzeiten realisiert werden. Beispielsweise sind neben anderen Nabenkonstellationen und dem Ersetzen von Naben durch Anschlussflansche auch funktionale Ergänzungen in Form von Bremsscheiben oder -trommeln sowie Auffangvorrichtungen möglich.
