Stahllamellenkupplungen TND VDV | RINGFEDER®

Invertierte Naben, zweigelenkig, mit Zwischenstück, Welle-Nabe-Verbindung durch Passfeder nach DIN 6885-1

  • 9 Baugrößen
  • Max. Bohrungsdurchmesser d: 25-120 mm
  • Max. Außendurchmesser D1: 70,5-345 mm
  • Nabenabstand E: 60-300 mm
  • Gesamtlänge L: 70-352 mm
  • Drehzahl nmax: 2.500-12.200 1/min
  • Drehmoment TKN: 170-44.000 Nm

Anfrage
Daten & CAD
Downloads

Produkteigenschaften

Ihre Vorteile

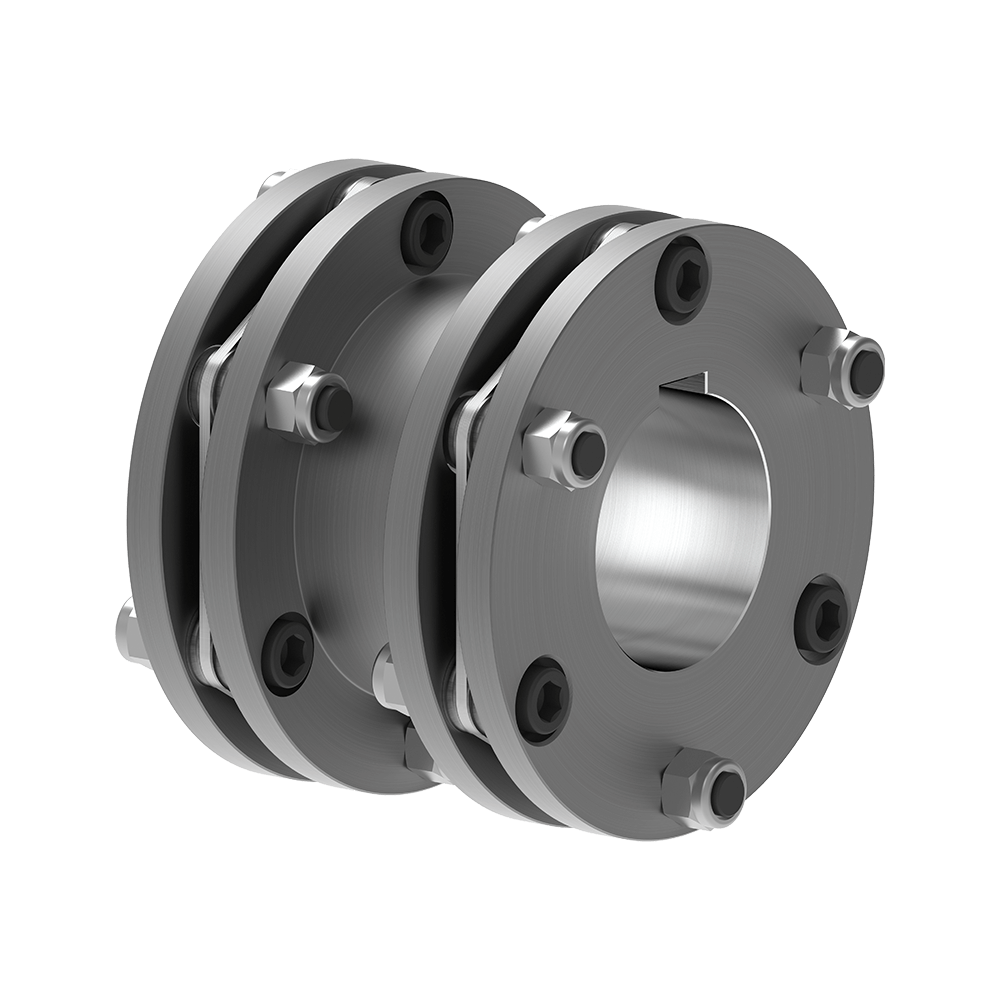

Die Ausführung RINGFEDER® TND VDV ist eine drehsteife, spielfreie Stahllamellenkupplung bestehend aus zwei invertierten Naben V, verbunden mit einem Zwischenstück D in standardisierter Länge. Über hochfeste Schrauben wird je ein Lamellenpaket wechselseitig mit dem Zwischenstück und einer Nabe verbunden, wodurch die Funktion eines doppelkardanischen Systems erreicht wird.

Je nach Kupplungsgröße stehen zwei unterschiedliche Lamellenpakete zur Auswahl:

  • Ausführung HD (= High Deflection) für gesteigertes Verlagerungsvermögen bei auftretenden Wellenversätzen.
  • Ausführung HT (= High Torque) mit größerer Leistungsdichte bei höheren Anforde­rungen an das zu übertragende Drehmoment.

Die zweigelenkige Bauweise mit zwei Lamellenpaketen gleicht winklige, axiale sowie durch die Zwischenstücklänge einstellbare radiale Wellenversätze aus. Bei Verwendung der Standardzwischenstücke wird der größtmögliche Lamellenpaketabstand und somit der größtmögliche Radialversatz bei minimalem Abstand der zu verbindenden Wellen realisiert.



Die Stahllamellenkupplungen der Ausführung RINGFEDER® TND VDV überzeugen insbesondere durch folgende Eigenschaften:

  • Absolut spiel- und wartungsfrei
  • Hocheffektiver Ausgleich von winkligem, axialem und radialem Wellenversatz
  • Drehstarr mit hoher Torsionssteifigkeit
  • Geringe Rückstellkräfte bei Wellenversatz durch optimale Lamellenpaketgestaltung
  • Überbrückung großer Wellenabstände mithilfe von Zwischenstücken in diversen Standardlängen
  • Maximaler Radialversatz bei minimalem Wellenabstand
  • Bohrungsdurchmesser d1/2 bis 120 mm
  • Drehmomentbereich TKN bis 44.000 Nm / Tkmax bis 77.000 Nm
  • Drehzahlen in Abhängigkeit der Zwischenstücklänge nmax bis 12.200 1/min
  • Effiziente Umsetzung kundenspezifischer Lösungen zu kurzen Lieferzeiten dank modularem Aufbau



ATEX-Konformität

Für maximale Sicherheit in explosionsgefährdeten Bereichen können RINGFEDER® Stahllamellenkupplungen im Bedarfsfall selbstverständlich ATEX-konform gemäß Produktrichtlinie 2014/34/EU sowie DIN EN ISO 80079-36:2016 geliefert werden.



Haupteinsatzgebiete

  • Pumpen
  • Lüfter
  • Kompressoren
  • Generator- und Turbinenantriebe
  • Axial- und Radialgebläse
  • Papier- und Druckmaschinen
  • Mischer und Rührwerke
  • Extruder
  • Hub- und Fahrwerke
  • Schiffsantriebe
  • Wasserschneckenantriebe



Technische Hinweise

  • Ohne weitere Angaben liefern wir standardmäßig: Bohrungstoleranz H7; Passfedernut nach DIN 6885-1; Nutbreitentoleranz P9.
  • Ab einer Umfangsgeschwindigkeit von 30 m/s wird ein separates Auswuchten der einzelnen Kupplungsteile empfohlen.
  • Ohne weitere Hinweise zum Auswuchten erfolgt die Wuchtung der Kupplungsteile einzeln gemäß DIN 21940-11 in Güte G 6,3 bei 1.500 1/min. Die Naben werden Halbkeil (vor dem Nuten), das Zwischenstück ohne angeschraubte Lamellenpakete ausgewuchtet.
  • Verschraubung der Lamellenpakete mittels Innensechskantschrauben (Kupplungsgröße 47-141) oder Außensechskantschrauben (Kupplungsgröße 169-254).

Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten Product Paper Stahllamellen­kupplungen RINGFEDER® TND und Tech Paper Stahllamellen­kupplungen RINGFEDER® TND VDV.

Stahllamellenkupplungen TND: Hochwertige Lamellenpakete | RINGFEDER®

Hochwertige Lamellenpakete

Das charakteristische und funktionale Herzstück der leistungsstarken Stahllamellenkupplungen der Baureihe RINGFEDER® TND bilden auf Basis eingehender FEM-Analysen entwickelte Lamellenpakete. Diese bestehen aus mehreren ringförmigen, biegeelastischen Einzellamellen aus rostfreiem Federstahl, die mittels exakter Präzisionsbuchsen zu einer kompakten Einheit verbunden sind. Hochbelastbare Schrauben verbinden die Lamellenpakete wechselseitig, ggf. über eingesetzte Zwischenstücke, mit den Kupplungsnaben, sodass die auf Zug und Druck beanspruchten Stahllamellen das erforderliche Drehmoment zuverlässig, präzise und sicher übertragen. Zugleich wird so das notwendige Verlagerungsvermögen bei winkligen, axialen und, je nach Kupplungsausführung, auch radialen Wellenversätzen bei minimalen Rückstellkräften erreicht.

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
Größe/Size
TKN HD
Nm
TKN HT
Nm
nmax
1/min
dpre
mm
d1kmax
mm
d2kmax
mm
C1
mm
C2
mm
EI1
mm
E
mm
H3
mm

D1


mm
D4
mm
L2
mm
L
mm
SB
mm
SD
mm
nSc
Stück
Gwsb
kg
Jsb
10-3kgm2
CTdynHD
106Nm/rad
CTdynHT
106Nm/rad
ΔKaHD
mm
ΔKaHT
mm
ΔKwHD
°
ΔKwHT
°
ΔKrHD
mm
ΔKrHT
mm
47 170 230 12200 10 25 25 33 33 4 60 7,5 70,5 37 5 70 7 24 6 1,2 0,6 0,071 0,075 1 0,6 2 1,4 0,8 0,6
47 170 230 12200 10 25 25 39,5 39,5 31 100 7,5 70,5 37 5 110 7 24 6 1,4 0,66 0,059 0,062 1 0,6 2 1,4 1,5 1,1
63 320 420 9900 14 32 32 41 41 4 70 9 88 48 8 86 9 32 6 2,4 2,04 0,126 0,139 1 0,8 2 1,4 1 0,7
63 320 420 9900 14 32 32 45 45 6 80 9 88 48 8 96 9 32 6 2,5 2,08 0,126 0,139 1 0,8 2 1,4 1,1 0,8
82 750 1050 7500 15 44 44 55 55 10 100 10,5 116 64 10 120 11 40 6 5,7 7,90 0,271 0,308 1,4 0,8 2 1,4 1,4 1,1
82 750 1050 7500 15 44 44 55 55 50 140 10,5 116 64 10 160 11 40 6 6 8,32 0,246 0,277 1,4 0,8 2 1,4 2,1 1,5
98 1350 1750 6200 19 50 50 59 59 4 100 12 140,5 77 11 122 15 47 6 8,8 18,36 0,513 0,543 2 1,2 2 1,4 1,5 1
98 1350 1750 6200 19 50 50 60 60 42 140 12 140,5 77 11 162 15 47 6 9,2 19,22 0,469 0,494 2 1,2 2 1,4 2,1 1,5
118 2400 3000 5250 25 60 60 60 60 4 100 13 166,5 90,5 12 124 17 55 6 13,1 39,38 0,914 0,948 2,4 1,6 2 1,4 1,4 1
118 2400 3000 5250 25 60 60 75 75 14 140 13 166,5 90,5 12 164 17 55 6 13,8 41,44 0,855 0,884 2,4 1,6 2 1,4 2,1 1,5
141 4000 5200 4400 30 75 75 81 81 6 140 15 198,5 114 14 168 18 64 6 22,6 100,41 1,306 1,362 2,8 1,6 2 1,4 2 1,5
141 4000 5200 4400 30 75 75 90 90 28 180 15 198,5 114 14 208 18 64 6 24,7 105,33 1,229 1,279 2,8 1,6 2 1,4 2,7 2
169 6500 8500 3650 39 90 90 103 103 6 180 21 238 135 16 212 24 81 6 43,5 256,20 2,375 2,898 3 2,4 2 1,4 2,6 1,9
169 6500 8500 3650 39 90 90 125 125 32 250 21 238 135 16 282 24 81 6 46,2 273,61 2,231 2,686 3 2,4 2 1,4 3,8 2,7
205 21000 26000 2950 59 115 115 142 142 10 250 28 295 170 22 294 27 112 8 93,4 862,77 8,265 8,389 2,2 1,2 1 0,8 1,8 1,5
254 36000 44000 2500 79 120 120 146 146 10 250 32,5 345 180 26 302 29 133 8 132,8 1734,93 14,302 14,497 2,2 1,6 1 0,8 1,8 1,5
254 36000 44000 2500 79 120 120 171 171 10 300 32,5 345 180 26 352 29 133 8 136,6 1774,98 13,163 13,328 2,2 1,6 1 0,8 2,2 1,8
CAD Größe/Size
 		TKN HD
ft-lbs 		TKN HT
ft-lbs 		nmax
rpm 		dpre
inch 		d1kmax
inch 		d2kmax
inch 		C1
inch 		C2
inch 		EI1
inch 		E
inch 		H3
inch

D1


inch 		D4
inch 		L2
inch 		L
inch 		SB
inch 		SD
inch 		nSc
pcs. 		Gwsb
lbs 		Jsb
lbs-in2 		CTdynHD
106ft-lbs/rad 		CTdynHT
106ft-lbs/rad 		ΔKaHD
inch 		ΔKaHT
inch 		ΔKwHD
° 		ΔKwHT
° 		ΔKrHD
inch 		ΔKrHT
inch
  47 125.387 169.641 12200 0.394 0.984 0.984 1.299 1.299 0.157 2.362 0.295 2.776 1.457 0.197 2.756 0.276 0.945 6 2.646 2.050 0.052 0.055 0.039 0.024 0.079 0.055 0.031 0.024
  47 125.387 169.641 12200 0.394 0.984 0.984 1.555 1.555 1.220 3.937 0.295 2.776 1.457 0.197 4.331 0.276 0.945 6 3.086 2.255 0.044 0.046 0.039 0.024 0.079 0.055 0.059 0.043
  63 236.022 309.779 9900 0.551 1.260 1.260 1.614 1.614 0.157 2.756 0.354 3.465 1.890 0.315 3.386 0.354 1.260 6 5.291 6.971 0.052 0.055 0.039 0.031 0.079 0.055 0.039 0.028
  63 236.022 309.779 9900 0.551 1.260 1.260 1.772 1.772 0.236 3.150 0.354 3.465 1.890 0.315 3.780 0.354 1.260 6 5.512 7.107 0.093 0.103 0.039 0.031 0.079 0.055 0.043 0.031
  82 553.178 774.449 7500 0.591 1.732 1.732 2.165 2.165 0.394 3.937 0.413 4.567 2.520 0.394 4.724 0.433 1.575 6 12.566 26.994 0.200 0.227 0.055 0.031 0.079 0.055 0.055 0.043
  82 553.178 774.449 7500 0.591 1.732 1.732 2.165 2.165 1.969 5.512 0.413 4.567 2.520 0.394 6.299 0.433 1.575 6 13.228 28.429 0.181 0.204 0.055 0.031 0.079 0.055 0.083 0.059
  98 995.720 1290.748 6200 0.748 1.969 1.969 2.323 2.323 0.157 3.937 0.472 5.531 3.031 0.433 4.803 0.591 1.850 6 19.401 62.736 0.378 0.401 0.079 0.047 0.079 0.055 0.059 0.039
  98 995.720 1290.748 6200 0.748 1.969 1.969 2.362 2.362 1.654 5.512 0.472 5.531 3.031 0.433 6.378 0.591 1.850 6 20.283 65.675 0.346 0.364 0.079 0.047 0.079 0.055 0.083 0.059
  118 1770.168 2212.710 5250 0.984 2.362 2.362 2.362 2.362 0.157 3.937 0.512 6.555 3.563 0.472 4.882 0.669 2.165 6 28.881 134.561 0.674 0.699 0.094 0.063 0.079 0.055 0.055 0.039
  118 1770.168 2212.710 5250 0.984 2.362 2.362 2.953 2.953 0.551 5.512 0.512 6.555 3.563 0.472 6.457 0.669 2.165 6 30.424 141.600 0.631 0.652 0.094 0.063 0.079 0.055 0.083 0.059
  141 2950.280 3835.364 4400 1.181 2.953 2.953 3.189 3.189 0.236 5.512 0.591 7.815 4.488 0.551 6.614 0.709 2.520 6 49.825 343.101 0.963 1.005 0.110 0.063 0.079 0.055 0.079 0.059
  141 2950.280 3835.364 4400 1.181 2.953 2.953 3.543 3.543 1.102 7.087 0.591 7.815 4.488 0.551 8.189 0.709 2.520 6 54.454 359.913 0.907 0.943 0.110 0.063 0.079 0.055 0.106 0.079
  169 4794.205 6269.345 3650 1.535 3.543 3.543 4.055 4.055 0.236 7.087 0.827 9.370 5.315 0.630 8.346 0.945 3.189 6 95.901 875.435 1.752 2.138 0.118 0.094 0.079 0.055 0.102 0.075
  169 4794.205 6269.345 3650 1.535 3.543 3.543 4.921 4.921 1.260 9.843 0.827 9.370 5.315 0.630 11.102 0.945 3.189 6 101.854 934.925 1.646 1.981 0.118 0.094 0.079 0.055 0.150 0.106
  205 15488.970 19176.820 2950 2.323 4.528 4.528 5.591 5.591 0.394 9.843 1.102 11.614 6.693 0.866 11.575 1.063 4.409 8 205.912 2948.085 6.097 6.188 0.087 0.047 0.039 0.031 0.071 0.059
  254 26552.520 32453.080 2500 3.110 4.724 4.724 5.748 5.748 0.394 9.843 1.280 13.583 7.087 1.024 11.890 1.142 5.236 8 292.774 5928.256 10.550 10.693 0.087 0.063 0.039 0.031 0.071 0.059
  254 26552.520 32453.080 2500 3.110 4.724 4.724 6.732 6.732 0.394 11.811 1.280 13.583 7.087 1.024 13.858 1.142 5.236 8 301.152 6065.107 9.709 9.831 0.087 0.063 0.039 0.031 0.087 0.071

Bilder & Zeichnungen

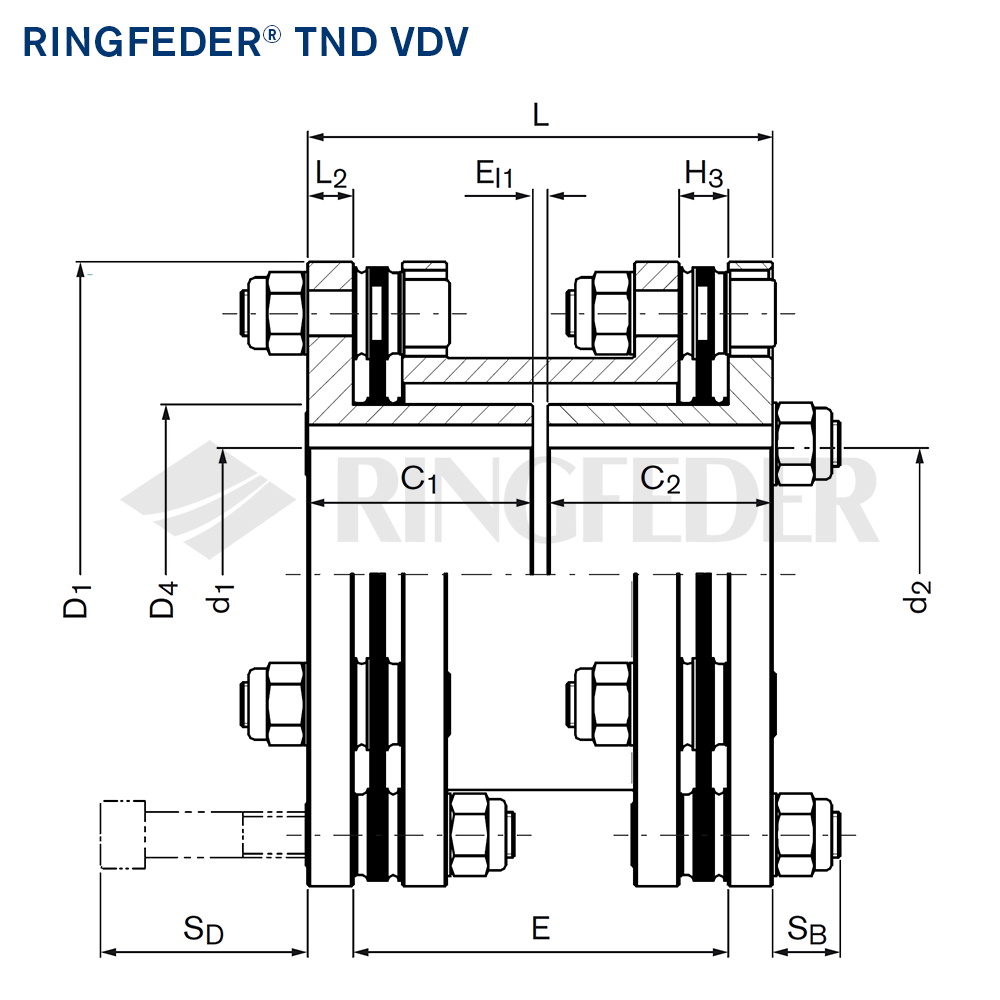

Maßzeichnung Maßzeichnung

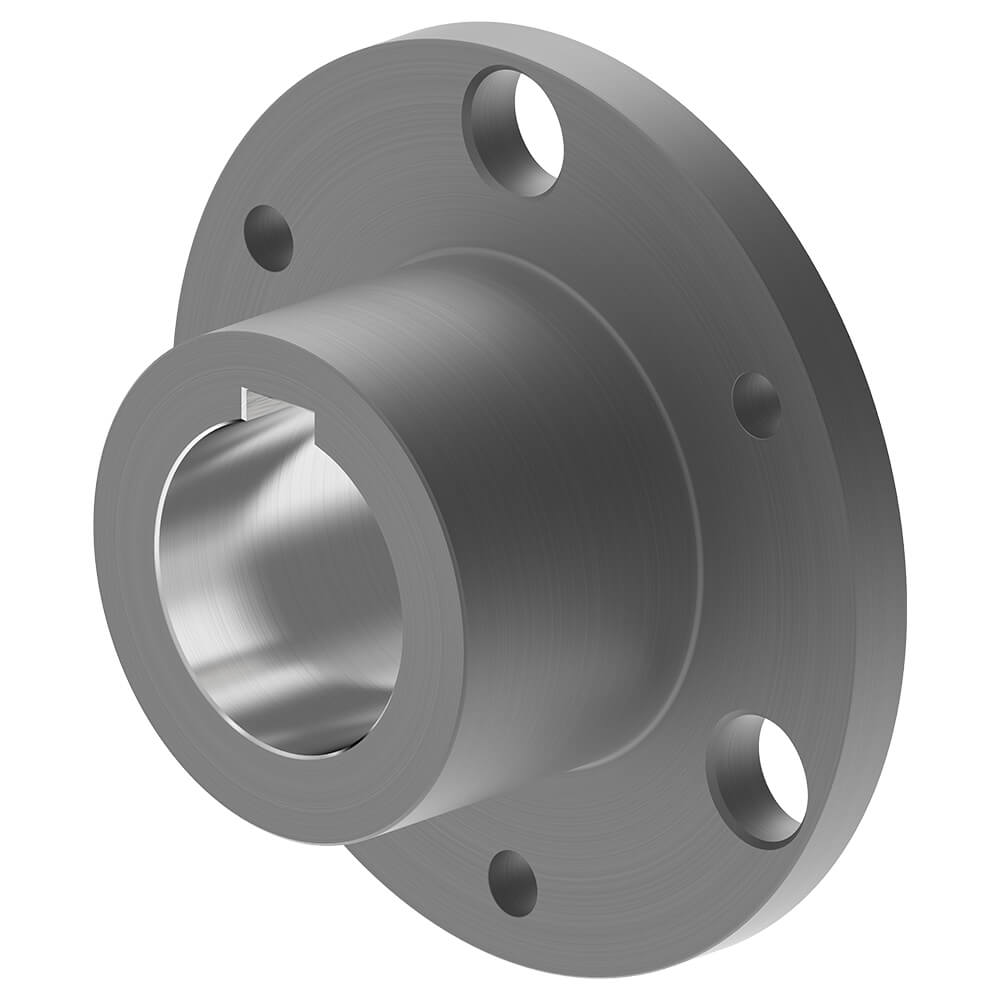

V-Nabe Vorderansicht V-Nabe Vorderansicht

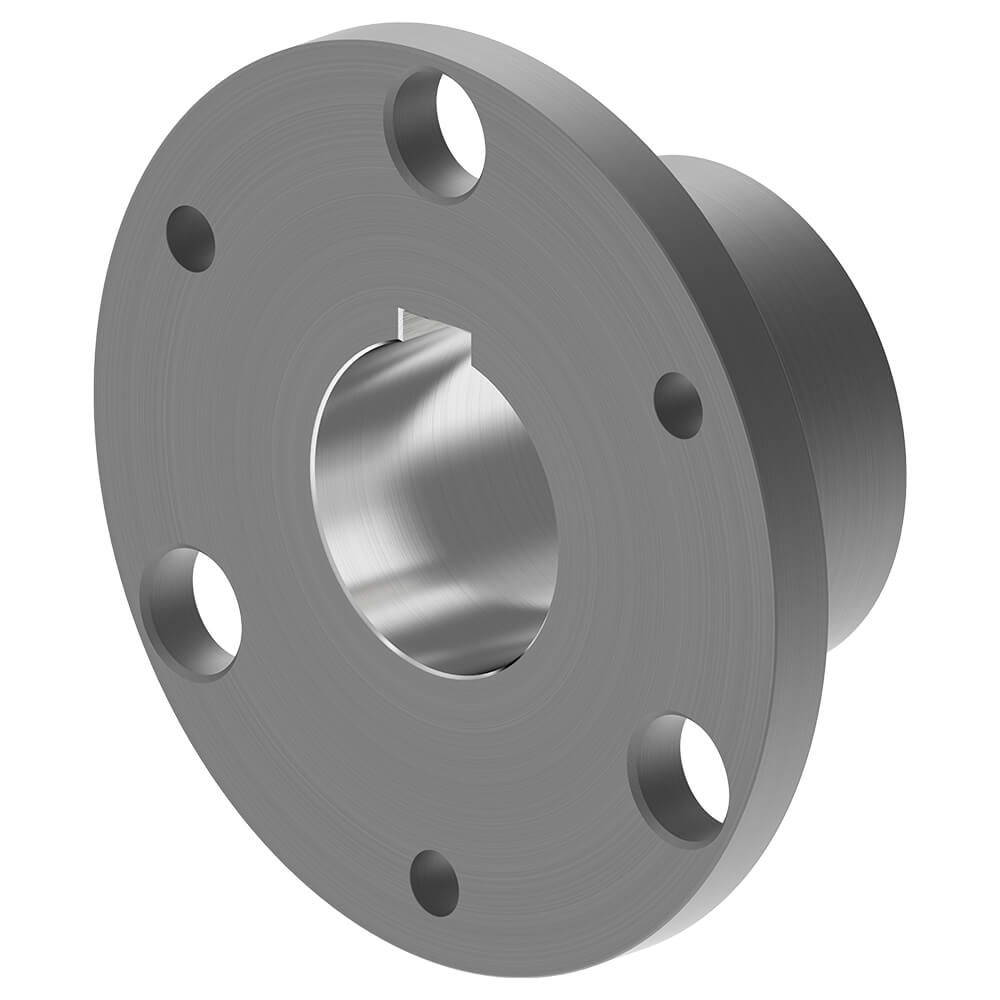

V-Nabe Rückansicht V-Nabe Rückansicht

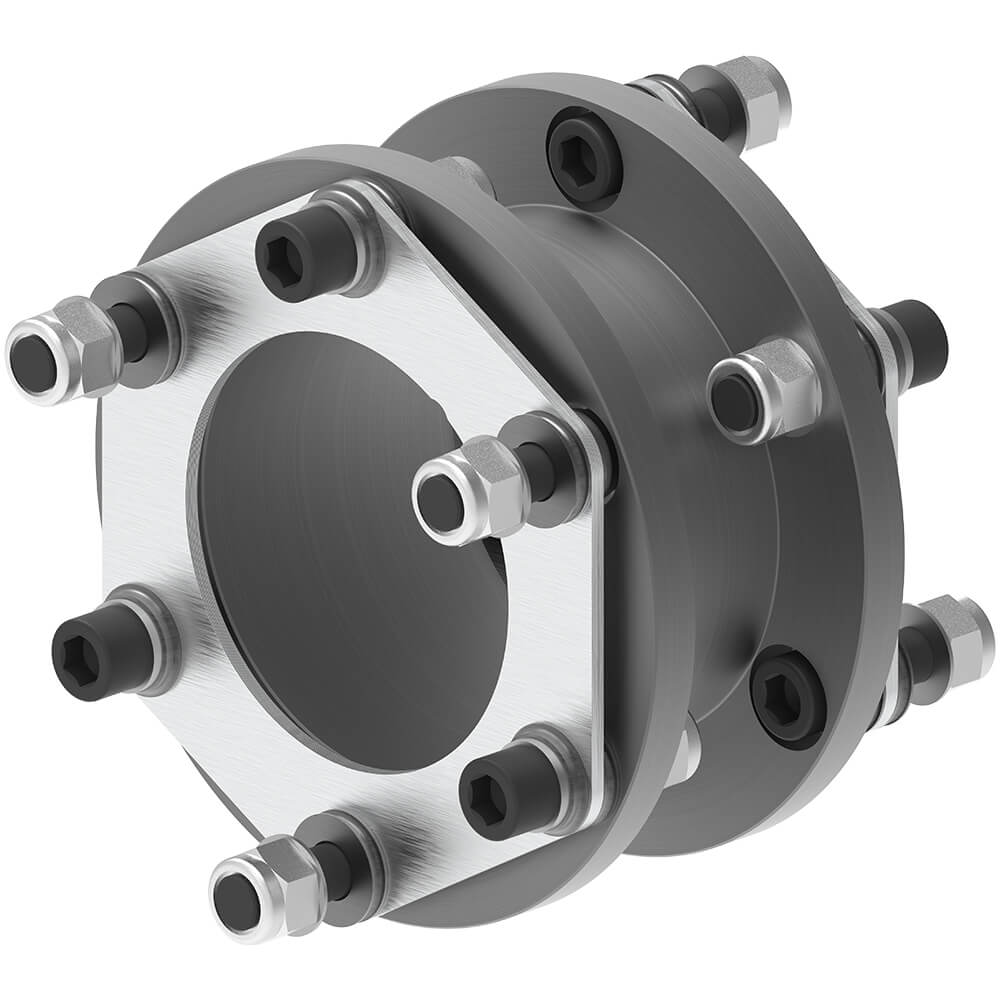

Zwischenstück D Zwischenstück D
Stahllamellenkupplungen TND: Intelligentes Baukastensystem für maximale Flexibilität | RINGFEDER®

Intelligentes Baukastensystem

Dank des modularen Aufbaus der Baureihe RINGFEDER® TND und des damit einhergehenden hochflexiblen Baukastensystems, bestehend aus verschiedenen Lamellenpaketausführungen, Nabentypen, Befestigungsmöglichkeiten sowie Zwischenstückarten und -längen, steht Ihnen stets eine für Ihren individuellen Einsatzfall optimal geeignete Kupplungsvariante zur Verfügung. Auch spezifische Sonderlösungen können so im konkreten Bedarfsfall zu kurzen Lieferzeiten realisiert werden. Beispielsweise sind neben anderen Nabenkonstellationen und dem Ersetzen von Naben durch Anschlussflansche auch funktionale Ergänzungen in Form von Bremsscheiben oder -trommeln sowie Auffangvorrichtungen möglich.

Downloads
Product Paper Stahllamellenkupplungen RINGFEDER® TND

Product Paper Stahllamellenkupplungen RINGFEDER® TND

EN Englisch DE Deutsch
Tech Paper Stahllamellenkupplungen RINGFEDER® TND VDV

Tech Paper Stahllamellenkupplungen RINGFEDER® TND VDV

EN Englisch DE Deutsch
RINGFEDER® Product Guide

RINGFEDER® Product Guide

DE Deutsch, EN Englisch

Weitere Downloads einschließlich Zertifikate, Betriebsanleitungen und Produktbilder stehen Ihnen in unserem Download Center zur Verfügung:
