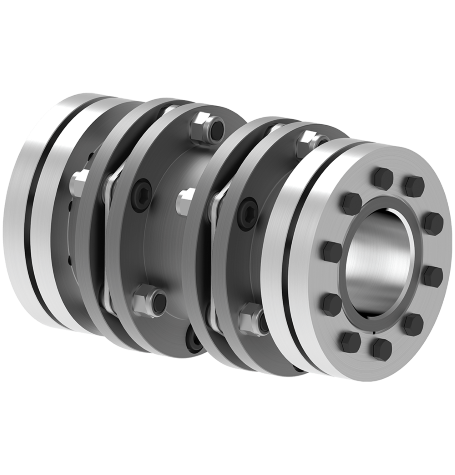

Stahllamellenkupplungen TND XDX | RINGFEDER®

Naben mit RINGFEDER® Schrumpfscheiben, zweigelenkig, mit Zwischenstück, Welle-Nabe-Verbindung durch Schrumpfscheibe

  • 7 Baugrößen
  • Bohrungsdurchmesser d: 38-160 mm
  • Max. Außendurchmesser D1: 116-345 mm
  • Nabenabstand E: 100-300 mm
  • Gesamtlänge L: 210-700 mm
  • Drehzahl nmax: 2.100-3.600 1/min
  • Drehmoment TKN: 750-44.000 Nm

Anfrage
Daten & CAD
Downloads

Produkteigenschaften

Ihre Vorteile

Die Ausführung RINGFEDER® TND XDX ist eine drehsteife, spielfreie Stahllamellenkupplung bestehend aus zwei zur Aufnahme von Schrumpfscheiben der Baureihe RINGFEDER® RfN 4061 vorbereiteten Naben X sowie einem Zwischenstück D in standardisierter oder individuell angepasster Länge. Über hochfeste Schrauben wird je ein Lamellenpaket wechselseitig mit dem Zwischenstück und einer Nabe verbunden, wodurch die Funktion eines doppelkardanischen Systems erreicht wird.

Je nach Kupplungsgröße stehen zwei unterschiedliche Lamellenpakete zur Auswahl:

  • Ausführung HD (= High Deflection) für gesteigertes Verlagerungsvermögen bei auftretenden Wellenversätzen.
  • Ausführung HT (= High Torque) mit größerer Leistungsdichte bei höheren Anforde­rungen an das zu übertragende Drehmoment.

Die zweigelenkige Bauweise mit zwei Lamellenpaketen gleicht winklige, axiale sowie durch die Zwischenstücklänge einstellbare radiale Wellenversätze aus. Eine dauerhaft spielfreie Befestigung der Kupplungsnaben auf den zu verbindenden Wellen erfolgt mittels hochwertiger RINGFEDER® Schrumpfscheiben.



Die Stahllamellenkupplungen der Ausführung RINGFEDER® TND XDX überzeugen insbesondere durch folgende Eigenschaften:

  • Absolut spiel- und wartungsfrei
  • Hocheffektiver Ausgleich von winkligem, axialem und radialem Wellenversatz
  • Drehstarr mit hoher Torsionssteifigkeit
  • Geringe Rückstellkräfte bei Wellenversatz durch optimale Lamellenpaketgestaltung
  • Überbrückung großer Wellenabstände mithilfe von Zwischenstücken in diversen Standard- und frei wählbaren Sonderlängen
  • Vereinfachte Schrumpfscheibenauswahl dank je Kupplungsgröße spezifisch zugeordneter RINGFEDER® Schrumpfscheiben
  • Bohrungsdurchmesser d1/2 bis 160 mm
  • Drehmomentbereich TKN bis 44.000 Nm / Tkmax bis 77.000 Nm
  • Drehzahlen in Abhängigkeit der Zwischenstücklänge nmax bis 3.600 1/min
  • Effiziente Umsetzung kundenspezifischer Lösungen zu kurzen Lieferzeiten dank modularem Aufbau



ATEX-Konformität

Für maximale Sicherheit in explosionsgefährdeten Bereichen können RINGFEDER® Stahllamellenkupplungen im Bedarfsfall selbstverständlich ATEX-konform gemäß Produktrichtlinie 2014/34/EU sowie DIN EN ISO 80079-36:2016 geliefert werden.



Haupteinsatzgebiete

  • Pumpen
  • Lüfter
  • Kompressoren
  • Generator- und Turbinenantriebe
  • Axial- und Radialgebläse
  • Papier- und Druckmaschinen
  • Mischer und Rührwerke
  • Extruder
  • Hub- und Fahrwerke
  • Schiffsantriebe
  • Wasserschneckenantriebe



Technische Hinweise

  • Die angegebenen übertragbaren Drehmomente gelten wie folgt: Wellentoleranz h6 bei Wellendurchmessern bis 50 mm; Wellentoleranz g6 bei Wellendurchmessern ab 50 mm; Oberflächengüte Ra ≤ 3,2 μm.
  • Ab einer Umfangsgeschwindigkeit von 30 m/s wird ein separates Auswuchten der einzelnen Kupplungsteile empfohlen.
  • Ohne weitere Hinweise zum Auswuchten erfolgt die Wuchtung der Kupplungsteile einzeln gemäß DIN 21940-11 in Güte G 6,3 bei 1.500 1/min. Die Naben sowie das Zwischenstück werden ohne angeschraubte Lamellenpakete ausgewuchtet.
  • Verschraubung der Lamellenpakete mittels Innensechskantschrauben (Kupplungsgröße 82-141) oder Außensechskantschrauben (Kupplungsgröße 169-254).

Bitte beachten Sie darüber hinaus die detaillierten Auswahl- und Betriebskriterien in den Dokumenten Product Paper Stahllamellen­kupplungen RINGFEDER® TND und Tech Paper Stahllamellen­kupplungen RINGFEDER® TND XDX.

Stahllamellenkupplungen TND: Hochwertige Lamellenpakete | RINGFEDER®

Hochwertige Lamellenpakete

Das charakteristische und funktionale Herzstück der leistungsstarken Stahllamellenkupplungen der Baureihe RINGFEDER® TND bilden auf Basis eingehender FEM-Analysen entwickelte Lamellenpakete. Diese bestehen aus mehreren ringförmigen, biegeelastischen Einzellamellen aus rostfreiem Federstahl, die mittels exakter Präzisionsbuchsen zu einer kompakten Einheit verbunden sind. Hochbelastbare Schrauben verbinden die Lamellenpakete wechselseitig, ggf. über eingesetzte Zwischenstücke, mit den Kupplungsnaben, sodass die auf Zug und Druck beanspruchten Stahllamellen das erforderliche Drehmoment zuverlässig, präzise und sicher übertragen. Zugleich wird so das notwendige Verlagerungsvermögen bei winkligen, axialen und, je nach Kupplungsausführung, auch radialen Wellenversätzen bei minimalen Rückstellkräften erreicht.

Technische Daten & CAD-Modelle

Sie benötigen CAD-Daten für diese TND-Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

CAD
Größe/Size
TKN HD
Nm
TKN HT
Nm
nmax
1/min
d1min
mm
d2min
mm
d1max
mm
d2max
mm
C1
mm
C2
mm
E
mm
H3
mm

D1


mm
L2
mm
L
mm
nSc
Stück
L8
mm
GWsp
kg
CTdynHD
106Nm/rad
CTdynHT
106Nm/rad
ΔKaHD
mm
ΔKaHT
mm
ΔKwHD
°
ΔKwHT
°
ΔKrHD
mm
ΔKrHT
mm
82 750 1050 3600 38 38 60 60 55 55 100 10,5 116 10 210 6 4 1,991 0,271 0,308 1,4 0,8 2 1,4 1,4 1,1
82 750 1050 3600 38 38 60 60 55 55 140 10,5 116 10 250 6 4 2,289 0,246 0,277 1,4 0,8 2 1,4 2,1 1,5
82 750 1050 3600 38 38 60 60 55 55 180 10,5 116 10 290 6 4 2,586 0,226 0,251 1,4 0,8 2 1,4 2,8 2,1
98 1350 1750 3600 50 50 70 70 60 60 100 12 140,5 11 220 6 5,3 3,188 0,513 0,543 2,0 1,2 2 1,4 1,5 1
98 1350 1750 3600 50 50 70 70 60 60 140 12 140,5 11 260 6 5,3 3,627 0,469 0,494 2,0 1,2 2,0 1,4 2,1 1,5
98 1350 1750 3600 50 50 70 70 60 60 180 12 140,5 11 300 6 5,3 4,066 0,433 0,454 2,0 1,2 2,0 1,4 2,8 2,0
118 2400 3000 3600 50 50 75 75 75 75 100 13 166,5 12 250 6 5,3 4,874 0,914 0,948 2,4 1,6 2,0 1,4 1,4 1
118 2400 3000 3600 50 50 75 75 75 75 140 13 166,5 12 290 6 5,3 5,574 0,855 0,884 2,4 1,6 2,0 1,4 2,1 1,5
118 2400 3000 3600 50 50 75 75 75 75 180 13 166,5 12 330 6 5,3 6,275 0,803 0,829 2,4 1,6 2,0 1,4 2,8 2
141 4000 5200 3400 65 65 95 95 90 90 140 15 198,5 14 320 6 7,5 7,944 1,306 1,362 2,8 1,6 2,0 1,4 2,0 1,5
141 4000 5200 3400 65 65 95 95 90 90 180 15 198,5 14 360 6 7,5 8,718 1,229 1,279 2,8 1,6 2,0 1,4 2,7 2,0
169 6500 8500 3000 65 65 105 105 125 125 140 21 238 16 390 6 10 14,179 2,467 3,035 3,0 2,4 2,0 1,4 2,0 1,4
169 6500 8500 3000 65 65 105 105 125 125 180 21 238 16 430 6 10 15,757 2,375 2,898 3,0 2,4 2,0 1,4 2,6 1,9
169 6500 8500 3000 65 65 105 105 125 125 250 21 238 16 500 6 10 18,520 2,231 2,686 3,0 2,4 2,0 1,4 3,8 2,7
205 21000 26000 2500 95 95 145 145 160 160 200 28 295 22 520 8 10 32,689 8,995 9,142 2,2 1,2 1,0 0,8 1,4 1,2
205 21000 26000 2500 95 95 145 145 160 160 250 28 295 22 570 8 10 35,489 8,265 8,389 2,2 1,2 1,0 0,8 1,8 1,5
254 36000 44000 2100 94 94 160 160 200 200 224 32,5 345 26 624 8 10 54,420 14,975 15,19 2,2 1,6 1,0 0,8 1,6 1,3
254 36000 44000 2100 94 94 160 160 200 200 250 32,5 345 26 650 8 10 56,404 14,302 14,497 2,2 1,6 1,0 0,8 1,8 1,5
254 36000 44000 2100 94 94 160 160 200 200 300 32,5 345 26 700 8 10 60,22 13,163 13,328 2,2 1,6 1,0 0,8 2,2 1,8
CAD Größe/Size
 		TKN HD
ft-lbs 		TKN HT
ft-lbs 		nmax
rpm 		d1min
inch 		d2min
inch 		d1max
inch 		d2max
inch 		C1
inch 		C2
inch 		E
inch 		H3
inch

D1


inch 		L2
inch 		L
inch 		nSc
pcs. 		L8
inch 		GWsp
lbs 		CTdynHD
106ft-lbs/rad 		CTdynHT
106ft-lbs/rad 		ΔKaHD
inch 		ΔKaHT
inch 		ΔKwHD
° 		ΔKwHT
° 		ΔKrHD
inch 		ΔKrHT
inch
  82 553.178 774.449 3600 1.496 1.496 2.362 2.362 2.165 2.165 3.937 0.413 4.567 0.394 8.268 6 0.157 4.389 0.200 0.227 0.055 0.031 2 1.4 0.055 0.043
  82 553.178 774.449 3600 1.496 1.496 2.362 2.362 2.165 2.165 5.512 0.413 4.567 0.394 9.843 6 0.157 5.046 0.181 0.204 0.055 0.031 2 1.4 0.083 0.059
  82 553.178 774.449 3600 1.496 1.496 2.362 2.362 2.165 2.165 7.087 0.413 4.567 0.394 11.417 6 0.157 5.701 0.167 0.185 0.055 0.031 2 1.4 0.110 0.083
  98 995.720 1290.748 3600 1.969 1.969 2.756 2.756 2.362 2.362 3.937 0.472 5.531 0.433 8.661 6 0.209 7.028 0.378 0.401 0.079 0.047 2 1.4 0.059 0.039
  98 995.720 1290.748 3600 1.969 1.969 2.756 2.756 2.362 2.362 5.512 0.472 5.531 0.433 10.236 6 0.209 7.996 0.346 0.364 0.079 0.047 2 1.4 0.083 0.059
  98 995.720 1290.748 3600 1.969 1.969 2.756 2.756 2.362 2.362 7.087 0.472 5.531 0.433 11.811 6 0.209 8.964 0.319 0.355 0.079 0.047 2 1.4 0.110 0.079
  118 1770.168 2212.710 3600 1.969 1.969 2.953 2.953 2.953 2.953 3.937 0.512 6.555 0.472 9.843 6 0.209 10.745 0.674 0.699 0.094 0.063 2 1.4 0.055 0.039
  118 1770.168 2212.710 3600 1.969 1.969 2.953 2.953 2.953 2.953 5.512 0.512 6.555 0.472 11.417 6 0.209 12.289 0.631 0.652 0.094 0.063 2 1.4 0.083 0.059
  118 1770.168 2212.710 3600 1.969 1.969 2.953 2.953 2.953 2.953 7.087 0.512 6.555 0.472 12.992 6 0.209 13.834 0.592 0.611 0.094 0.063 2 1.4 0.110 0.079
  141 2950.280 3835.364 3400 2.559 2.559 3.740 3.740 3.543 3.543 5.512 0.591 7.815 0.551 12.598 6 0.295 17.514 0.963 1.005 0.110 0.063 2 1.4 0.079 0.059
  141 2950.280 3835.364 3400 2.559 2.559 3.740 3.740 3.543 3.543 7.087 0.591 7.815 0.551 14.173 6 0.295 19.220 0.907 0.943 0.110 0.063 2 1.4 0.106 0.079
  169 4794.205 6269.345 3000 2.559 2.559 4.134 4.134 4.921 4.921 5.512 0.827 9.370 0.630 15.354 6 0.394 31.259 1.820 2.239 0.118 0.094 2 1.4 0.079 0.055
  169 4794.205 6269.345 3000 2.559 2.559 4.134 4.134 4.921 4.921 7.087 0.827 9.370 0.630 16.929 6 0.394 34.738 1.752 2.138 0.118 0.094 2 1.4 0.102 0.075
  169 4794.205 6269.345 3000 2.559 2.559 4.134 4.134 4.921 4.921 9.843 0.827 9.370 0.630 19.685 6 0.394 40.830 1.646 1.981 0.118 0.094 2 1.4 0.150 0.106
  205 15488.970 19176.820 2500 3.740 3.740 5.709 5.709 6.299 6.299 7.874 1.102 11.614 0.866 20.472 8 0.394 72.067 6.635 6.743 0.087 0.047 1 0.8 0.055 0.047
  205 15488.970 19176.820 2500 3.740 3.740 5.709 5.709 6.299 6.299 9.843 1.102 11.614 0.866 22.441 8 0.394 78.240 6.097 6.188 0.087 0.047 1 0.8 0.071 0.059
  254 26552.520 32453.080 2100 3.701 3.701 6.299 6.299 7.874 7.874 8.819 1.280 13.583 1.024 24.567 8 0.394 119.976 11.046 11.205 0.087 0.063 1 0.8 0.063 0.051
  254 26552.520 32453.080 2100 3.701 3.701 6.299 6.299 7.874 7.874 9.843 1.280 13.583 1.024 25.591 8 0.394 124.350 10.550 10.693 0.087 0.063 1 0.8 0.071 0.059
  254 26552.520 32453.080 2100 3.701 3.701 6.299 6.299 7.874 7.874 11.811 1.280 13.583 1.024 27.559 8 0.394 132.762 9.709 9.831 0.087 0.063 1 0.8 0.087 0.071

Bilder & Zeichnungen

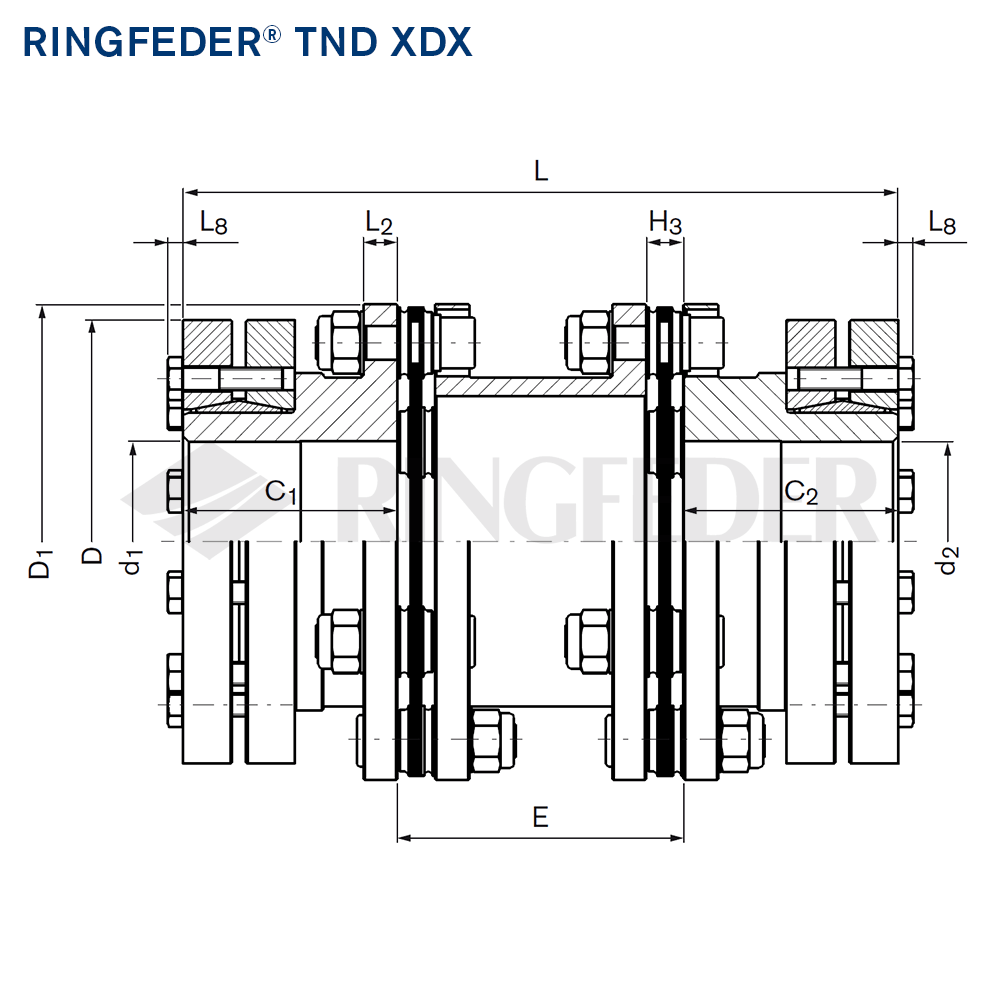

Maßzeichnung Maßzeichnung

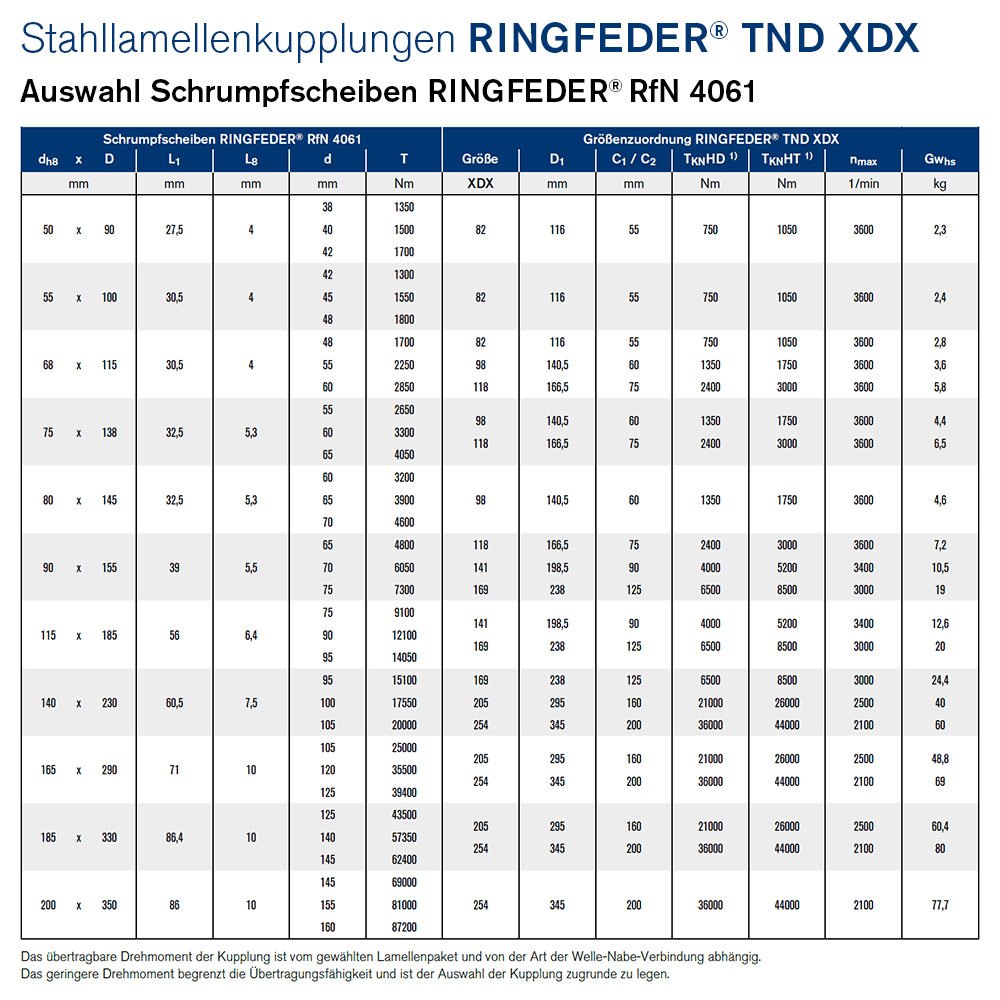

Auswahl RfN 4061 Auswahl RfN 4061
X-Nabe Vorderansicht X-Nabe Vorderansicht
X-Nabe Rückansicht X-Nabe Rückansicht
Zwischenstück D Zwischenstück D
