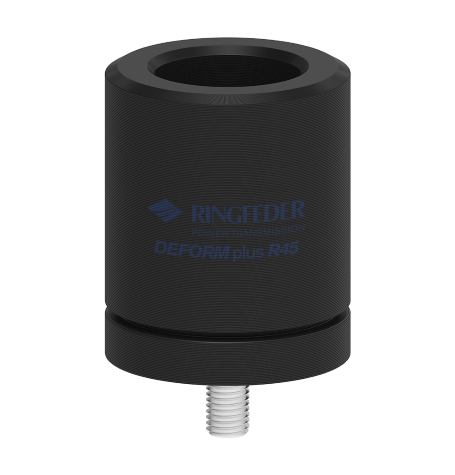

Stoßverzehreinheiten DEFORM plus® R
Diese Stoßverzehreinheiten sind wiederholt belastbar und werden anbaufertig, inkl. Schraube geliefert.
Technische Daten & CAD-Modelle
Sie benötigen CAD-Daten für diese Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.
| CAD |
Typ
|
Wmax(20°C)/6h
Joule |
Wmax(20°C)/1h
Joule |
Fdyn(20°C) ~ 2xFstat(20°C)
kN |
smax
mm |
D'
mm |
D1.
mm |
DB
mm |
L
mm |
DG
mm |
tE mm |
Gw
kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R45 | 240 | 15 (bei 1,4 m/s) | 27 | 68 | 45 | 54 | 8 | 17 | 0,085 | |||
| R60 | 560 | 30 (bei 2,0 m/s) | 36 | 91 | 60 | 72 | 12 | 17 | 0,240 | |||
| R45MP | 180 | 20 (bei 1,4 m/s) | 19 | 65 | 45 | 57 | 63 | 12 | 25 | 0,160 | ||
| R60MP | 420 | 40 (bei 2,0 m/s) | 25 | 90 | 60 | 71 | 85 | 16 | 22 | 0,360 |
| CAD |
Typ |
Wmax(20°C)/6h ft-lbs |
Wmax(20°C)/1h ft-lbs |
Fdyn(20°C) ~ 2xFstat(20°C) lbs |
smax inch |
D' inch |
D1. inch |
DB inch |
L inch |
DG mm |
tE inch |
Gw lbs |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R45 | 177 | 3,371 | 1.063 | 2.677 | 1.772 | 2.126 | 8 | 0.669 | 0.187 | |||
| R60 | 413 | 6,742 | 1.417 | 3.583 | 2.362 | 2.835 | 12 | 0.669 | 0.529 | |||
| R45MP | 133 | 4,495 | 0.748 | 2.559 | 1.772 | 2.244 | 2.480 | 12 | 0.984 | 0.353 | ||
| R60MP | 310 | 8,989 | 0.984 | 3.543 | 2.362 | 2.795 | 3.346 | 16 | 0.866 | 0.794 |

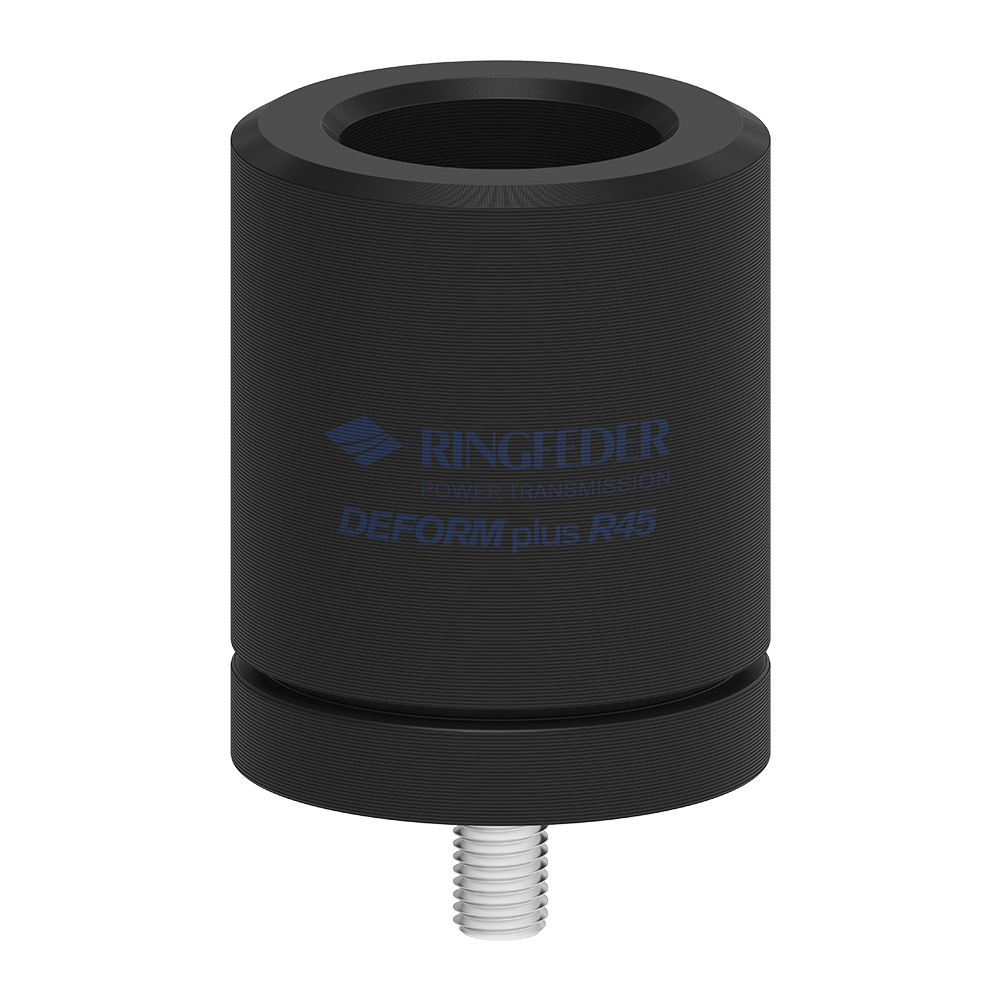

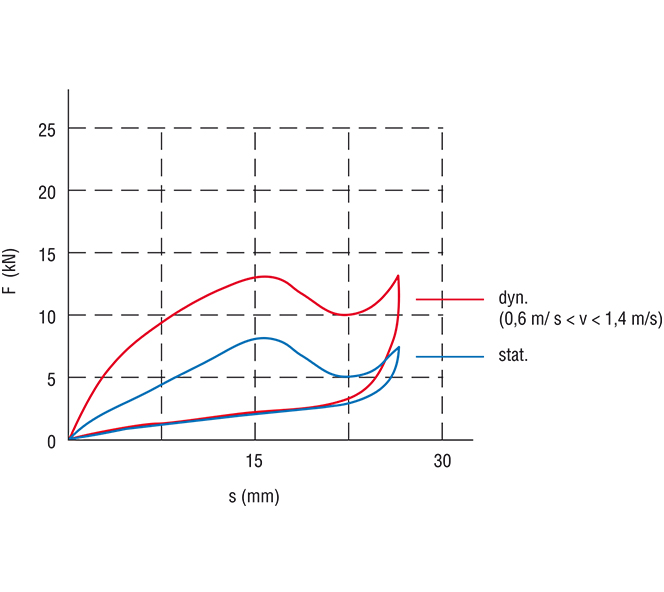

Bilder & Zeichnungen
Produkteigenschaften
Stossverzehreinheiten DEFORM plus® R/RMP
Reversibler Puffer zur Aufnahme kinetischer Energien ohne zusätzliche Feder.
Das Gehäuse vereint die Funktionen von Dämpfer und Feder. Durch die geschwindigkeitsabhängige Arbeitsweise passt sich die max. Stützkraft automatisch der Aufprallenergie an, d.h. gleiche Massen werden bei niedrigeren Geschwindigkeiten weicher gebremst.
Einsatztemperaturbereich: -10°C up to +50°C.
Umgebungsbedingungen:
Der Werkstoff ist beständig gegen
- Chlorlauge 3%
- Zuckerlösung 30%
- Wasserstoffperoxid 10%
- Ammoniak 5%
- Essigsäure 2%
- Ameisensäure 2%
- Leinölfettsäure
- Gerbsäurelösung 20%
- Schmierfett und Öle
Ein Dauerkontakt mit Wasser sollte vermieden werden. Gemäß DIN 4012, Baustoffklasse 2, gilt der Werkstoff als nichtbrennend abtropfend.
