Zahnkupplungen TNZ ZCA / TNZ ZCB

Standardnaben

Die RINGFEDER^® TNZ ZCA Kupplung ist eine drehsteife, spielbehaftete Zahnkupplung, bestehend aus zwei, mit Passschrauben verbundenen Kupplungshälften.

Die Bauart RINGFEDER^® TNZ ZCB ist im Vergleich zur TNZ ZCA mit angeschraubtem O-Ring-Träger ausgestattet, die eine vereinfachte Montage durch Änderung der Montagefolge ermöglicht. Dazu abgeschraubten Deckel auf Welle ablegen, Nabe auf Welle montieren, Gehäuse auf Nabe schieben, O-Ring-Träger an Gehäuse befestigen, was bei großen Kupplungen sinnvoll ist.

Download

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

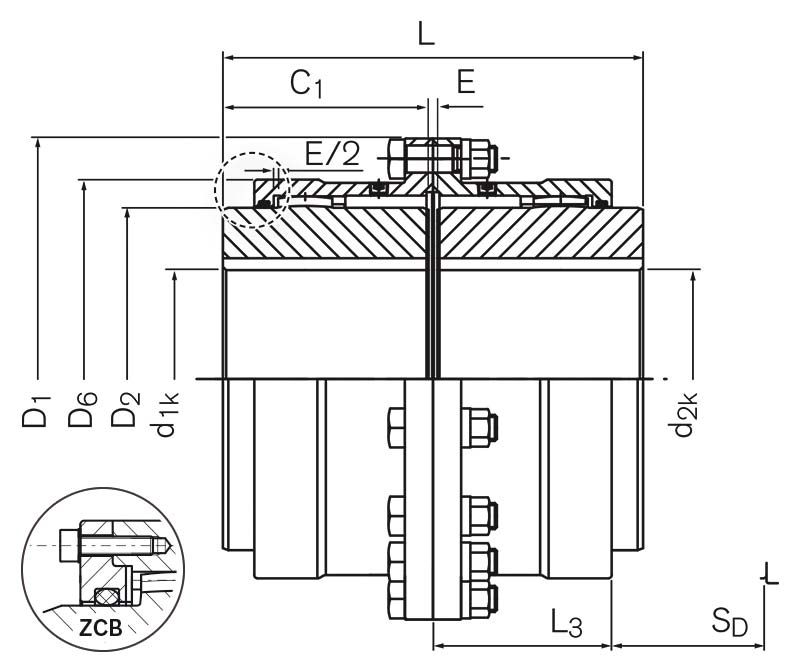

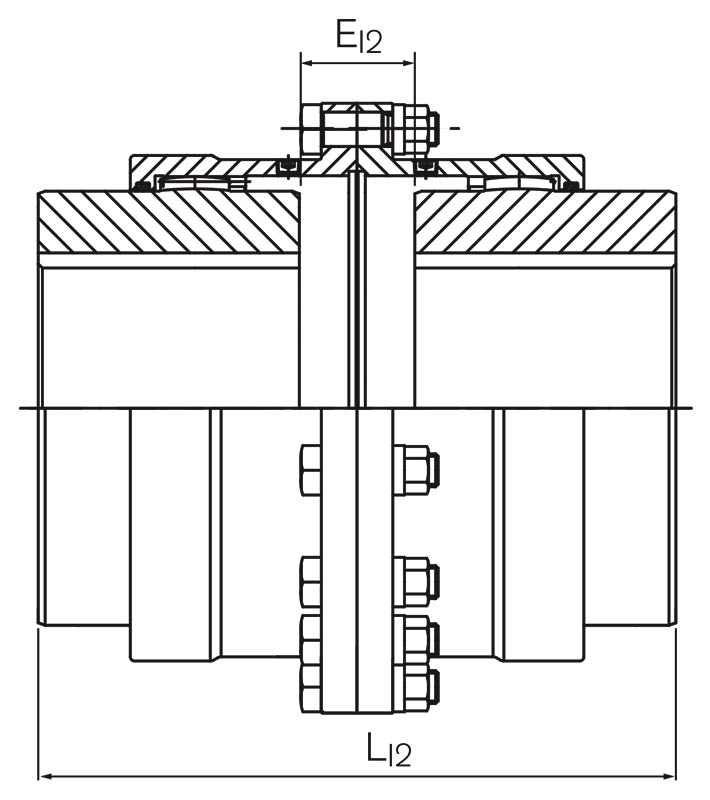

Größe/Size	Bezeichnung / Identifier ZCA	T_KN Nm	n_max 1/min	d_1kmin mm	d_1kmax mm	D₁ mm	D₆ mm	L mm	L_I2 mm	Gw_sb kg
69	XC2106	1750	6000	12	50	111	81,5	89	93	4,1
85	XC2108	2750	4600	18	60	152	103,5	103	113	8,7
107	XC2110	5500	4200	28	75	178	127,5	127	149	14,4
133	XC2113	8500	4000	40	95	213	156	157	171	25,6
152	XC2115	13500	3850	50	110	240	181	185	223	37,3
179	XC2117	22000	3700	60	130	280	209	216	258	58,9
209	XC2120	35000	3200	70	155	318	245,5	246	298	88,6
234	XC2123	43000	2900	85	170	346	274	278	336	116,1
254	XC2125	68000	2600	95	190	389	307	308	392	166,0
279	XC2127	82000	2300	110	210	425	334,5	358	448	219,2
305	XC2130	150000	2100	120	230	457	366	388	488	265,9
355	XC2135	195000	1800	130	270	527	423	450	574	415,8

Größe/Size	Bezeichnung / Identifier ZCA	T_KN ft-lbs	n_max rpm	d_1kmin inch	d_1kmax inch	D₁ inch	D₆ inch	L inch	L_I2 inch	Gw_sb lbs
69	XC2106	1291	6000	0.472	1.969	4.370	3.209	3.504	3.661	9.0
85	XC2108	2028	4600	0.709	2.362	5.984	4.075	4.055	4.449	19.2
107	XC2110	4057	4200	1.102	2.953	7.008	5.020	5.000	5.866	31.7
133	XC2113	6269	4000	1.575	3.740	8.386	6.142	6.181	6.732	56.4
152	XC2115	9957	3850	1.969	4.331	9.449	7.126	7.283	8.780	82.2
179	XC2117	16227	3700	2.362	5.118	11.024	8.228	8.504	10.157	129.9
209	XC2120	25815	3200	2.756	6.102	12.520	9.665	9.685	11.732	195.4
234	XC2123	31716	2900	3.346	6.693	13.622	10.787	10.945	13.228	256.0
254	XC2125	50155	2600	3.740	7.480	15.315	12.087	12.126	15.433	366.0
279	XC2127	60481	2300	4.331	8.268	16.732	13.169	14.094	17.638	483.2
305	XC2130	110636	2100	4.724	9.055	17.992	14.409	15.276	19.213	586.1
355	XC2135	143826	1800	5.118	10.630	20.748	16.654	17.717	22.598	916.7

Bilder & Zeichnungen

Produkteigenschaften

Eigenschaften allgemein

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
Gleicht winkligen, radialen und axialen Wellenversatz aus
Mit Spezialdichtungen bis +120 °C einsetzbar
Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
Die Dichtung kann ohne Verschieben der über die Kupplung verbundenen Maschinen getauscht werden.
Bohrungen bis 270 mm
Drehmomente bis T_Kn = 195000 Nm / T_Kmax = 390000 Nm
Drehzahlen bis n_max = 6000 min^-1

Allgemeine Beschreibung

Die RINGFEDER^® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm² verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert T_Kmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standards

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
