Zahnkupplungen TNZ ZCAK / ZCBK

Ausführung mit begrenztem Axialspiel

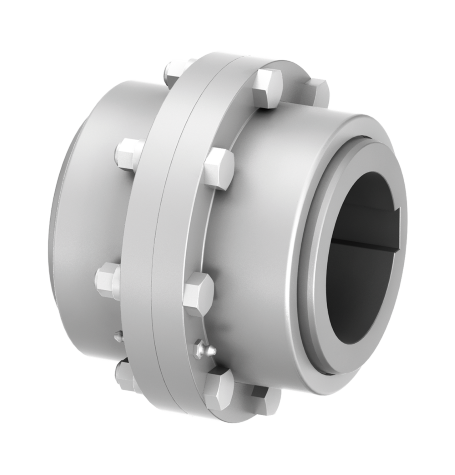

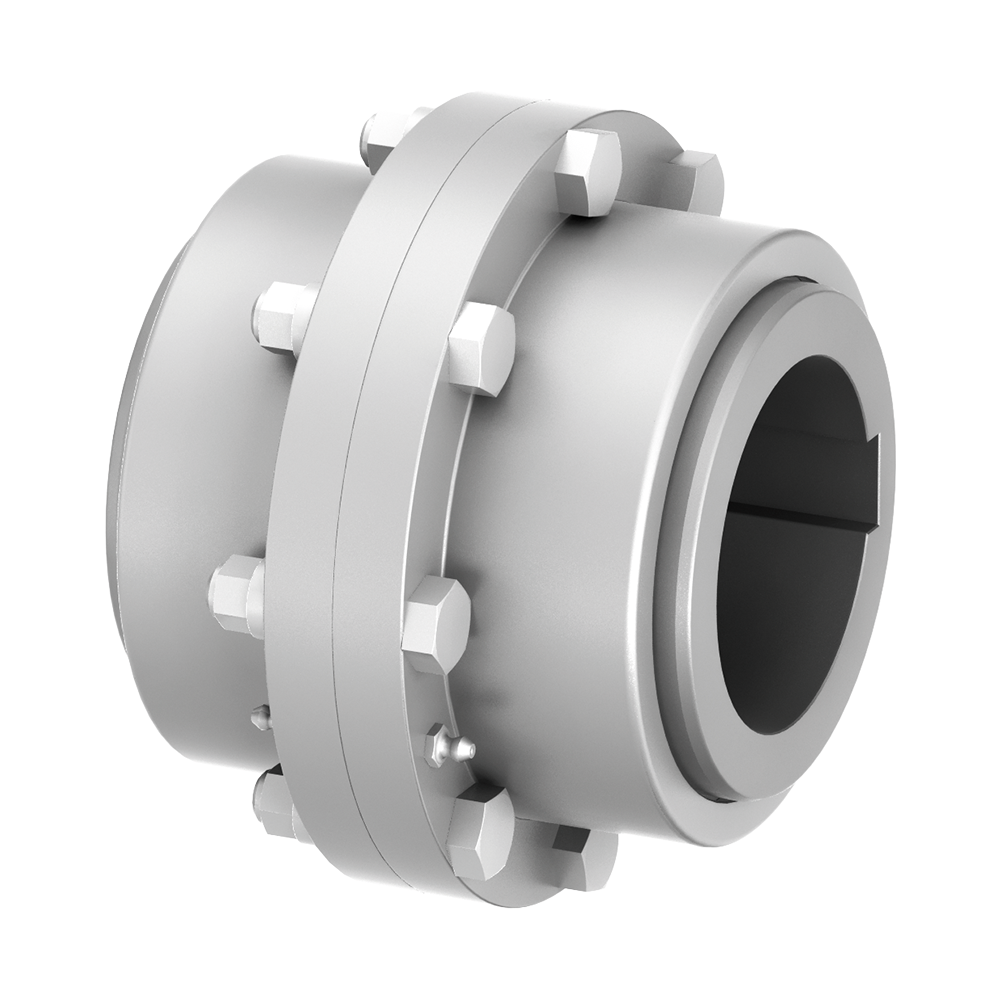

Die doppelkardanischen Ausführungen RINGFEDER^® TNZ ZCAK und RINGFEDER^® TNZ ZCBK sind mit Axialspielbegrenzung ausgestattete Varianten der TNZ ZCA bzw. TNZ ZCB. Die Axialspielbegrenzung wird zur axialen Fixierung einer gleitgelagerten Welle verwendet. So kann der Rotor eines gleitgelagerten Elektromotors über die Kupplung am Lager einer Arbeitsmaschine in einem gewünschten Toleranzbereich ausgerichtet werden, damit bei einem erneuten Hochlauf der Rotor innerhalb seiner magnetischen Mitte verbleibt. Durch die Axialspielbegrenzung wird der Ausgleich der winkligen und radialen Wellenversätze eingeschränkt. Im Gegensatz zur TNZ ZCAK mit integriertem O-Ring verfügt die TNZ ZCBK über angeschraubte, separate O-Ring-Träger.

Download

Anfrage

Technische Daten & CAD-Modelle

Sie benötigen CAD-Daten für diese TNZ-Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

Größe/Size	Bezeichnung / Identifier ZCA	T_KN Nm	n_max 1/min	d_1kmin mm	d_1kmax mm	D₁ mm	D₆ mm	L mm	Gw_sb kg
69	XC2706	1750	6000	12	50	111	81,5	89	4,0
85	XC2708	2750	4600	18	60	152	103,5	103	8,4
107	XC2710	5500	4200	28	75	178	127,5	127	14,1
133	XC2713	8500	4000	40	95	213	156	157	24,8
152	XC2715	13500	3850	50	110	240	181	185	36,4
179	XC2717	22000	3700	60	130	280	209	216	58,0
209	XC2720	35000	3200	70	155	318	245,5	245	87,0
234	XC2723	43000	2900	85	170	346	274	278	113,7
254	XC2725	68000	2600	95	190	389	307	308	163,1
279	XC2727	82000	2300	110	210	425	334,5	358	215,4
305	XC2730	150000	2100	120	230	457	366	388	261,5
355	XC2735	195000	1800	130	270	527	423	450	409,2

Größe/Size	Bezeichnung / Identifier ZCA	T_KN ft-lbs	n_max rpm	d_1kmin inch	d_1kmax inch	D₁ inch	D₆ inch	L inch	Gw_sb lbs
69	XC2706	1291	6000	0.472	1.969	4.370	3.209	3.504	8.8
85	XC2708	2028	4600	0.709	2.362	5.984	4.075	4.055	18.5
107	XC2710	4057	4200	1.102	2.953	7.008	5.020	5.000	31.1
133	XC2713	6269	4000	1.575	3.740	8.386	6.142	6.181	54.7
152	XC2715	9957	3850	1.969	4.331	9.449	7.126	7.283	80.2
179	XC2717	16227	3700	2.362	5.118	11.024	8.228	8.504	127.9
209	XC2720	25815	3200	2.756	6.102	12.520	9.665	9.646	191.8
234	XC2723	31716	2900	3.346	6.693	13.622	10.787	10.945	250.7
254	XC2725	50155	2600	3.740	7.480	15.315	12.087	12.126	359.6
279	XC2727	60481	2300	4.331	8.268	16.732	13.169	14.094	474.9
305	XC2730	110636	2100	4.724	9.055	17.992	14.409	15.276	576.5
355	XC2735	143826	1800	5.118	10.630	20.748	16.654	17.717	902.1

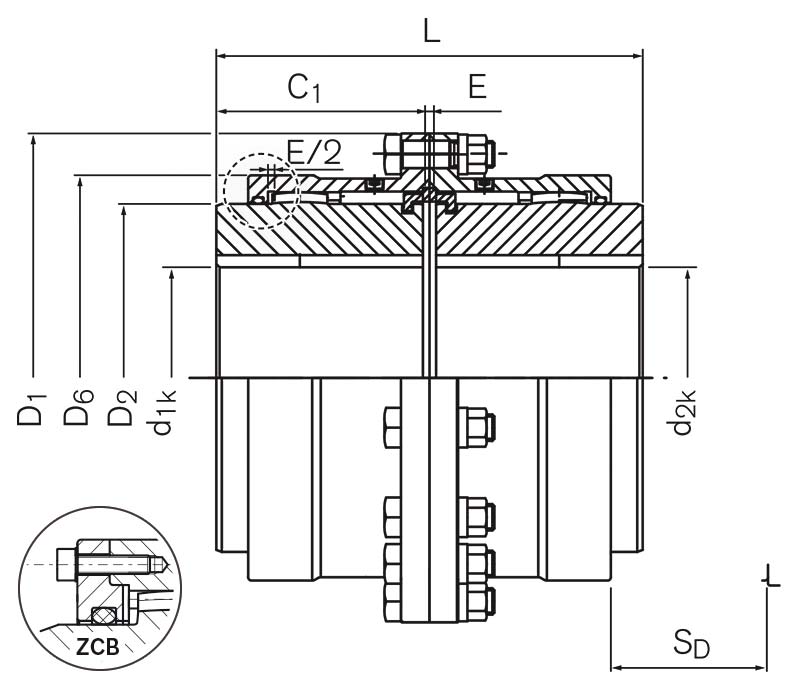

Bilder & Zeichnungen

Produkteigenschaften

Eigenschaften allgemein

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
Gleicht winkligen, radialen und axialen Wellenversatz aus
Mit Spezialdichtungen bis +120 °C einsetzbar
Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
Bohrungen bis 270 mm
Drehmomente bis T_Kn = 195000 Nm / T_Kmax = 390000 Nm
Drehzahlen bis n_max = 6000 min^-1

Allgemeine Beschreibung

Die RINGFEDER^® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm² verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert T_Kmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standards

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
