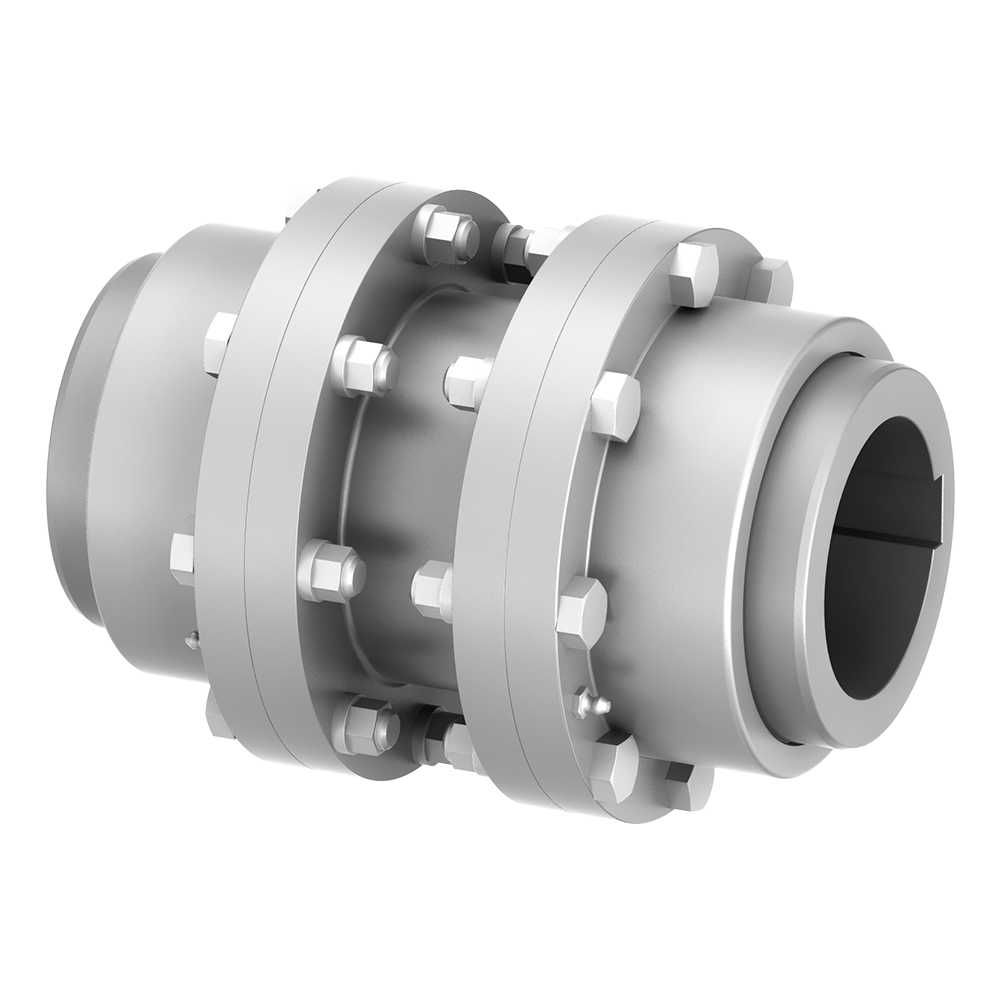

Zahnkupplungen TNZ ZCAZ / TNZ ZCBZ

Standardnaben und Zwischenstück

Die RINGFEDER^® TNZ ZCAZ wird um ein Zwischenstück ergänzt, was zwischen den Gehäusen einer TNZ ZCA über Passschrauben eingebaut wird. Das Zwischenstück dient der Überbrückung großer Wellenabstände, kann zudem radial montiert und demontiert werden, ohne dass die angeschlossenen Aggregate verschoben werden müssen.

Die Bauart RINGFEDER^® TNZ ZCBZ ist im Vergleich zur TNZ ZCAZ mit angeschraubte O-Ring-Träger ausgestattet, die eine vereinfachte Montage durch Änderung der Montagefolge ermöglicht. Die Bauart TNZ ZCBZ wird um ein Zwischenstück ergänzt, was zwischen den Gehäusen einer TNZ ZCB über Passschrauben eingebaut wird.

Download

Anfrage

Technische Daten & CAD-Modelle

Sie benötigen CAD-Daten für diese TNZ-Ausführung? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.

Größe/Size	Bezeichnung / Identifier ZCA	T_KN Nm	T_Kmax Nm	n_max 1/min	d_1kmin mm	d_1kmax mm	D₁ mm	D₆ mm	L_min mm	Gw_sb kg
69	XC4106	1750	3500	On request	12	50	111	81,5	153	Depending on E
85	XC4108	2750	5500	On request	18	60	152	103,5	193	Depending on E
107	XC4110	5500	11000	On request	28	75	178	127,5	239	Depending on E
133	XC4113	8500	17000	On request	40	95	213	156	281	Depending on E
152	XC4115	13500	27000	On request	50	110	240	181	333	Depending on E
179	XC4117	22000	44000	On request	60	130	280	209	388	Depending on E
209	XC4120	35000	70000	On request	70	155	318	245,5	428	Depending on E
234	XC4123	43000	86000	On request	85	170	346	274	466	Depending on E
254	XC4125	68000	136000	On request	95	190	389	307	552	Depending on E
279	XC4127	82000	164000	On request	110	210	425	334,5	608	Depending on E
305	XC4130	150000	300000	On request	120	230	457	366	648	Depending on E
355	XC4135	195000	390000	On request	130	270	527	423	734	Depending on E

Größe/Size	Bezeichnung / Identifier ZCA	T_KN ft-lbs	T_Kmax ft-lbs	n_max rpm	d_1kmin inch	d_1kmax inch	D₁ inch	D₆ inch	L_min inch	Gw_sb lbs
69	XC4106	1291	2581	On request	0.472	1.969	4.370	3.209	6.024	0Depending on E
85	XC4108	2028	4057	On request	0.709	2.362	5.984	4.075	7.598	0Depending on E
107	XC4110	4057	8113	On request	1.102	2.953	7.008	5.020	9.409	0Depending on E
133	XC4113	6269	12539	On request	1.575	3.740	8.386	6.142	11.063	0Depending on E
152	XC4115	9957	19914	On request	1.969	4.331	9.449	7.126	13.110	0Depending on E
179	XC4117	16227	32453	On request	2.362	5.118	11.024	8.228	15.276	0Depending on E
209	XC4120	25815	51630	On request	2.756	6.102	12.520	9.665	16.850	0Depending on E
234	XC4123	31716	63431	On request	3.346	6.693	13.622	10.787	18.346	0Depending on E
254	XC4125	50155	100310	On request	3.740	7.480	15.315	12.087	21.732	0Depending on E
279	XC4127	60481	120961	On request	4.331	8.268	16.732	13.169	23.937	0Depending on E
305	XC4130	110636	221271	On request	4.724	9.055	17.992	14.409	25.512	0Depending on E
355	XC4135	143826	287652	On request	5.118	10.630	20.748	16.654	28.898	0Depending on E

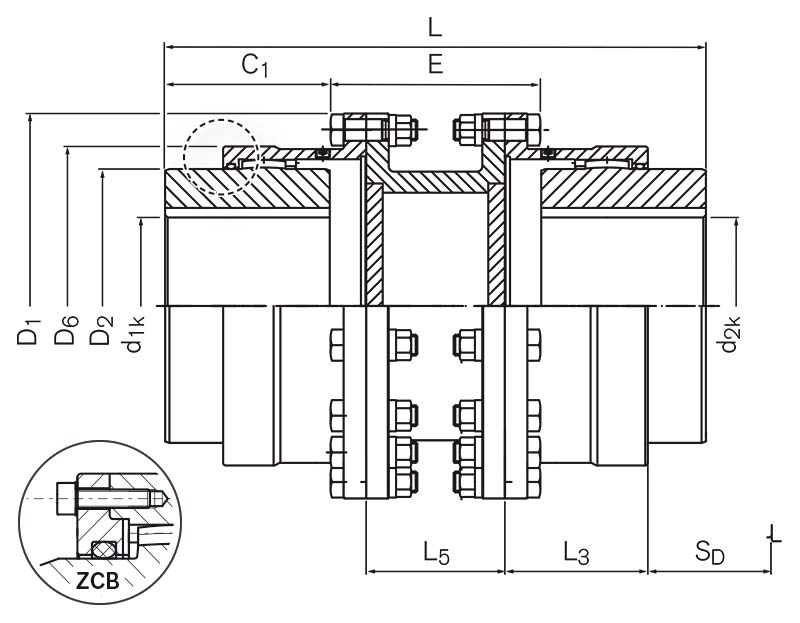

Bilder & Zeichnungen

Produkteigenschaften

Eigenschaften allgemein

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
Gleicht winkligen, radialen und axialen Wellenversatz aus
Mit Spezialdichtungen bis +120 °C einsetzbar
Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
Bohrungen bis 270 mm
Drehmomente bis T_Kn = 195000 Nm / T_Kmax = 390000 Nm
Drehzahlen bis n_max = 6000 min^-1

Allgemeine Beschreibung

Die RINGFEDER^® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm² verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert T_Kmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standards

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
