Zahnkupplungen TNZ ZCH

Doppelkardanische Hülsen-Ausführung mit integriertem oder angeschraubten O-Ring-Träger

Die Bauart TNZ ZCH, bestehend aus einem einteiligen Gehäuse mit beidseitig angebrachten O-Ring-Trägern und zwei Naben der TNZ ZCA. Kombinationen mit langen Naben (ZCHU und ZCHUU) verfügbar.

Download

Anfrage

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

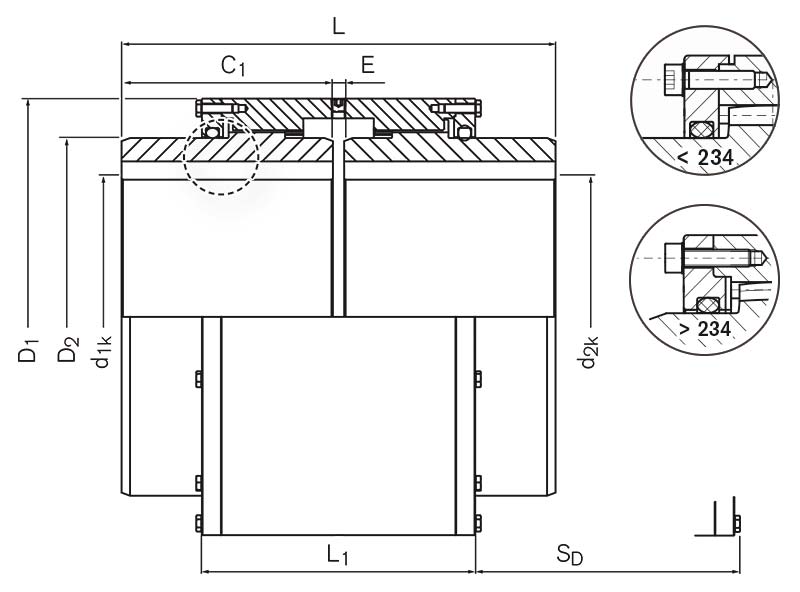

Größe/Size	Bezeichnung / Identifier	T_KN Nm	n_max 1/min	d_1kmin mm	d_1kmax mm	D₁ mm	D₂ mm	L mm	Gw_sb kg
69	XC0106	1750	6000	12	50	98	69	89	4,6
85	XC0108	2750	4600	18	60	115	85	103	7,0
107	XC0110	5500	4200	28	75	145	107	127	13,3
133	XC0113	8500	4000	40	95	176	133	157	24,5
152	XC0115	13500	3850	50	110	196	152	185	33,8
179	XC0117	22000	3700	60	130	225	179	216	50,5
209	XC0120	35000	3200	70	155	256	209	246	75,9
234	XC0123	43000	2900	85	170	286	234	278	104,7
254	XC0125	68000	2600	95	190	310	254	308	131,7
279	XC0127	82000	2300	110	210	345	279	358	185,4
305	XC0130	150000	2100	120	230	375	305	388	236,6
355	XC0135	195000	1800	130	270	430	355	450	368,0

Größe/Size	Bezeichnung / Identifier	T_KN ft-lbs	n_max rpm	d_1kmin inch	d_1kmax inch	D₁ inch	D₂ inch	L inch	Gw_sb lbs
69	XC0106	1291	6000	0.472	1.969	3.858	2.717	3.504	10.1
85	XC0108	2028	4600	0.709	2.362	4.528	3.346	4.055	15.4
107	XC0110	4057	4200	1.102	2.953	5.709	4.213	5.000	29.2
133	XC0113	6269	4000	1.575	3.740	6.929	5.236	6.181	53.9
152	XC0115	9957	3850	1.969	4.331	7.717	5.984	7.283	74.4
179	XC0117	16227	3700	2.362	5.118	8.858	7.047	8.504	111.3
209	XC0120	25815	3200	2.756	6.102	10.079	8.228	9.685	167.3
234	XC0123	31716	2900	3.346	6.693	11.260	9.213	10.945	230.8
254	XC0125	50155	2600	3.740	7.480	12.205	10.000	12.126	290.3
279	XC0127	60481	2300	4.331	8.268	13.583	10.984	14.094	408.7
305	XC0130	110636	2100	4.724	9.055	14.764	12.008	15.276	521.6
355	XC0135	143826	1800	5.118	10.630	16.929	13.976	17.717	811.3

Bilder & Zeichnungen

Produkteigenschaften

Eigenschaften allgemein

Drehstarre, aus hochwertigem Schmiedestahl gefertigte Zahnkupplung
Gleicht winkligen, radialen und axialen Wellenversatz aus
Mit Spezialdichtungen bis +120 °C einsetzbar
Lieferbar in geteiltem (ZCA / ZCB - ZCA Baureihe jeweils auch in ZCB Ausführung) und einteiligem (ZCH) Gehäuse
Bohrungen bis 270 mm
Drehmomente bis T_Kn = 195000 Nm / T_Kmax = 390000 Nm
Drehzahlen bis n_max = 6000 min^-1

Allgemeine Beschreibung

Die RINGFEDER^® TNZ ist eine drehstarre, doppelkardanische Zahnkupplung.

Verzahnung

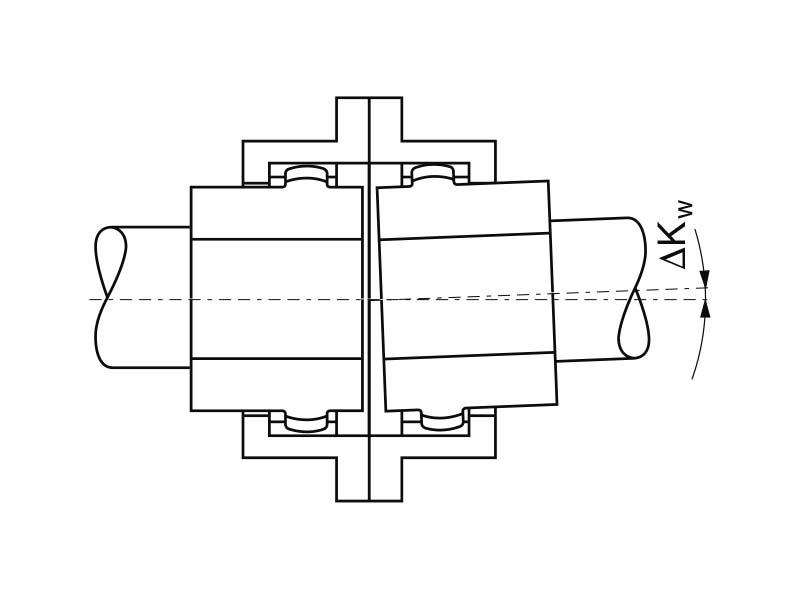

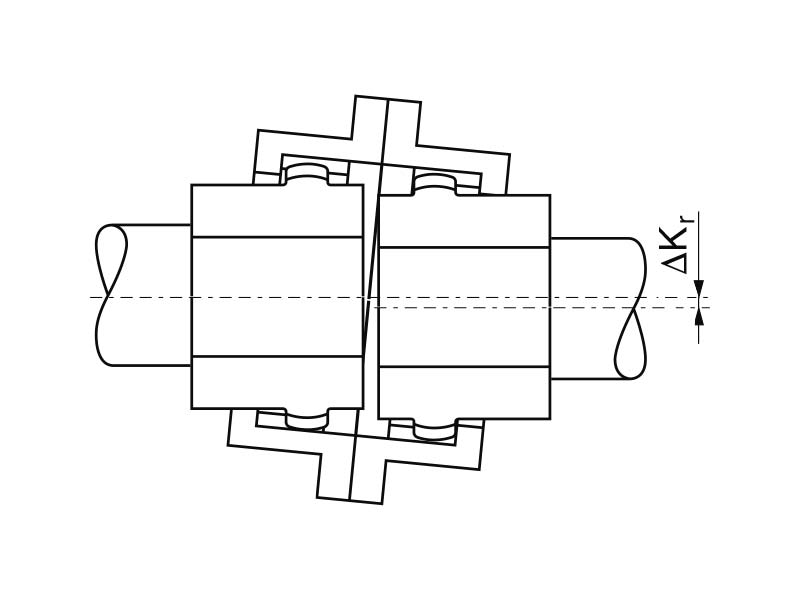

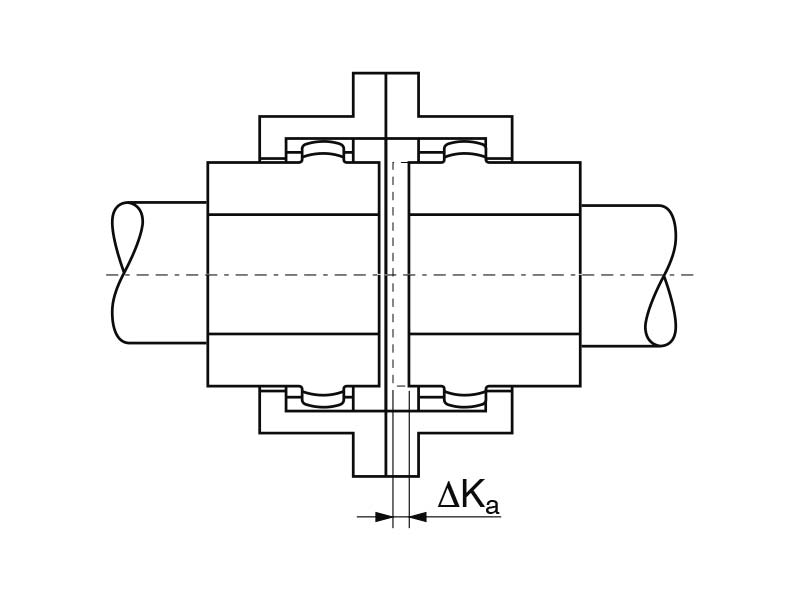

Die Kupplungsgehäuse haben eine gerade Innenverzahnung, während die Naben eine mit veränderlichem Radius bombierte Außenverzahnung tragen. Dadurch können sich die Naben räumlich in den Gehäusen bewegen und axiale, winklige und radiale Verlagerungen der gekuppelten Wellen innerhalb festgelegter Grenzen ausgleichen. Die Serienverzahnung lässt je nach Kupplungsbauart bis zu 0,5° Winkelverlagerung pro Verzahnungsebene und mehrere Millimeter Axialbewegung zu. Der maximal mögliche radiale Wellenversatz hängt vom Abstand der beiden Verzahnungsebenen ab. Für spezielle Anwendungsfälle können andere Verzahnungsgeometrien eingesetzt werden.

Werkstoffe

Hochwertige Zahnflanken und Fett mit Höchstdruckzusätzen garantieren niedrige Rückstellkräfte und eine lange Lebensdauer. Als Werkstoff wird Schmiedestahl mit einer Streckgrenze von mindestens 335 N/mm² verwendet. Für spezielle Anwendungsfälle können Sonderwerkstoffe eingesetzt werden. Die Abdichtung erfolgt durch O-Ringe aus synthetischem Gummi. Die Gehäuse werden durch Passschrauben und selbstsichernde Ganzstahlmuttern zentriert und zusammengehalten.

Temperatur

Bei Einsatz von Spezialdichtungen kann eine Maximaltemperatur von 120 °C zugelassen werden.

Wuchten

Bei Umfangsgeschwindigkeiten ab 30 m/s empfiehlt sich dynamisches Auswuchten.

Sonderfälle

Wenn bei zu hoher Drehzahl und hohem Drehmoment große Verlagerungen zu erwarten sind, bedarf es einer Überprüfung mit einem speziellen Rechenprogramm. Dies ist unabhängig von der Größenbestimmung. Der Wert T_Kmax darf in keinem Betriebszustand (Anfahren, elektrischer Kurzschluss, Blockieren, usw.) überschritten werden.

Toleranzen und Standard

Wenn nicht anders bestellt, beträgt die Bohrungstoleranz ISO H7. Die angegebenen Bohrungsdurchmesser beziehen sich auf Passfedernuten nach DIN 6885-1 mit einer Breitentoleranz ISO P9.
