Spannsätze RfN 7061 rostfrei
Selbstzentrierende 2-teilige Spannsätze für mittlere Drehmomente. Bei der Montage erfolgt eine geringe Axialverschiebung der Nabe vom Schraubenkopf weg. Aufgrund der geringen Schraubenzahl sind Kosteneinsparungen bei der Montage gewährleistet. Zur Demontage sind nur wenige Abdrückschrauben nötig.
Technische Daten & CAD-Modelle
| CAD |
d
mm |
D
mm |
L
mm |
L1
mm |
T
Nm |
pW
N/mm2 |
pN
N/mm2 |
DG
mm |
TA
Nm |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 16 | 13,5 | 11 | 3 | 49 | 19 | 2,5 | 0,5 | |
| 6,35 | 16 | 13,5 | 11 | 3 | 49 | 19 | 2,5 | 0,5 | |
| 7 | 17 | 13,5 | 11 | 3 | 42 | 17 | 2,5 | 0,5 | |
| 8 | 18 | 13,5 | 11 | 4 | 37 | 17 | 2,5 | 0,5 | |
| 9 | 20 | 15,5 | 13 | 6 | 37 | 17 | 2,5 | 0,5 | |
| 9,53 | 20 | 15,5 | 13 | 6 | 37 | 17 | 2,5 | 0,5 | |
| 10 | 20 | 15,5 | 13 | 6 | 33 | 17 | 2,5 | 0,5 | |
| 11 | 22 | 15,5 | 13 | 7 | 30 | 15 | 2,5 | 0,5 | |
| 12 | 22 | 15,5 | 13 | 7 | 26 | 15 | 2,5 | 0,5 | |
| 14 | 26 | 20 | 17 | 19 | 57 | 30 | 3 | 1,3 | |
| 15 | 28 | 20 | 17 | 22 | 55 | 27 | 3 | 1,3 | |
| 16 | 32 | 21 | 17 | 38 | 71 | 35 | 4 | 2,9 | |
| 17 | 35 | 25 | 21 | 41 | 66 | 33 | 4 | 2,9 | |
| 18 | 35 | 25 | 21 | 44 | 63 | 33 | 4 | 2,9 | |
| 19 | 35 | 25 | 21 | 46 | 60 | 33 | 4 | 2,9 | |
| 20 | 38 | 26 | 21 | 82 | 77 | 41 | 5 | 5,7 | |
| 22 | 40 | 26 | 21 | 88 | 71 | 38 | 5 | 5,7 | |
| 24 | 47 | 32 | 26 | 193 | 108 | 41 | 6 | 14 | |
| 25 | 47 | 32 | 26 | 201 | 104 | 41 | 6 | 14 | |
| 25,4 | 47 | 32 | 26 | 205 | 100 | 41 | 6 | 14 | |
| 28 | 50 | 32 | 26 | 341 | 143 | 55 | 6 | 14 | |
| 30 | 55 | 32 | 26 | 364 | 135 | 52 | 6 | 14 | |
| 32 | 55 | 32 | 26 | 387 | 127 | 52 | 6 | 14 | |
| 35 | 60 | 37 | 31 | 565 | 127 | 52 | 6 | 14 | |
| 38 | 65 | 37 | 31 | 620 | 120 | 49 | 6 | 14 | |
| 40 | 65 | 37 | 31 | 651 | 112 | 49 | 6 | 14 | |
| 42 | 75 | 44 | 36 | 930 | 127 | 49 | 8 | 34 | |
| 45 | 75 | 44 | 36 | 1007 | 120 | 49 | 8 | 34 | |
| 48 | 80 | 44 | 36 | 1433 | 151 | 63 | 8 | 34 | |
| 50 | 80 | 44 | 36 | 1472 | 143 | 63 | 8 | 34 |
| CAD |
d inch |
D inch |
L inch |
L1 inch |
T ft-lbs |
pW psi |
pN psi |
DG mm |
TA ft-lbs |
|---|---|---|---|---|---|---|---|---|---|
| 0.236 | 0.630 | 0.531 | 0.433 | 2.2 | 7101 | 2754 | 2.5 | 0.4 | |
| 0.250 | 0.630 | 0.531 | 0.433 | 2.2 | 7101 | 2754 | 2.5 | 0.4 | |
| 0.276 | 0.669 | 0.531 | 0.433 | 2.2 | 6087 | 2464 | 2.5 | 0.4 | |
| 0.315 | 0.709 | 0.531 | 0.433 | 3.0 | 5362 | 2464 | 2.5 | 0.4 | |
| 0.354 | 0.787 | 0.610 | 0.512 | 4.4 | 5362 | 2464 | 2.5 | 0.4 | |
| 0.375 | 0.787 | 0.610 | 0.512 | 4.4 | 5362 | 2464 | 2.5 | 0.4 | |
| 0.394 | 0.787 | 0.610 | 0.512 | 4.4 | 4783 | 2464 | 2.5 | 0.4 | |
| 0.433 | 0.866 | 0.610 | 0.512 | 5.2 | 4348 | 2174 | 2.5 | 0.4 | |
| 0.472 | 0.866 | 0.610 | 0.512 | 5.2 | 3768 | 2174 | 2.5 | 0.4 | |
| 0.551 | 1.024 | 0.787 | 0.669 | 14.0 | 8261 | 4348 | 3 | 1.0 | |
| 0.591 | 1.102 | 0.787 | 0.669 | 16.2 | 7971 | 3913 | 3 | 1.0 | |
| 0.630 | 1.260 | 0.827 | 0.669 | 28.0 | 10290 | 5072 | 4 | 2.1 | |
| 0.669 | 1.378 | 0.984 | 0.827 | 30.2 | 9565 | 4783 | 4 | 2.1 | |
| 0.709 | 1.378 | 0.984 | 0.827 | 32.5 | 9130 | 4783 | 4 | 2.1 | |
| 0.748 | 1.378 | 0.984 | 0.827 | 33.9 | 8696 | 4783 | 4 | 2.1 | |
| 0.787 | 1.496 | 1.024 | 0.827 | 60.5 | 11159 | 5942 | 5 | 4.2 | |
| 0.866 | 1.575 | 1.024 | 0.827 | 64.9 | 10290 | 5507 | 5 | 4.2 | |
| 0.945 | 1.850 | 1.260 | 1.024 | 142.4 | 15652 | 5942 | 6 | 10.3 | |
| 0.984 | 1.850 | 1.260 | 1.024 | 148.3 | 15072 | 5942 | 6 | 10.3 | |
| 1.000 | 1.850 | 1.260 | 1.024 | 151.2 | 14493 | 5942 | 6 | 10.3 | |
| 1.102 | 1.969 | 1.260 | 1.024 | 251.5 | 20725 | 7971 | 6 | 10.3 | |
| 1.181 | 2.165 | 1.260 | 1.024 | 268.5 | 19565 | 7536 | 6 | 10.3 | |
| 1.260 | 2.165 | 1.260 | 1.024 | 285.4 | 18406 | 7536 | 6 | 10.3 | |
| 1.378 | 2.362 | 1.457 | 1.220 | 416.7 | 18406 | 7536 | 6 | 10.3 | |
| 1.496 | 2.559 | 1.457 | 1.220 | 457.3 | 17391 | 7101 | 6 | 10.3 | |
| 1.575 | 2.559 | 1.457 | 1.220 | 480.2 | 16232 | 7101 | 6 | 10.3 | |
| 1.654 | 2.953 | 1.732 | 1.417 | 685.9 | 18406 | 7101 | 8 | 25.1 | |
| 1.772 | 2.953 | 1.732 | 1.417 | 742.7 | 17391 | 7101 | 8 | 25.1 | |
| 1.890 | 3.150 | 1.732 | 1.417 | 1056.9 | 21884 | 9130 | 8 | 25.1 | |
| 1.969 | 3.150 | 1.732 | 1.417 | 1085.7 | 20725 | 9130 | 8 | 25.1 |

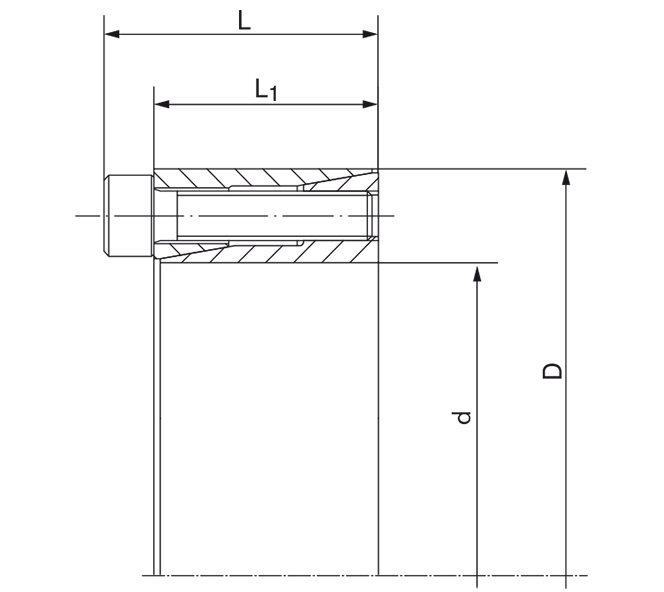

Bilder & Zeichnungen
Produkteigenschaften
- Selbstzentrierende 2-teilige Spannsätze für mittlere Drehmomente. Bei der Montage erfolgt eine geringe Axialverschiebung der Nabe vom Schraubenkopf weg. Aufgrund der geringen Schraubenzahl sind Kosteneinsparungen bei der Montage gewährleistet. Zur Demontage sind nur wenige Abdrückschrauben nötig.

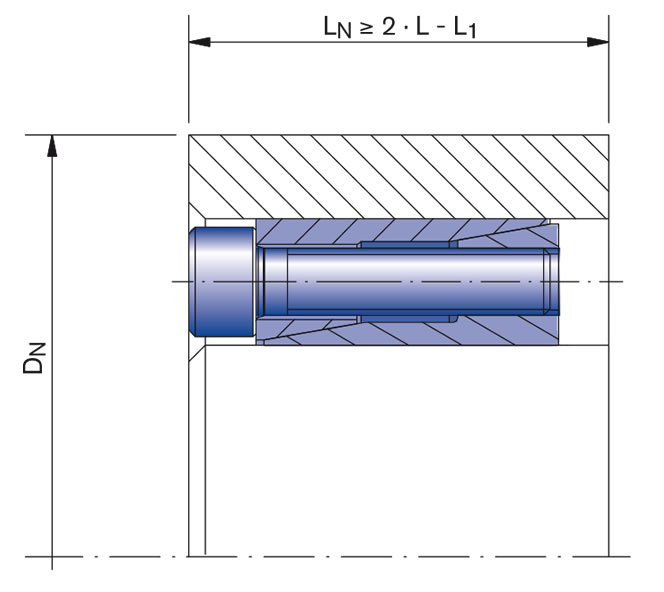

Einbautoleranzen
Wir empfehlen folgende Einbautoleranzen:
Welle: h8; Nabe: H8
