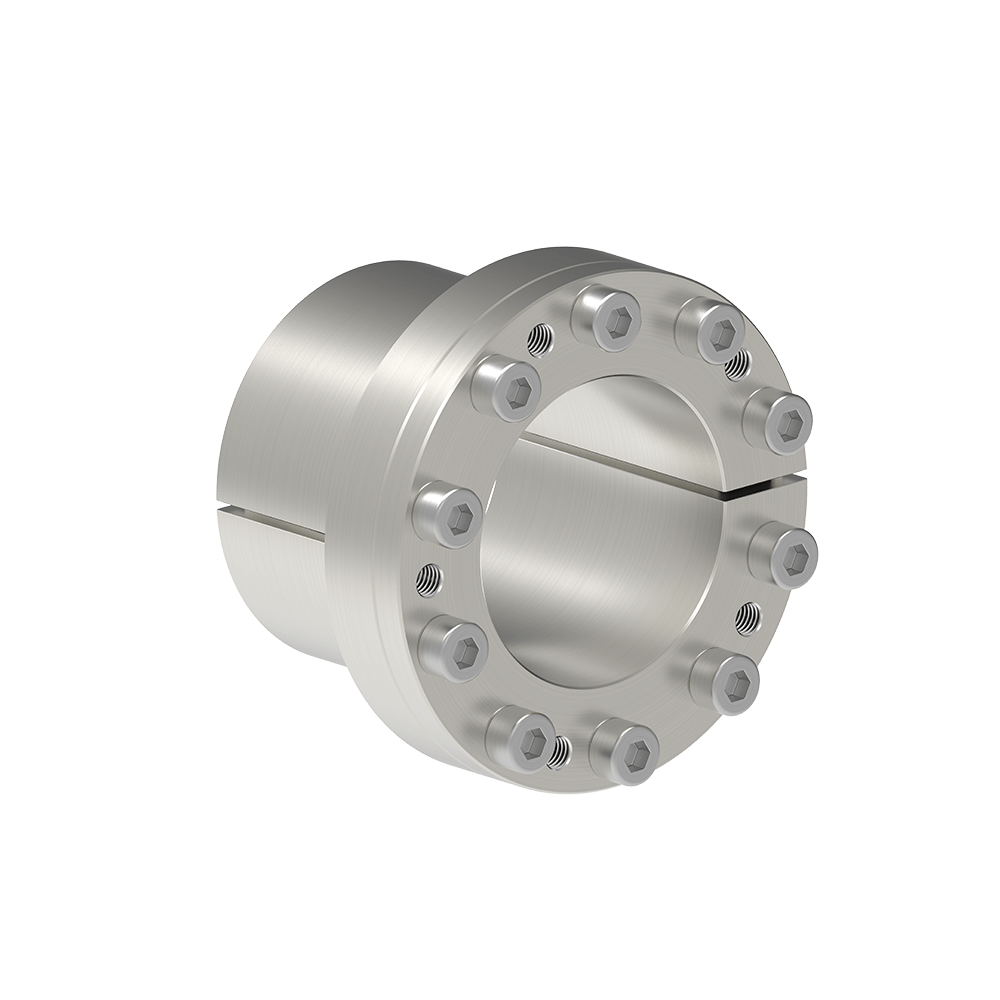

Spannsätze rostfrei RfN 7110 | RINGFEDER®

Besonders klein bauender, selbstzentrierender Spannsatz ohne Axialverschiebung. Da die Spannschrauben außerhalb der eigentlichen Spannstelle liegen und die Pressungen relativ gering sind, kann die Nabe ökonomisch klein gestaltet werden.

Anfrage
Daten & CAD
Downloads

Technische Daten & CAD-Modelle

Der Download von CAD-Daten steht Ihnen nach Login mit Ihrem persönlichen Customer- oder Distributor-Account zur Verfügung. Sie haben noch keinen Account? Hier können Sie sich kostenlos und unverbindlich registrieren.

CAD
d
mm
D
mm
DB1
mm
L
mm
L1
mm
L4
mm
T
Nm
pW
N/mm2
pN
N/mm2
DG
mm
TA
Nm
8 15 27 28 24 12 16 126 66 4 2,9
9 16 28 31 27 14 18 93 55 4 2,9
10 16 28 31 27 14 20 88 55 4 2,9
11 18 32 31 27 14 28 99 60 4 2,9
12 18 32 31 27 14 30 85 60 4 2,9
13 23 38 31 27 14 33 82 46 4 2,9
14 23 38 31 27 14 35 77 46 4 2,9
15 24 44 42 36 16 85 99 63 6 14
16 24 44 42 36 16 93 93 63 6 14
17 26 45 44 38 18 127 104 74 6 14
18 26 47 44 38 18 139 99 74 6 14
19 27 48 44 38 18 147 93 68 6 14
20 28 49 44 38 18 155 82 63 6 14
22 32 53 51 45 25 178 63 44 6 14
24 34 55 51 45 25 197 57 41 6 14
25 34 55 51 45 25 197 55 41 6 14
28 39 60 51 45 25 286 60 44 6 14
30 41 62 51 45 25 368 68 49 6 14
32 43 64 56 50 30 391 52 41 6 14
35 47 68 56 50 30 573 66 49 6 14
38 50 71 56 50 30 620 60 46 6 14
40 53 74 58 52 32 736 60 46 6 14
42 55 77 58 52 32 771 57 44 6 14
45 59 85 72 64 40 1356 71 55 8 34
48 62 87 72 64 40 1449 66 52 8 34
50 65 91 82 74 50 1883 63 49 8 34
CAD d
inch 		D
inch 		DB1
inch 		L
inch 		L1
inch 		L4
inch 		T
ft-lbs 		pW
psi 		pN
psi 		DG
mm 		TA
ft-lbs
  0.315 0.591 1.063 1.102 0.945 0.472 12 18261 9565 4 2
  0.354 0.630 1.102 1.220 1.063 0.551 13 13478 7971 4 2
  0.394 0.630 1.102 1.220 1.063 0.551 15 12754 7971 4 2
  0.433 0.709 1.260 1.220 1.063 0.551 21 14348 8696 4 2
  0.472 0.709 1.260 1.220 1.063 0.551 22 12319 8696 4 2
  0.512 0.906 1.496 1.220 1.063 0.551 24 11884 6667 4 2
  0.551 0.906 1.496 1.220 1.063 0.551 26 11159 6667 4 2
  0.591 0.945 1.732 1.654 1.417 0.630 63 14348 9130 6 10
  0.630 0.945 1.732 1.654 1.417 0.630 69 13478 9130 6 10
  0.669 1.024 1.772 1.732 1.496 0.709 94 15072 10725 6 10
  0.709 1.024 1.850 1.732 1.496 0.709 103 14348 10725 6 10
  0.748 1.063 1.890 1.732 1.496 0.709 108 13478 9855 6 10
  0.787 1.102 1.929 1.732 1.496 0.709 114 11884 9130 6 10
  0.866 1.260 2.087 2.008 1.772 0.984 131 9130 6377 6 10
  0.945 1.339 2.165 2.008 1.772 0.984 145 8261 5942 6 10
  0.984 1.339 2.165 2.008 1.772 0.984 145 7971 5942 6 10
  1.102 1.535 2.362 2.008 1.772 0.984 211 8696 6377 6 10
  1.181 1.614 2.441 2.008 1.772 0.984 271 9855 7101 6 10
  1.260 1.693 2.520 2.205 1.969 1.181 288 7536 5942 6 10
  1.378 1.850 2.677 2.205 1.969 1.181 423 9565 7101 6 10
  1.496 1.969 2.795 2.205 1.969 1.181 457 8696 6667 6 10
  1.575 2.087 2.913 2.283 2.047 1.260 543 8696 6667 6 10
  1.654 2.165 3.031 2.283 2.047 1.260 569 8261 6377 6 10
  1.772 2.323 3.346 2.835 2.520 1.575 1000 10290 7971 8 25
  1.890 2.441 3.425 2.835 2.520 1.575 1069 9565 7536 8 25
  1.969 2.559 3.622 3.228 2.913 1.969 1389 9130 7101 8 25

Bilder & Zeichnungen

Maßzeichnung Maßzeichnung

Produkteigenschaften

  • Besonders kompakter selbstzentrierender Spannsatz ohne Axialverschiebung. Da die Spannschrauben außerhalb der eigentichen Spannstelle liegen und die Pressungen relativ gering sind kann die Nabe ökonomisch klein gestaltet werden.

Einbautoleranzen

Wir empfehlen folgende Einbautoleranzen:

Welle: h8; Nabe: H8
