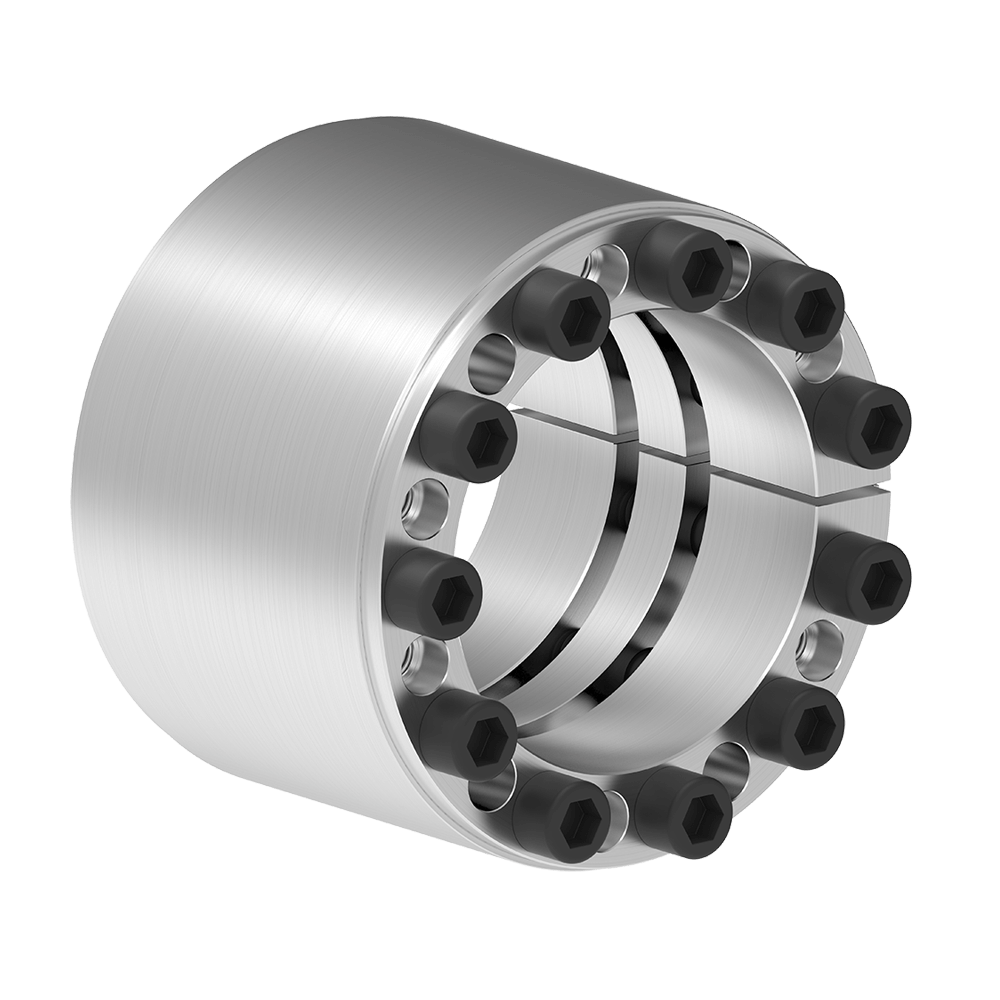

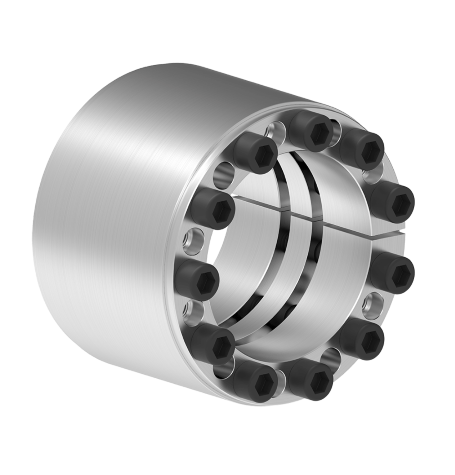

Spannsätze RfN 7005
Dreiteilige, selbstzentrierende, geschlitzte Spannsätze für höchste Biege- und Drehmomente. Bei der Montage erfolgt eine geringe Axialverschiebung.
Produkteigenschaften
Ihre Vorteile
Die Spannsätze RfN 7005 sind 3-teilige selbstzentrierende, geschlitzte Spannsätze für höchste Biege- und Drehmomente. Bei der Montage erfolgt eine geringe Axialverschiebung der Nabe. Der vordere und der hintere Druckring werden separat mittels der Abdrückgewinde gelöst.
Erläuterungen
- L = Einbaulänge maximal
- L1 = Einbaulänge mind. (ohne Schrauben)
- L3 = Klemmlänge
- d = Innendurchmesser
- D = Außendurchmesser
Technische Hinweise
Bei auftretenden Biegemomenten oder Radiallasten, nehmen Sie bitte vorab Kontakt mit RINGFEDER POWER TRANSMISSION auf. Unsere Expertinnen und Experten aus Technik und Vertrieb stehen Ihnen hierzu gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder telefonisch.
360° Produktansicht
Tippen und drehen Sie das XR-Modell unten und erleben Sie RINGFEDER® RfN 7005 in einer interaktiven, touchfähigen 360° Produktansicht. Um den Vollbildmodus auf Ihrem Laptop- oder Desktop-Endgerät aufzurufen, klicken Sie einfach doppelt auf das Produkt.
Technische Daten & CAD-Modelle
Sie benötigen CAD-Daten für diese Baureihe? Selbstverständlich stellen wir Ihnen diese gerne zur Verfügung. Kontaktieren Sie uns schnell und einfach über unser Kontaktformular, per E-Mail oder mittels der "Benötigen Sie Hilfe?"-Funktion unten rechts auf dieser Seite.
| CAD |
d
mm |
D
mm |
L
mm |
L1
mm |
L3
mm |
T
Nm |
TA
Nm |
pW
N/mm2 |
pN
N/mm2 |
DG
mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 55 | 46 | 40 | 32 | 649 | 17 | 155 | 80 | 6 | |
| 28 | 55 | 46 | 40 | 32 | 875 | 17 | 250 | 95 | 6 | |
| 30 | 55 | 46 | 40 | 32 | 950 | 17 | 235 | 95 | 6 | |
| 35 | 60 | 60 | 54 | 44 | 1300 | 17 | 165 | 75 | 6 | |
| 38 | 65 | 61 | 55 | 45 | 1600 | 17 | 165 | 95 | 6 | |
| 40 | 65 | 61 | 55 | 45 | 1680 | 17 | 155 | 95 | 6 | |
| 42 | 75 | 62 | 54 | 44 | 2800 | 41 | 250 | 110 | 8 | |
| 45 | 75 | 62 | 54 | 44 | 3050 | 41 | 235 | 110 | 8 | |
| 48 | 80 | 74 | 66 | 56 | 3700 | 41 | 195 | 90 | 8 | |
| 50 | 80 | 74 | 66 | 56 | 3950 | 41 | 185 | 90 | 8 | |
| 55 | 85 | 74 | 66 | 56 | 4900 | 41 | 190 | 100 | 8 | |
| 60 | 90 | 74 | 66 | 56 | 5900 | 41 | 195 | 100 | 8 | |
| 65 | 95 | 74 | 66 | 56 | 6450 | 41 | 180 | 95 | 8 | |
| 70 | 110 | 90 | 80 | 70 | 10950 | 83 | 210 | 110 | 10 | |
| 75 | 115 | 90 | 80 | 70 | 11700 | 83 | 200 | 105 | 10 | |
| 80 | 120 | 90 | 80 | 70 | 13750 | 83 | 205 | 110 | 10 | |
| 85 | 125 | 90 | 80 | 70 | 16000 | 83 | 210 | 115 | 10 | |
| 90 | 130 | 90 | 80 | 70 | 16900 | 83 | 200 | 110 | 10 | |
| 95 | 135 | 90 | 80 | 70 | 17820 | 83 | 185 | 105 | 10 | |
| 100 | 145 | 114 | 102 | 90 | 25725 | 145 | 195 | 105 | 12 | |
| 110 | 155 | 114 | 102 | 90 | 30850 | 145 | 195 | 110 | 12 | |
| 120 | 165 | 114 | 102 | 90 | 39275 | 145 | 210 | 115 | 12 | |
| 130 | 180 | 130 | 116 | 104 | 50300 | 230 | 190 | 110 | 14 | |
| 140 | 190 | 130 | 116 | 104 | 63200 | 230 | 205 | 120 | 14 | |
| 150 | 200 | 130 | 116 | 104 | 72550 | 230 | 205 | 125 | 14 | |
| 160 | 210 | 130 | 116 | 104 | 82550 | 230 | 205 | 125 | 14 | |
| 170 | 225 | 165 | 149 | 134 | 103800 | 360 | 170 | 110 | 16 | |
| 180 | 235 | 165 | 149 | 134 | 117800 | 360 | 175 | 110 | 16 | |
| 190 | 250 | 165 | 149 | 134 | 132600 | 360 | 180 | 110 | 16 | |
| 200 | 260 | 165 | 149 | 134 | 140000 | 360 | 170 | 110 | 16 | |
| 220 | 285 | 166 | 150 | 134 | 173000 | 360 | 170 | 110 | 16 | |
| 240 | 305 | 162 | 146 | 134 | 218000 | 360 | 185 | 120 | 16 | |
| 260 | 325 | 162 | 146 | 134 | 250000 | 360 | 180 | 120 | 16 | |
| 280 | 355 | 197 | 177 | 165 | 360000 | 690 | 185 | 120 | 20 | |
| 300 | 375 | 197 | 177 | 165 | 428000 | 690 | 190 | 125 | 20 | |
| 320 | 405 | 197 | 177 | 165 | 480000 | 690 | 190 | 120 | 20 | |
| 340 | 425 | 197 | 177 | 165 | 534000 | 690 | 185 | 120 | 20 | |
| 360 | 455 | 224 | 202 | 190 | 670000 | 930 | 175 | 115 | 22 | |
| 380 | 475 | 224 | 202 | 190 | 742000 | 930 | 175 | 115 | 22 | |
| 400 | 495 | 224 | 202 | 190 | 852000 | 930 | 180 | 120 | 22 | |
| 420 | 515 | 224 | 202 | 190 | 894000 | 930 | 175 | 115 | 22 | |
| 440 | 535 | 224 | 202 | 190 | 937000 | 930 | 165 | 110 | 22 | |
| 460 | 555 | 224 | 202 | 190 | 980000 | 930 | 160 | 110 | 22 | |
| 480 | 575 | 224 | 202 | 190 | 1200000 | 930 | 175 | 120 | 22 | |
| 500 | 595 | 224 | 202 | 190 | 1240000 | 930 | 170 | 120 | 22 | |
| 520 | 615 | 224 | 202 | 190 | 1390000 | 930 | 175 | 120 | 22 | |
| 540 | 635 | 224 | 202 | 190 | 1440000 | 930 | 170 | 120 | 22 | |
| 560 | 655 | 224 | 202 | 190 | 1590000 | 930 | 170 | 120 | 22 | |
| 580 | 675 | 224 | 202 | 190 | 1705000 | 930 | 170 | 120 | 22 | |
| 600 | 695 | 224 | 202 | 190 | 1760000 | 930 | 170 | 120 | 22 |
| CAD |
d inch |
D inch |
L inch |
L1 inch |
L3 inch |
T ft-lbs |
pW psi |
pN psi |
DG mm |
TA ft-lbs |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.969 | 2.402 | 2.165 | 1.772 | 485 | 22300 | 11500 | 6 | 13 | |
| 1 1/8 | 2.165 | 2.402 | 2.165 | 1.772 | 670 | 24000 | 12500 | 6 | 13 | |
| 1 3/16 | 2.165 | 2.402 | 2.165 | 1.772 | 705 | 22800 | 12500 | 6 | 13 | |
| 1 1/4 | 2.362 | 2.402 | 2.165 | 1.772 | 870 | 25900 | 10600 | 6 | 13 | |
| 1 3/8 | 2.362 | 2.402 | 2.165 | 1.772 | 955 | 23600 | 10600 | 6 | 13 | |
| 1 7/16 | 2.559 | 2.402 | 2.165 | 1.772 | 1130 | 22800 | 13900 | 6 | 13 | |
| 1 1/2 | 2.559 | 2.402 | 2.165 | 1.772 | 1180 | 22500 | 13900 | 6 | 13 | |
| 1 5/8 | 2.953 | 2.480 | 2.165 | 1.772 | 2020 | 37000 | 15800 | 8 | 30 | |
| 1 3/4 | 2.953 | 2.480 | 2.165 | 1.772 | 2180 | 34400 | 15800 | 8 | 30 | |
| 1 7/8 | 3.150 | 2.913 | 2.598 | 2.205 | 2700 | 28400 | 13300 | 8 | 30 | |
| 1 15/16 | 3.150 | 2.913 | 2.598 | 2.205 | 2860 | 27400 | 13300 | 8 | 30 | |
| 2 | 3.150 | 2.913 | 2.598 | 2.205 | 2960 | 26600 | 13300 | 8 | 30 | |
| 2 1/8 | 3.346 | 2.913 | 2.598 | 2.205 | 3540 | 28200 | 14100 | 8 | 30 | |
| 2 3/16 | 3.346 | 2.913 | 2.598 | 2.205 | 3650 | 26400 | 14100 | 8 | 30 | |
| 2 1/4 | 3.543 | 2.913 | 2.598 | 2.205 | 4140 | 29500 | 14800 | 8 | 30 | |
| 2 3/8 | 3.543 | 2.913 | 2.598 | 2.205 | 4370 | 28000 | 14800 | 8 | 30 | |
| 2 7/16 | 3.740 | 2.913 | 2.598 | 2.205 | 4530 | 27200 | 13900 | 8 | 30 | |
| 2 1/2 | 3.740 | 2.913 | 2.598 | 2.205 | 4640 | 26600 | 13900 | 8 | 30 | |
| 2 9/16 | 3.740 | 2.913 | 2.598 | 2.205 | 4760 | 25900 | 13900 | 8 | 30 | |
| 2 5/8 | 4.331 | 3.543 | 3.150 | 2.756 | 7690 | 32300 | 15700 | 10 | 61 | |
| 2 11/16 | 4.331 | 3.543 | 3.150 | 2.756 | 7870 | 31500 | 15700 | 10 | 61 | |
| 2 3/4 | 4.331 | 3.543 | 3.150 | 2.756 | 8050 | 30800 | 15700 | 10 | 61 | |
| 2 7/8 | 4.528 | 3.543 | 3.150 | 2.756 | 8400 | 29300 | 14900 | 10 | 61 | |
| 2 15/16 | 4.528 | 3.543 | 3.150 | 2.756 | 8580 | 28700 | 14900 | 10 | 61 | |
| 3 | 4.724 | 3.543 | 3.150 | 2.756 | 9650 | 31100 | 15800 | 10 | 61 | |
| 3 1/8 | 4.724 | 3.543 | 3.150 | 2.756 | 10100 | 29800 | 15800 | 10 | 61 | |
| 3 1/4 | 4.724 | 3.543 | 3.150 | 2.756 | 10500 | 28700 | 15800 | 10 | 61 | |
| 3 3/8 | 4.921 | 3.543 | 3.150 | 2.756 | 11900 | 30000 | 16500 | 10 | 61 | |
| 3 7/16 | 5.118 | 3.543 | 3.150 | 2.756 | 12100 | 29400 | 15800 | 10 | 61 | |
| 3 1/2 | 5.118 | 3.543 | 3.150 | 2.756 | 12300 | 28900 | 15800 | 10 | 61 | |
| 3 5/8 | 5.315 | 3.543 | 3.150 | 2.756 | 12700 | 28000 | 15200 | 10 | 61 | |
| 3 3/4 | 5.709 | 4.488 | 4.016 | 3.543 | 18100 | 29700 | 15200 | 12 | 107 | |
| 3 7/8 | 5.709 | 4.488 | 4.016 | 3.543 | 18700 | 28700 | 15200 | 12 | 107 | |
| 3 15/16 | 5.709 | 4.488 | 4.016 | 3.543 | 19000 | 28300 | 15200 | 12 | 107 | |
| 4 | 5.709 | 4.488 | 4.016 | 3.543 | 19300 | 27800 | 15200 | 12 | 107 | |
| 4 3/8 | 6.102 | 4.488 | 4.016 | 3.543 | 23000 | 27700 | 15500 | 12 | 107 | |
| 4 1/2 | 6.496 | 4.488 | 4.016 | 3.543 | 27600 | 31500 | 17000 | 12 | 107 | |
| 4 3/4 | 6.496 | 4.488 | 4.016 | 3.543 | 29100 | 29800 | 17000 | 12 | 107 | |
| 4 15/16 | 7.087 | 5.118 | 4.567 | 4.094 | 35800 | 28300 | 15900 | 14 | 170 | |
| 5 | 7.087 | 5.118 | 4.567 | 4.094 | 36200 | 27900 | 15900 | 14 | 170 | |
| 5 7/16 | 7.480 | 5.118 | 4.567 | 4.094 | 46000 | 30000 | 17500 | 14 | 170 | |
| 5 1/2 | 7.480 | 5.118 | 4.567 | 4.094 | 46500 | 29600 | 17500 | 14 | 170 | |
| 5 15/16 | 7.874 | 5.118 | 4.567 | 4.094 | 53800 | 29400 | 17800 | 14 | 170 | |
| 6 | 8.268 | 5.118 | 4.567 | 4.094 | 58600 | 30700 | 18100 | 14 | 170 | |
| 6 7/16 | 8.858 | 6.378 | 5.748 | 5.276 | 73600 | 26100 | 15500 | 16 | 266 | |
| 6 1/2 | 8.858 | 6.378 | 5.748 | 5.276 | 74300 | 25800 | 15500 | 16 | 266 | |
| 6 15/16 | 9.252 | 6.378 | 5.748 | 5.276 | 85000 | 25900 | 15900 | 16 | 266 | |
| 7 | 9.252 | 6.378 | 5.748 | 5.276 | 85800 | 25700 | 15900 | 16 | 266 | |
| 7 7/16 | 9.843 | 6.378 | 5.748 | 5.276 | 97200 | 25800 | 15900 | 16 | 266 | |
| 7 1/2 | 9.843 | 6.378 | 5.748 | 5.276 | 98000 | 25600 | 15900 | 16 | 266 | |
| 7 15/16 | 10.236 | 6.378 | 5.748 | 5.276 | 104000 | 24200 | 15400 | 16 | 266 | |
| 8 | 10.433 | 6.378 | 5.748 | 5.276 | 105000 | 24000 | 15100 | 16 | 266 | |
| 9 | 12.008 | 6.535 | 5.748 | 5.276 | 153000 | 28000 | 17300 | 16 | 266 |
Bilder & Zeichnungen
RINGFEDER® Spannsätze – Wie werden sie eingesetzt?
Erfahren Sie mehr über Anwendung und Funktion unserer hochwertigen, leistungsstarken RINGFEDER® Spannsätze in unserem kurzen Video.
